35204K7JT

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 4.7KΩ ±5% 1W ±200ppm/℃ 2512 贴片安装 6.4mm*3.2mm*700μm
供应商型号: 1265213
供应商: 海外现货
标准整包数: 10

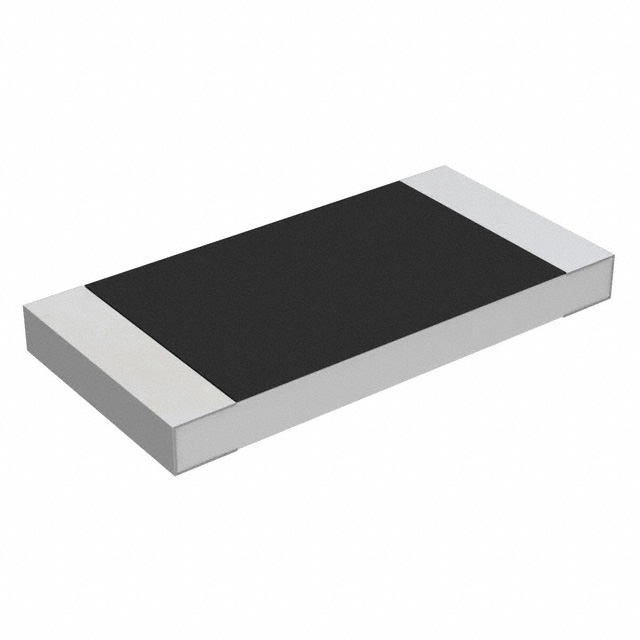

TE CONNECTIVITY 贴片电阻 35204K7JT

35204K7JT概述

    SMD Power Resistors Type 3520 Series

    产品简介


    TE Connectivity 推出了新型 SMD Power Resistors(表面贴装功率电阻),型号为 3520 系列。该系列电阻专为自动化装配和多种应用而设计,包括高频操作。该电阻具有体积小巧、性价比高、适用于大规模生产和广泛的温度范围等特点,广泛应用于汽车、工业控制、通信和消费电子等领域。

    技术参数


    - 功率额定值:在70°C下可承受1瓦特的功率。
    - 最大连续工作电压:200伏特。
    - 最大过载电压:400伏特。
    - 电阻容差:±5%。
    - 电阻范围:1R0 到 1M0(即1欧姆到1兆欧)。
    - 温度系数:±200 ppm(高于10R则为±350 ppm)。
    - 电阻网格值:E-24。
    - 尺寸:6.40 x 3.20 mm,厚度为0.60 mm(公差±0.10 mm)。

    产品特点和优势


    - 小体积,大功率:这款电阻的体积小,但功率高达1瓦特,非常适合空间有限的应用。
    - 标记电阻值:在电阻上直接标记电阻值,便于识别。
    - 高可靠性:可在高温环境下可靠工作,且具有良好的散热性能。
    - 高频率适用:短引线结构使得电阻能够胜任高频操作需求。
    - 实验室套装:提供实验室套装,方便开发测试。
    - 低轮廓设计:有助于提高安装密度和节省空间。

    应用案例和使用建议


    该系列电阻可用于多种应用场合,例如:
    - 汽车电子:车身控制系统、传感器、电池管理系统等。
    - 工业控制:电机驱动、电源管理、信号调理等。
    - 通信设备:基站、交换机、路由器等。
    - 消费电子:笔记本电脑、手机、平板电脑等。
    使用建议:
    - 在电路板设计时,建议采用金属基板、铜垫或其他方式改善散热效果,以确保电阻能在全功率下运行时保持稳定。
    - 若电阻需长期在70°C以上的环境中工作,则需要按照降额曲线进行调整以保证可靠运行。

    兼容性和支持


    该系列电阻可通过标准的SMT工艺进行安装,适用于各种标准PCB制造过程。TE Connectivity 提供技术支持服务,包括但不限于电子邮件、电话咨询和在线聊天,帮助用户解决各种技术问题。

    常见问题与解决方案


    - Q:如何确定电阻的额定连续工作电压(RCWV)?
    A:RCWV = 额定功率 × 电阻值,或不超过最大RCWV值(两者中较小者)。
    - Q:如何处理焊锡问题?
    A:流焊时,焊盘宽度要小于芯片电阻宽度;再流焊时,可适当调整焊锡量,设置焊盘宽度为芯片电阻宽度(W)的1.0到1.3倍。
    - Q:如何改进散热性能?
    A:使用金属基板、增大铜垫面积、增加PCB开孔或扩大银导体焊盘均可有效提升散热性能。

    总结和推荐


    这款TE Connectivity的SMD Power Resistors 3520系列在设计上充分考虑了高性能和低成本的需求,其独特的优势使其成为众多应用的理想选择。如果您正在寻找一种适合自动装配且可靠性高的表面贴装电阻,这款产品无疑是您的最佳选择。强烈推荐此款电阻用于各种需要高功率、高频率和高可靠性的工作环境。

35204K7JT参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

35204K7JT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35204K7JT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 35204K7JT 35204K7JT数据手册

35204K7JT封装设计

查看详情并下载
Symbol
Footprint
3D Model
