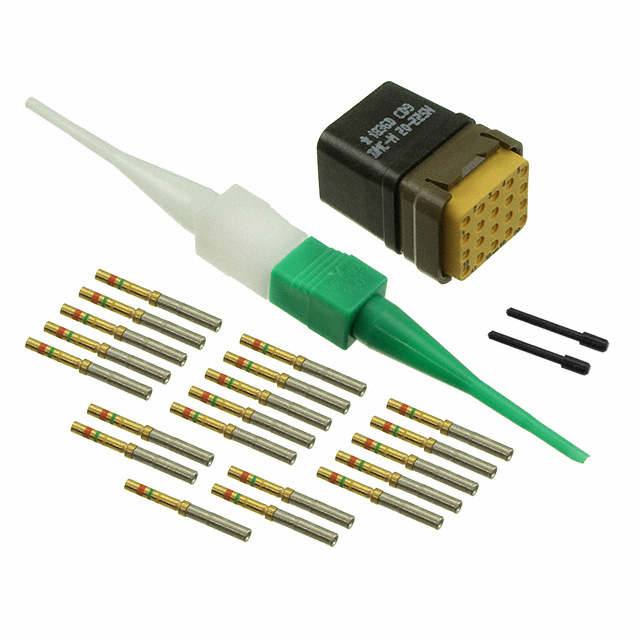

DMC-M 20-22 SN

厂牌: TE CONNECTIVITY
产品描述: 20-26 AWG Insert 4 20pin 金 黑色 压接 导线安装,自由悬挂,通孔安装
供应商型号: 10B-3794380-4
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 DMC-M 20-22 SN

DMC-M 20-22 SN概述

    Deutsch DMC-MD/EN4165/ARINC 809/BACC65 快速更换模块化连接器解决方案

    产品简介


    德科斯(Deutsch)DMC-MD 系列单模块连接器是一种高度可靠且灵活的航空舱内系统解决方案。该系列产品广泛应用于商用航空的机舱系统,尤其是飞行娱乐系统(IFE)和机载电子系统(Avionics)。它们符合EN4165、ARINC 809和BACC65标准,确保了高水平的可靠性和合规性。

    技术参数


    DMC-MD 系列连接器的主要技术参数如下:
    - 材料:
    - 外壳:复合材料,镍镀层
    - 模块:热塑性材料和氟化硅胶
    - 压接触点:铜合金,镀金
    - 印制电路板接触点:铜合金,镀金,可选铅或RoHS锡
    - 机械/环境参数:
    - 温度范围:-55°C 至 +175°C
    - 振动:20 g
    - 耐用性:500次插拔循环
    - 盐雾测试:500小时
    - 接口密封:1.1 × 10^-2 巴
    - 电气参数:
    - 绝缘电阻:5000 MΩ
    - 接触电流:
    - Size 24: 3 A
    - Size 23: 5 A
    - Size 22: 5 A
    - Size 20: 7.5 A
    - Size 16: 13 A
    - Size 12: 23 A
    - Size 8: 46 A
    - 电磁干扰屏蔽性能:
    - 符合EN4165标准
    - 符合FAA的易燃性、烟雾和毒性要求

    产品特点和优势


    1. 模块化设计: 支持多种类型接触点(信号、同轴、Quadrax、电源、光纤),高密度模块设计和快速重新配置。
    2. 安装简便: 多种键控可能性和快速安装耦合器。
    3. 可靠性高: 环境密封,抗振动,EMI保护符合EN4165标准。
    4. 重量优化: 镍镀复合外壳,紧凑设计。

    应用案例和使用建议


    应用案例:
    - 客舱系统:用于座椅、显示器、照明系统的连接。
    - 飞行娱乐系统:提供高性能的音频和视频传输接口。
    - 机载电子系统:支持高速以太网连接,提升飞机内部通信速度。
    使用建议:
    - 在高温或高湿环境下使用时,确保连接器周围无异物和腐蚀物。
    - 在振动较大的环境中,建议使用额外的固定装置增强连接器稳定性。

    兼容性和支持


    - 兼容性: DMC-MD 连接器模块兼容铝电缆接触点和EN3155-70/71大小22的标准。
    - 支持: TE Connectivity提供全方位的技术支持和咨询服务。可以通过电话或访问官网进行联系。

    常见问题与解决方案


    1. 连接器无法正确锁定?
    - 解决方案:检查插针和插座是否清洁,确认插针完全插入并锁定到位。

    2. 接触电阻高?
    - 解决方案:清洁连接器端面,确保镀层无损。

    总结和推荐


    DMC-MD 系列连接器是专门为现代商用飞机舱内网络设计的高标准连接器。它具有强大的模块化功能、高可靠性和轻量化设计。对于需要高性能连接的航空应用来说,这款连接器无疑是一个优秀的解决方案。我们强烈推荐在高端航空项目中使用这一产品。

DMC-M 20-22 SN参数

参数
排数 4
触头镀层厚度 -
颜色 黑色
类型 Insert
线规 20-26 AWG
电缆端接 压接
间距 -
针脚数 20pin
触头镀层
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

DMC-M 20-22 SN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DMC-M 20-22 SN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY DMC-M 20-22 SN DMC-M 20-22 SN数据手册

DMC-M 20-22 SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
