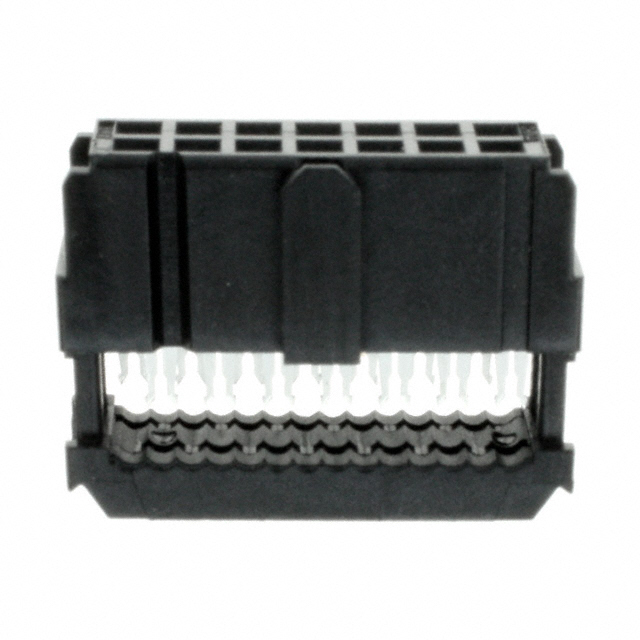

1658622-2

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 IDC连接器, AMP-LATCH Novo系列, 母座, 14路, 2行, 2.54mm节距, 电缆安装
供应商型号: 14M-1658622-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 1658622-2

1658622-2概述


    产品简介


    AMP-LATCH Novo连接器是一款专为带有绝缘位移连接(IDC)的排线电缆设计的插座连接器。这种连接器可应用于多种领域,包括通信、计算机、自动化设备以及工业控制系统等。它提供从10到64种不同位置数的版本,能够满足广泛的应用需求。这些连接器的主要特点是通过IDC技术实现快速而可靠的电气连接,具有较高的机械强度和抗干扰能力。

    技术参数


    - 中心间距: 1.27毫米(0.050英寸)
    - 适用电缆类型: PVC绝缘导线,AWG导体尺寸为26和28
    - 兼容的插针类型: 0.64毫米(0.025英寸)方形或圆形插针,长度约为6.1毫米(0.240英寸)
    - 极化选项: 军用级极化、中心极化及双极化
    - 安装方式: 手动工具、气动框架组件和自动装配机
    - 测试认证: UL电气认证文件编号E-28476,CSA认证文件编号LR-7189
    - 尺寸公差: 维度±0.13毫米(±0.005英寸),角度±2°

    产品特点和优势


    - 高可靠性: 通过UL和CSA认证,确保产品在各种环境下的稳定性和可靠性。
    - 多功能性: 支持多种极化选项和不同的安装方式,适合于复杂的应用场景。
    - 易操作性: 可以通过手动工具、气动框架组件或者自动装配机进行安装,方便快捷。
    - 兼容性强: 可与具有相应极化的插针连接器互配,满足不同客户的需求。

    应用案例和使用建议


    AMP-LATCH Novo连接器广泛应用于需要高密度、高性能连接的场景。例如,在工业自动化控制系统中,它可以作为信号传输的关键部件;在计算机系统中,它可以用于内存模块之间的高速数据传输。
    使用建议:
    - 在进行电缆切割时,应使用指定的剪切工具以确保切割质量。
    - 安装前应仔细检查极化设置,确保与对应的插头匹配。
    - 定期进行电缆连续性测试,以确保连接的稳定性。

    兼容性和支持


    该产品支持多种手动和自动工具进行安装,如气动框架组件和自动装配机。此外,TE Connectivity提供了详尽的技术文档和支持服务,包括工具装配指南和客户手册,以帮助用户正确安装和维护产品。

    常见问题与解决方案


    - 问题: 接触点损坏。
    - 解决方案: 确保正确的工具设置和操作方法,避免接触点受到物理损伤。
    - 问题: 电缆连续性测试失败。
    - 解决方案: 检查电缆和连接器是否正确安装,必要时重新制作电缆。
    - 问题: 极化不匹配。
    - 解决方案: 检查并确认连接器和插头的极化设置一致。

    总结和推荐


    综上所述,AMP-LATCH Novo连接器凭借其卓越的可靠性、多功能性和广泛的兼容性,在众多应用场景中表现出色。它不仅符合行业标准和认证要求,而且易于安装和维护。对于需要高效、可靠连接解决方案的用户来说,这是一个值得推荐的产品。

1658622-2参数

参数
针脚数 14pin
触头镀层 金,钯
线规 26-28 AWG
电缆端接 IDC
间距 2.54mm
触头镀层厚度 760nm
排数 2
颜色 黑色
类型 Receptacle
长*宽*高 15.24mm*7.49046mm*7.49mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

1658622-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1658622-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 1658622-2 1658622-2数据手册

1658622-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.1222
10+ ¥ 7.2787
30+ ¥ 6.391
100+ ¥ 6.2135
300+ ¥ 5.9757
1000+ ¥ 5.8016
库存: 1209
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 8.12
