2834054-1

厂牌: TE CONNECTIVITY
产品描述: 2 到 3 位 LIGHT-N-LOK 模块化锁闩插头采用插入式端接,安装方便。紧凑设计适用于空间受限的应用。四种不同的颜色,便于识别。
供应商型号: JY-2834054-1
供应商: 云汉优选
标准整包数: 1

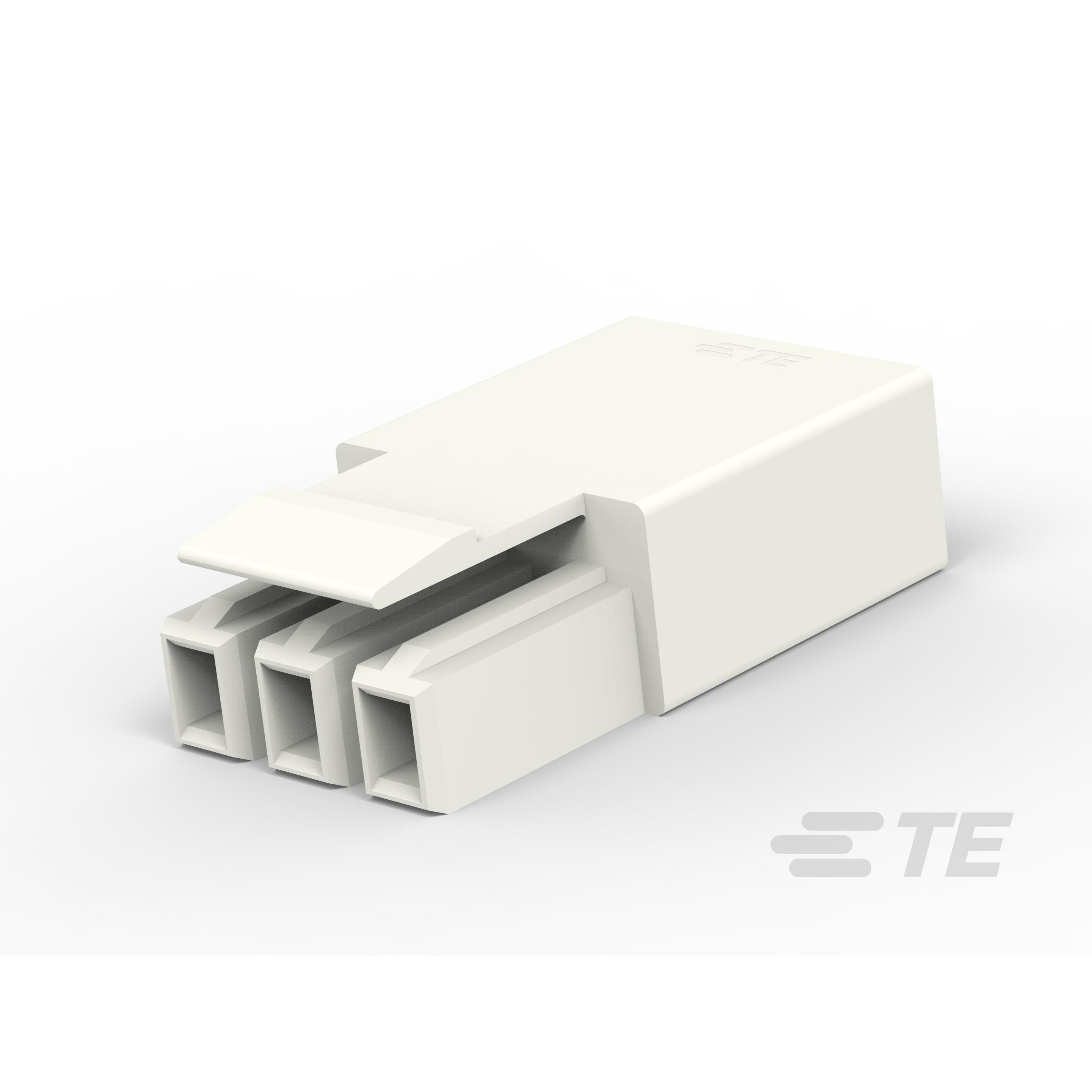

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 2834054-1

2834054-1概述

    3 Position LIGHT-N-LOK Modular Latched Connector 技术手册

    产品简介


    TE Connectivity(TE)推出的3 Position LIGHT-N-LOK Modular Latched Connector是一种专为室内照明设计的连接器。该连接器采用插针式终端技术,无需工具即可轻松安装。其紧凑的设计使其非常适合空间受限的应用场合。该连接器提供四种不同的颜色配置,便于识别和组装,适用于多种室内照明应用。

    技术参数


    | 电气参数 | 规格 |

    | 电流等级 | 16 AWG:600V 5A (UL2459);600V 8A (UL1977)
    18 AWG:600V 5A (UL2459);600V 8A (UL1977)
    22 AWG:600V 3A (UL2459);600V 3A (UL1977) |
    | 电压等级 | 600 VAC 最大 |
    | 绝缘强度 | 2200 VAC |
    | 机械参数 | 规格 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 耐用性 | 10次循环 |

    产品特点和优势


    - 模块化技术:设计灵活,可自由配置。
    - 无需工具:插针式接触技术使安装简便快捷。
    - 紧凑尺寸:节省空间,适用于狭小空间的应用。
    - 颜色标识:不同颜色配置便于识别和组装。
    - 接地PIN:具备先接后断(MFBL)特性。
    - 热插拔支持:通过UL2459异常过载测试。

    应用案例和使用建议


    该连接器广泛应用于室内照明系统中,例如住宅、商业建筑及工业设施的照明系统。考虑到其易于识别和组装的特点,推荐在需要频繁维护或更换灯具的场所使用。同时,可根据不同应用需求选择合适的颜色配置,以提高系统的易用性和可靠性。

    兼容性和支持


    - 认证标准:符合UL1977和UL2459标准,适用于北美地区。
    - 多极接线连接器:支持多种规格接线。
    - 全球支持:TE提供多个国家和地区的技术支持,包括美国、加拿大、墨西哥、德国、英国、法国、荷兰及中国。

    常见问题与解决方案


    1. 如何安装连接器?
    - 确保所有部件都正确装配,并按制造商说明书进行操作。如果不确定,请联系技术支持。

    2. 连接器的耐用性如何?
    - 连接器经过了10次循环的耐用性测试,正常使用下寿命长。

    3. 如何处理过载情况?
    - 确保连接器连接稳固,并根据产品手册进行必要的安全检查和维护。

    总结和推荐


    3 Position LIGHT-N-LOK Modular Latched Connector 是一款集灵活性、易用性和高效性于一身的优秀产品。其模块化设计和无需工具的安装方式使得它在各种室内照明应用中表现出色。结合其出色的电气特性和耐用性,该产品非常适合要求严格的安全标准和空间有限的应用场景。因此,强烈推荐使用此连接器来提升室内照明系统的可靠性和易用性。

2834054-1参数

参数
触头镀层厚度 -
颜色 自然色
排数 -
类型 Latch Lock,Plug
触头镀层
电缆端接 -
线规 16-22 AWG
间距 4.5mm
针脚数 3pin
长*宽*高 25mm*14.3mm*7.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

2834054-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2834054-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 2834054-1 2834054-1数据手册

2834054-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
