282832-2

厂牌: TE CONNECTIVITY
产品描述: Conn Unshrouded Header HDR 2 POS 5mm Solder ST Thru-Hole Box
供应商型号: JY-282832-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 282832-2

282832-2概述


    产品简介

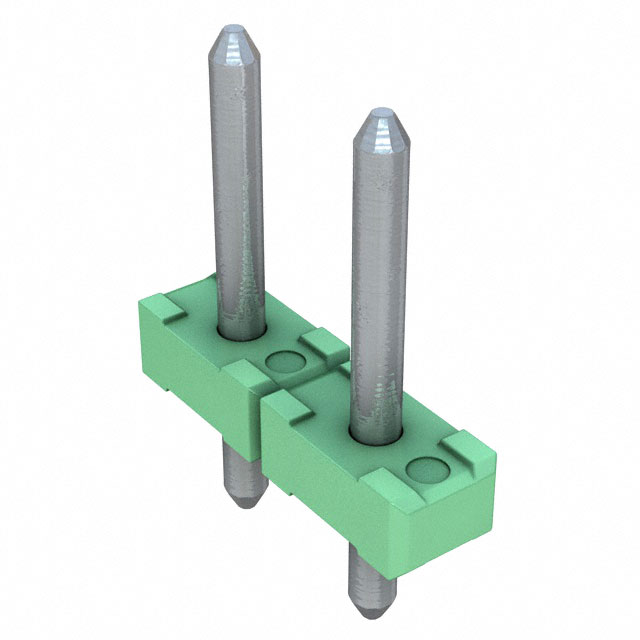

    本产品为282832-2端子块连接器,属于线对板连接器(Wire-to-Board)系统。该产品具有2个位置和5毫米中心线(中心间距),配置为单行结构,可应用于印刷电路板(PCB)。该连接器的主要功能是实现电线与电路板之间的可靠连接,适用于电力和信号传输应用。此外,它具有良好的机械稳定性和电气性能,广泛用于电子设备、工业自动化控制、家用电器等领域。

    技术参数


    - 产品类型:线对板端子块连接器
    - 终端类型:无屏蔽接头(Unshrouded)
    - 中心线(Pitch):5毫米 [0.197英寸]
    - 位置数:2
    - 行数:1
    - 操作电压:300伏交流电(VAC)
    - 接触面积长度:7毫米 [0.275英寸]
    - 接触基材:黄铜
    - 接触电流额定值(最大):15安培
    - 接触焊接尾部长度:3.5毫米 [0.138英寸]
    - 接口方式:焊接到PCB,压接电线
    - 安装类型:板载安装
    - 材料:PA66
    - 颜色:绿色
    - 使用温度范围:-40°C至105°C [-40°F至221°F]

    产品特点和优势


    该连接器具备多个显著的特点和优势:
    - 高可靠性:采用PA66材料制造,具备良好的耐热性和机械稳定性,确保在严苛环境下仍能保持稳定的电气性能。
    - 高电流承载能力:额定最大电流可达15安培,适合大电流传输需求。
    - 易于安装:通过焊接到PCB,无需额外工具即可完成连接器的安装过程,简化了装配步骤。
    - 兼容性强:能够与多种电线和电缆兼容,适用于不同类型的电路应用。
    - 环保合规:符合欧盟RoHS、ELV及REACH规定,材料中不含卤素,绿色环保。

    应用案例和使用建议


    应用案例:
    该连接器广泛应用于各种电子设备,如工业控制板、家用电器以及汽车电子系统。例如,在一个智能家电项目中,需要将多个传感器和控制单元连接到主控板上,这种连接器可以方便地实现多根导线与电路板的快速连接,提高组装效率。
    使用建议:
    - 在安装过程中,确保焊接过程充分进行,避免虚焊现象发生。
    - 使用绝缘胶带对暴露的导线部分进行包裹处理,以防止短路风险。
    - 定期检查连接器状态,确保其始终处于良好工作状态。

    兼容性和支持


    该连接器与同类其他端子块连接器之间具有良好的兼容性。客户还可以参考相关配套部件,以实现更复杂的应用组合。对于技术支持和服务咨询,欢迎拨打服务热线 +1 800 522 6752 或访问官方网站获取更多信息。

    常见问题与解决方案


    - 问题:如何判断焊接质量是否合格?
    - 解答:通过外观检查是否有明显的焊锡流痕,使用万用表测试电阻值来确认导通性。

    - 问题:连接器插拔次数有限制吗?
    - 解答:尽管连接器设计有一定的使用寿命,但具体数值取决于使用环境和频率。正常情况下,插拔次数应不超过设计规格。

    总结和推荐


    综上所述,该款282832-2端子块连接器在设计和制造上均达到了较高的标准,具备出色的电气性能、机械稳定性和环保特性。对于需要高可靠性连接解决方案的工程项目来说,这是一款非常理想的选择。我们强烈推荐该产品用于各类电力和信号传输应用中,尤其适用于工业控制和消费电子产品领域。

282832-2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

282832-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282832-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 282832-2 282832-2数据手册
