2-966067-2

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 黄色管型端子 绝缘端子, 最大线规6mm², 12mm引脚长, 3.5mm引脚直径
供应商型号: ET-2468434
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 端子 - 端子壳体 2-966067-2

2-966067-2概述


    产品简介

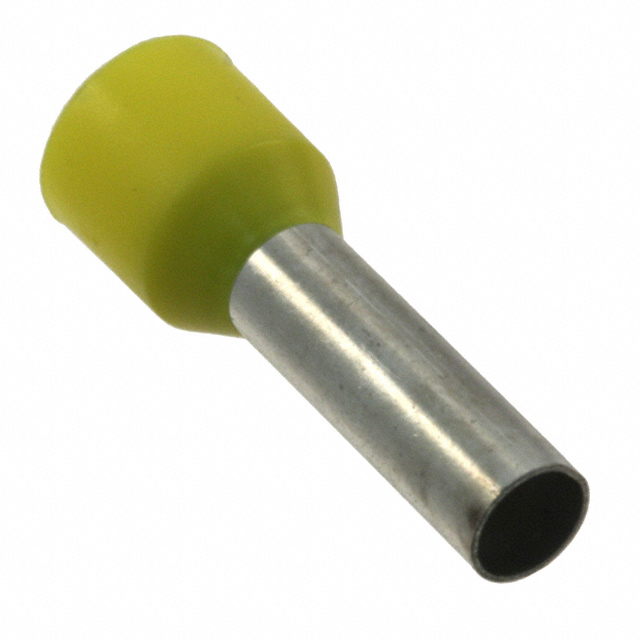

    本产品是一款用于连接导线的接线端子——接线端子(端子)和夹线筒(Ferrule)。这种10 AWG电线尺寸(5 – 6 mm²),采用封闭式桶形设计,专为10 AWG电线设计。本产品主要应用于电力系统、自动化控制设备、家用电器等领域,确保电线连接的安全可靠。

    技术参数


    - 电线尺寸: 10 AWG(5 – 6 mm²),10382 CMA
    - 兼容绝缘直径范围: 6.2 mm [0.244 in]
    - 桶内径: 6.3 mm [0.25 in]
    - 接触面积长度: 12 mm [0.468 in]
    - 终端材料厚度: 0.2 mm [0.007 in]
    - 整体长度: 20 mm [0.787 in]
    - 剥离长度: 14 mm [0.551 in]
    - 密封选项: 非密封
    - 端子材质: 锡镀层
    - 终端方向: 直形
    - 颜色: 黄色
    - 适用温度范围: 105 °C [221 °F]
    - 包装数量: 100个
    - 包装方式: 袋装

    产品特点和优势


    本产品采用封闭式桶形设计,配合优质锡镀层材料,能够提供出色的电气性能和机械稳定性。它具备良好的抗腐蚀性及高导电性能,非常适合用于各种恶劣环境下进行电线连接。其独特的设计不仅确保了可靠的电气连接,还能有效防止松动,延长使用寿命。此外,其黄色外观标识明显,易于识别。

    应用案例和使用建议


    本产品适用于各种工业场景,如电力传输系统、自动化控制系统等。具体使用时,需注意以下几点:
    - 剥离长度: 按照14 mm [0.551 in]的标准长度剥离绝缘层,确保良好的接触效果。
    - 兼容性: 本产品适用于直径为6.2 mm [0.244 in]的绝缘材料,建议根据实际需求选择合适的绝缘材料。
    - 操作温度: 在105 °C [221 °F]的工作温度范围内,本产品仍能保持良好的性能。

    兼容性和支持


    - 兼容性: 本产品兼容所有符合标准的绝缘导线。此外,其封闭式桶形设计使其可以与其他标准连接件配套使用,以满足不同应用场景的需求。
    - 支持与维护: 用户可拨打+1 800 522 6752获取技术支持和售后服务。此外,TE Connectivity网站还提供了详尽的产品文档和CAD文件下载服务,便于用户深入了解和使用该产品。

    常见问题与解决方案


    1. 问:如何确保端子与电线的牢固连接?
    - 答:使用正确的剥离长度和工具进行压接,确保端子与电线紧密接触,以避免松动。
    2. 问:产品能否在高温环境中使用?
    - 答:本产品能够在105 °C [221 °F]的工作温度范围内正常使用,确保其稳定性和可靠性。
    3. 问:如何选择合适的绝缘材料?
    - 答:根据具体的应用需求和工作环境选择合适直径(6.2 mm [0.244 in])的绝缘材料,以保证最佳的连接效果。

    总结和推荐


    综上所述,这款10 AWG电线尺寸的封闭式桶形接线端子凭借其出色的技术性能和广泛的应用范围,在电力系统、自动化控制设备等领域表现出色。我们强烈推荐用户选用此产品,以确保电线连接的安全可靠。如果您有任何疑问或需要技术支持,请随时联系我们的客服热线+1 800 522 6752。

2-966067-2参数

参数
长*宽*高 20mm(长度)*6.9mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,袋装

2-966067-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-966067-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 2-966067-2 2-966067-2数据手册
