1-1623695-0

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY

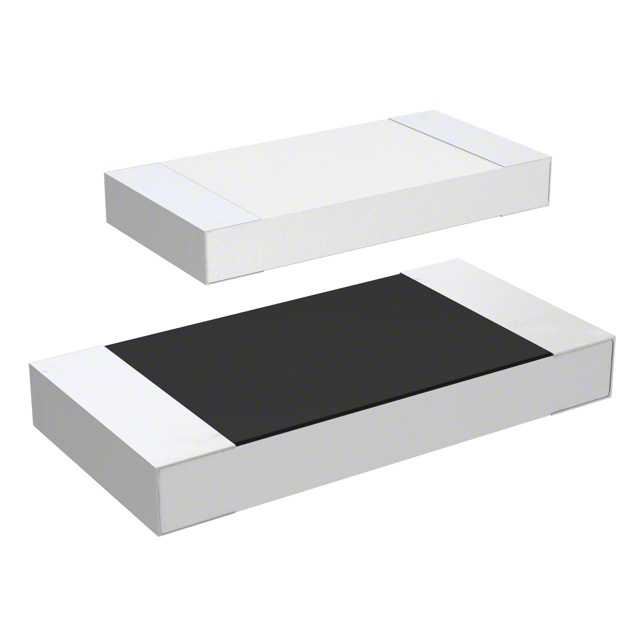

产品描述: 22Ω ±1% 500mW ±200ppm/℃ 2010 贴片安装 5mm*2.4892mm*550μm
供应商型号: Q-1-1623695-0
供应商: 期货订购
标准整包数: 24000
TE CONNECTIVITY 贴片电阻 1-1623695-0

1-1623695-0概述

    THICK FILM CHIP RESISTORS

    产品简介


    THICK FILM CHIP RESISTORS 是一款适用于工业和一般用途的高性能厚膜电阻。这类电阻具有高功率密度,适合用于各种电路设计中。主要应用于电子设备中,如电源管理、信号处理、通信设备、医疗设备、汽车电子等。

    技术参数


    以下是 THICK FILM CHIP RESISTORS 的关键技术参数:
    | 参数 | 规格 |

    | 产品型号 | CRG Series |
    | 封装尺寸(最小至最大)| 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512 |
    | 功率等级(W) | 0.05, 0.0625, 0.1, 0.125, 0.25, 0.5, 0.75W, 1W |
    | 阻值范围(Ω) | 1Ω 至 10MΩ |
    | 允许偏差(%) | ±1% |
    | 最大工作电压(V) | 25V, 50V, 75V, 150V, 200V |
    | 最大过载电压(V) | 50V, 100V, 150V, 300V, 400V, 500V |
    | 绝缘耐压(V) | 100V, 300V, 500V |
    | 最大电流(A) | 0.5A, 1A, 1A, 2A, 2A, 2A, 2A, 2A |
    | 工作温度范围(°C) | -55°C ~ 155°C |

    产品特点和优势


    THICK FILM CHIP RESISTORS 主要具有以下几个优势:
    1. 高功率密度:能够在较小的体积内实现较大的功率输出,节省空间。
    2. 宽阻值范围:从 1Ω 到 10MΩ,可以满足不同应用需求。
    3. 严格的公差控制:阻值偏差仅为±1%,保证高精度。
    4. 良好的电气稳定性:在不同的工作环境下具有稳定的性能表现。
    5. 环保材料:符合RoHS标准,不含有害物质。

    应用案例和使用建议


    THICK FILM CHIP RESISTORS 在多种应用场景中表现出色,例如电源管理、传感器接口、通讯设备等。为了更好地使用这些电阻,我们建议:
    1. 确保正确的阻值选择:根据具体应用要求选择合适的阻值。
    2. 注意散热:在高功率应用中,注意保持良好的散热,以避免因过热而损坏。
    3. 环境适应性:尽量避免暴露在潮湿、腐蚀性气体或多尘环境中。

    兼容性和支持


    THICK FILM CHIP RESISTORS 可与多种其他电子元件和设备兼容,便于集成到现有系统中。厂商提供了全方位的技术支持和售后服务,包括安装指导、使用培训和技术咨询等。更多详情请访问官方网站 www.te.com/help 获取更多信息。

    常见问题与解决方案


    根据手册中的常见问题及解决方案,以下是用户可能会遇到的问题及其解决方法:
    1. 过载导致烧毁:避免长时间过载使用,按照手册中的过载电压和电流限制操作。
    2. 焊接问题:严格按照手册中的焊接条件操作,确保焊接质量。
    3. 电阻值变化:确保在规定的温度范围内使用,以保持稳定性能。

    总结和推荐


    综上所述,THICK FILM CHIP RESISTORS 是一款性能优越的厚膜电阻,适用于多种应用场景。它具有高功率密度、广泛的阻值范围和优良的电气稳定性,非常适合工业和通用电子设备使用。我们强烈推荐这款产品,尤其是在对空间和精度要求较高的场合。
    如有进一步疑问,请联系技术支持获取帮助。

1-1623695-0参数

参数
电阻值 22Ω
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 5mm*2.4892mm*550μm
通用封装 2010
安装方式 贴片安装

1-1623695-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1623695-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 1-1623695-0 1-1623695-0数据手册

1-1623695-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
