487769-9

产品分类: FFC/FPC连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 2.54mm FFC Connectors Receptacle Housing
供应商型号: N-487769-9
供应商: 云汉优选
标准整包数: 1

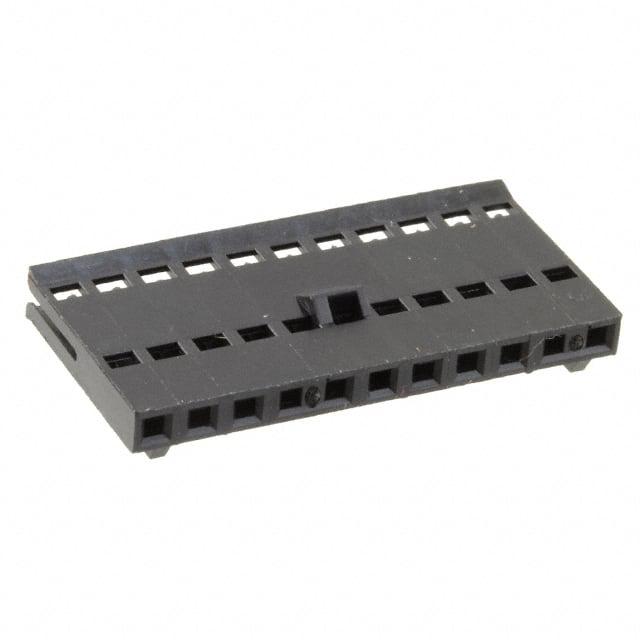

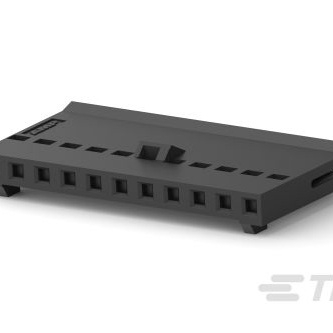

TE CONNECTIVITY FFC/FPC连接器 - 外壳 487769-9

487769-9概述


    产品简介


    产品类型: 2.54mm FFC 接收端插座外壳
    主要功能: 该产品主要用于连接板对线(Wire-to-Board)的应用场合,特别适用于柔性扁平电缆(FFC)的连接。
    应用领域: 广泛应用于各种消费电子、计算机、通信设备及工业自动化设备中,例如笔记本电脑、平板显示器、智能手机等内部连接组件。

    技术参数


    - 连接器系统: Wire-to-Board
    - 位置数: 11
    - 中心线间距: 2.54mm [.1 in]
    - 行数: 1
    - 绝缘电阻: 5000 MΩ
    - 额定电压: 300 VAC
    - 最大耐压: 720 VAC
    - 工作温度范围: -65 – 105 °C [-85 – 221 °F]
    - 阻燃等级: UL 94V-0
    - 接触类型: 插座
    - 外壳材料: 聚合物
    - 电缆进入方向: 直接

    产品特点和优势


    - 高可靠性: 具有良好的电气和机械性能,确保在严苛环境中仍能稳定工作。
    - 易于安装: 采用直角焊接方式,适合自由悬挂式安装,简化装配流程。
    - 环境适应性强: 工作温度范围广,可在-65至105°C之间可靠运行。
    - 阻燃材料: 满足UL 94V-0标准,具有出色的防火性能。
    - 兼容多种标准: 符合多项环保和行业标准,如RoHS、REACH等,保证符合全球法规要求。

    应用案例和使用建议


    应用案例:
    该产品广泛应用于各种柔性扁平电缆(FFC)的连接,如笔记本电脑主板到LCD屏的连接、平板电脑显示屏到主板的连接等。
    使用建议:
    - 确保电缆进入方向正确,避免反向插入导致损坏。
    - 安装时注意电缆的弯曲半径,避免过度弯曲导致电缆损坏。
    - 在高温环境下使用时,需考虑热膨胀的影响,适当调整安装结构以确保稳定性和可靠性。

    兼容性和支持


    兼容性:
    - 该产品可与多个系列的柔性扁平电缆(FFC)连接器配套使用,如TE Part #1-5050871-0、TE Part #120957-2等。
    支持和服务:
    - 如有需要,可通过电话+1 800 522 6752联系技术支持,获取更多关于产品使用的指导和支持。

    常见问题与解决方案


    1. 问题: 插入力过大
    - 解决方案: 检查连接器是否安装正确,确保接触片与电缆接触良好。

    2. 问题: 插拔次数不足
    - 解决方案: 更换新的连接器或检查是否有损坏部件,如有损坏部件需及时更换。
    3. 问题: 连接不稳固
    - 解决方案: 检查接触片是否有氧化或污染,清洁后重新插入即可。

    总结和推荐


    综合评估:
    该产品以其卓越的电气性能、广泛的适用温度范围和可靠的机械强度,在众多应用场合中表现出色。此外,它还满足多项国际环保和安全标准,确保了其在复杂多变的应用环境下的长期可靠性。
    推荐:
    鉴于其优异的性能和广泛的适用性,我们强烈推荐此款2.54mm FFC接收端插座外壳用于需要高性能、高可靠性的连接器应用场合。

487769-9参数

参数
间距 2.54mm
外壳颜色 黑色
排数 1
额定电压 300V
针脚数 11pin
类型 Housing for Female Contacts
安装方式 导线安装
零件状态 在售
包装方式 散装

487769-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

487769-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 - 外壳 TE CONNECTIVITY 487769-9 487769-9数据手册

487769-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9328 ¥ 8.4838
300+ $ 0.8961 ¥ 8.1501
600+ $ 0.867 ¥ 7.8854
1200+ $ 0.8568 ¥ 7.7926
库存: 8302
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1272.57
直接购买
加入购物车
