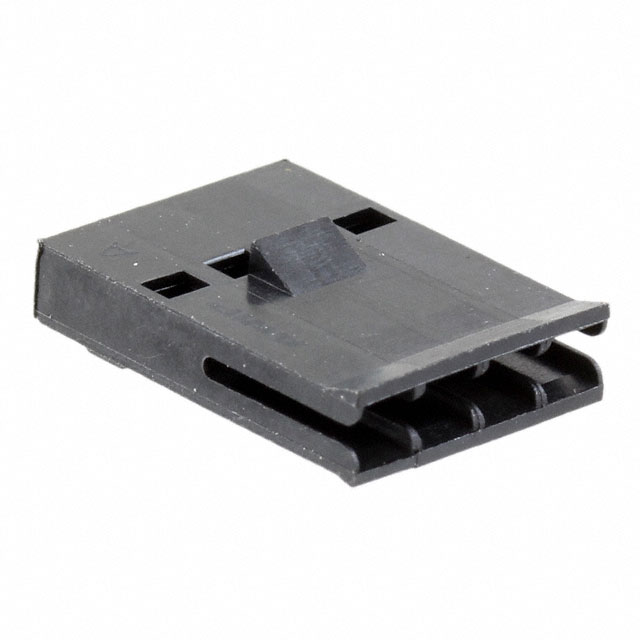

487769-2

产品分类: FFC/FPC连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 2.54mm FFC Connectors Receptacle Housing
供应商型号: A132539-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY FFC/FPC连接器 - 外壳 487769-2

487769-2概述


    产品简介


    本文介绍的是一款来自TE Connectivity的产品——型号为487769-2的插座式FFC(柔性扁平电缆)连接器。这类电子元器件广泛应用于各种电子产品中,包括计算机、通讯设备、家电等,主要用于实现线到板之间的电气连接。此款连接器以其卓越的设计和可靠性在行业中备受青睐。

    技术参数


    - 连接器系统:线到板
    - 接触点类型:插座
    - 位置数:4
    - 行数:1
    - 中心线间距(Pitch):2.54毫米(0.1英寸)
    - 绝缘电阻:5000兆欧
    - 耐电压(最大值):720伏交流电
    - 额定操作电压:300伏交流电
    - 工作温度范围:-65°C至105°C(-85°F至221°F)
    - 阻燃等级:UL 94V-0
    - 材料:热塑性塑料

    产品特点和优势


    487769-2型号的FFC连接器具有多种优势,具体包括:
    - 高耐压性能:720伏交流电的耐电压使它能够在高压环境中稳定运行。
    - 优异的机械稳定性:采用极化设计以确保正确的配对方向,并通过锁定机制提供可靠的插拔力。
    - 适用广泛的环境:宽泛的工作温度范围(-65°C至105°C),使其适用于各种恶劣环境。
    - 符合多项国际标准:如欧盟RoHS和ELV指令、REACH法规等,确保产品的环保安全性能。

    应用案例和使用建议


    该连接器广泛用于笔记本电脑、打印机和显示器等多种设备中,以实现内部线路的连接。在使用过程中,用户应注意避免接触高温环境,保持连接器和电缆的清洁以延长使用寿命。此外,在安装过程中,应当严格按照技术手册的指导进行操作,避免损坏连接器及其相关部件。

    兼容性和支持


    487769-2型号的FFC连接器与多种相关的TE Connectivity产品兼容,例如:
    - 其他FFC连接器:如487545-5,008 HOUSING FFC RCPT 050CL SR
    - FFC电缆:例如CAT-F439-S01339254
    这些兼容性确保了客户能够根据实际需求选择合适的配件,以构建更加完善的电路系统。同时,TE Connectivity提供了全面的技术支持服务,包括安装指导和技术咨询,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    在实际应用中,用户可能会遇到一些常见的问题,如连接不稳定、接触不良等。这里提供一些常见问题的解决方案:
    - 连接不稳定:检查连接器是否正确插入,并确保插针与插座完全吻合。
    - 接触不良:检查接触面是否有污垢或氧化物,必要时进行清洁处理。

    总结和推荐


    综上所述,487769-2型号的FFC连接器凭借其优异的性能和广泛的适用性,在多个领域都有着良好的表现。它不仅能够满足大部分电气连接的需求,还符合国际标准,保证了产品的安全性和可靠性。因此,我强烈推荐此款产品给需要高质量电气连接解决方案的应用场合。无论是新项目的开发还是现有系统的升级,487769-2都是一个值得信赖的选择。

487769-2参数

参数
外壳颜色 黑色
排数 1
额定电压 300V
针脚数 4pin
类型 Housing for Female Contacts
间距 2.54mm
长*宽*高 10mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

487769-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

487769-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 - 外壳 TE CONNECTIVITY 487769-2 487769-2数据手册

487769-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.38 ¥ 12.4773
10+ $ 1.0994 ¥ 9.9406
50+ $ 0.9809 ¥ 8.8684
100+ $ 0.8994 ¥ 8.0537
250+ $ 0.843 ¥ 7.549
500+ $ 0.8028 ¥ 7.1885
1000+ $ 0.7644 ¥ 6.8452
2500+ $ 0.7166 ¥ 6.4168
库存: 7276
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.47
直接购买
加入购物车
