3-88179-4

产品分类: FFC/FPC连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 2.54mm FFC Connectors Receptacle Housing
供应商型号: N-3-88179-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY FFC/FPC连接器 - 外壳 3-88179-4

3-88179-4概述


    产品简介

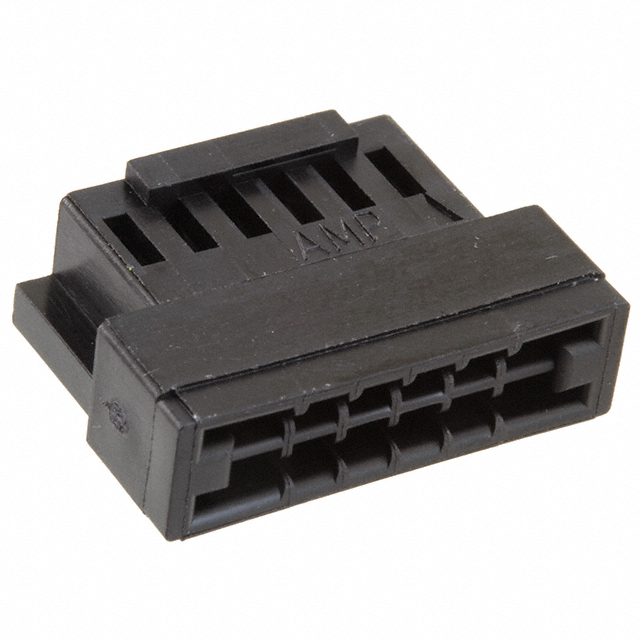

    3-88179-4 2.54mm FFC连接器插座外壳
    本产品是一款专为线对板连接设计的2.54mm间距柔性扁平电缆(FFC)连接器插座外壳。适用于各种需要高可靠性的电子设备连接场合,如消费电子、通信设备、计算机和工业控制系统等。

    技术参数


    - 产品类型:插座
    - 中心线间距:2.54 mm [0.1 in]
    - 位置数:12
    - 行数:2
    - 接触类型:插针
    - 电气特性:
    - 绝缘电阻:≥5000 MΩ
    - 耐压:720 VAC
    - 工作电压:300 VAC
    - 机械特性:
    - 插入力类型:正常
    - 极化方式:定位窗
    - 焊接工艺能力:不适用
    - 使用条件:
    - 操作温度范围:-65°C至105°C [-85°F至221°F]

    产品特点和优势


    该产品具有以下显著特点和优势:
    - 可靠性高:采用尼龙材料,具有良好的耐温性和耐化学性,确保长时间稳定工作。
    - 极化设计:独特的极化设计确保了正确的安装方向,避免错误插入导致损坏。
    - 绝缘电阻高:确保信号传输的稳定性,降低信号干扰风险。
    - 广泛的工作温度范围:适合极端环境下的应用,提高了设备的适应性和寿命。
    - 合规性:符合欧盟RoHS、REACH等多项环保标准,保证了产品的环保性能。

    应用案例和使用建议


    应用案例:
    该连接器广泛应用于消费电子产品中,例如手机、平板电脑、电视背光模组等。它也用于工业控制系统,如工业机器人、自动化设备等领域。
    使用建议:
    - 在安装过程中,务必检查电缆和连接器是否正确极化,以避免信号错误。
    - 由于工作温度范围较宽,建议在高温环境下使用时,进行额外的热管理措施。
    - 确保安装环境清洁,避免灰尘和湿气影响使用寿命。

    兼容性和支持


    - 兼容部件:与多种FFC电缆和连接器组件兼容,具体兼容部件见技术手册。
    - 技术支持:如需技术支持,请联系制造商客服热线:+1 800 522 6752。
    - 文档支持:提供详细的英文技术文档,包括安装手册、使用说明和认证证书等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确插入FFC电缆 | 确认电缆是否正确极化,并检查电缆和连接器是否有异物。 |
    | 插座接触不良 | 确保插座和电缆之间的接触良好,清洁连接区域。 |
    | 使用过程中温度过高 | 采取额外散热措施,确保设备正常运行。 |

    总结和推荐


    综上所述,3-88179-4 2.54mm FFC连接器插座外壳具备出色的性能和广泛的适用性,特别适用于高可靠性要求的工业和消费电子产品。其优异的电气特性和广泛的工作温度范围使其在市场上具有很高的竞争力。我们强烈推荐此产品给所有需要高可靠线对板连接的项目。如果您需要更多详细的技术支持或样品申请,请及时联系制造商客服。

3-88179-4参数

参数
额定电压 300V
针脚数 12pin
类型 Housing for Female Contacts
间距 2.54mm
外壳颜色 黑色
排数 2
长*宽*高 21.59mm(长度)*8.4mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

3-88179-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-88179-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 - 外壳 TE CONNECTIVITY 3-88179-4 3-88179-4数据手册

3-88179-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 1.219 ¥ 11.0868
250+ $ 1.1639 ¥ 10.5857
450+ $ 1.1322 ¥ 10.2974
900+ $ 1.1118 ¥ 10.1118
库存: 9850
起订量: 90 增量: 1
交货地:
最小起订量为:90
合计: ¥ 997.81
