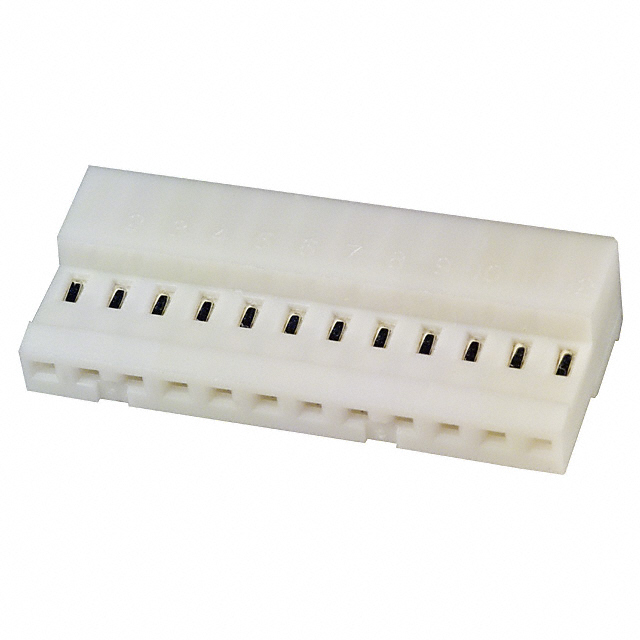

4-640441-2

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 IDC连接器, MTA-100系列, 母座, 12路, 2.54mm节距, 电缆安装
供应商型号: 4-640441-2
供应商: 国内现货
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-640441-2

4-640441-2概述

    # 电子元器件产品技术手册:MTA 100 标准矩形连接器

    产品简介


    本技术手册介绍的是型号为4-640441-2的MTA 100标准矩形连接器组件。这是一种接线端子排插头(receptacle),主要用于电线到电路板之间的连接。该连接器采用绝缘位移(Insulation Displacement, IDC)技术,能够在不损坏导线绝缘层的情况下实现高效可靠的连接。主要应用领域包括电子设备、汽车电子系统及工业自动化控制设备等。

    技术参数


    基本信息
    - TE内部编号: 4-640441-2
    - 连接器类型: 接线端子排插头(Receptacle)
    - 连接器系统: 线缆到电路板(Wire-to-Board)
    - 接触材料: 锡镀层(Tin)
    - 工作电压: 250 VAC
    - 电流额定值: 5 A
    - 温度范围: -55°C 至 105°C
    - 包装数量: 500个/包
    尺寸与外形
    - 连接器高度: 13.21 mm (0.52 in)
    - 产品宽度: 6.99 mm (0.275 in)
    - 产品长度: 30.48 mm (1.2 in)
    - 间距: 2.54 mm (0.1 in)
    - 电线尺寸: 0.2 mm²
    机械特性
    - 安装方式: 自由悬挂式电缆固定(Cable Mount)
    - 锁紧机构: 按压斜坡(Locking Ramp)
    - 接触保持方式: 内置锁定闩锁(Within Housing Locking Lance)

    产品特点和优势


    这款MTA 100标准矩形连接器具有以下显著特点:
    - 高可靠性: 通过绝缘位移技术,确保稳定的电连接。
    - 便捷安装: 插拔操作简单,便于装配。
    - 广泛适用性: 支持多种规格的电线(如:0.2 mm²),适用于不同应用场景。
    - 高兼容性: 与多种插头和接线终端相兼容,可广泛应用于各类设备。
    - 环保材料: 符合多项国际环保标准,如RoHS和REACH。

    应用案例和使用建议


    实际应用场景
    - 汽车电子系统: 用于车身控制系统、车灯系统等。
    - 工业控制设备: 作为设备内部布线连接件。
    - 家用电器: 例如空调、洗衣机等家电设备中的控制信号连接。
    使用建议
    - 在装配时注意插拔力度,避免过度施力导致接触不良。
    - 确保电线尺寸符合规范要求,以保证连接器的稳定性和可靠性。
    - 定期检查连接器的状态,及时更换或维修有损伤的连接器。

    兼容性和支持


    该连接器兼容多种配套产品,例如:
    - CRIMP HEAD PRODUCTION DISCRETE
    - CRIMP HEAD REPAIR DISCRETE
    - PCB HEADER AND RECEPTACLES
    厂商提供技术支持服务,若有任何疑问可拨打客服热线:+1 800 522 6752。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查电线是否正确插入,并确认接触点无损伤。 |
    | 高温环境下工作不正常 | 确认温度是否超出工作范围,调整使用环境。 |
    | 连接松动 | 检查锁紧机构是否正常,重新安装或更换锁紧部件。 |

    总结和推荐


    总体而言,4-640441-2型号的MTA 100标准矩形连接器具有出色的可靠性和广泛的适用性,适合多种电子设备的应用需求。特别是其优异的环境适应能力和坚固耐用的结构设计,使其成为市场上备受青睐的产品之一。对于需要高效、稳定连接的应用场景,强烈推荐使用此款连接器。如有进一步咨询需求,请联系厂家技术支持。

4-640441-2参数

参数
排数 1
间距 2.54mm
针脚数 12pin
颜色 白色
触头镀层
触头镀层厚度 2.03μm
类型 Locking Ramp,Receptacle
线规 24 AWG
电缆端接 IDC
长*宽*高 30.48mm*6.985mm*6.99mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

4-640441-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-640441-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-640441-2 4-640441-2数据手册

4-640441-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.7153
130+ ¥ 4.5744
250+ ¥ 4.514
库存: 740
起订量: 110 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.15
直接购买
