3-647000-2

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Plug: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: N-3-647000-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-647000-2

3-647000-2概述


    产品简介

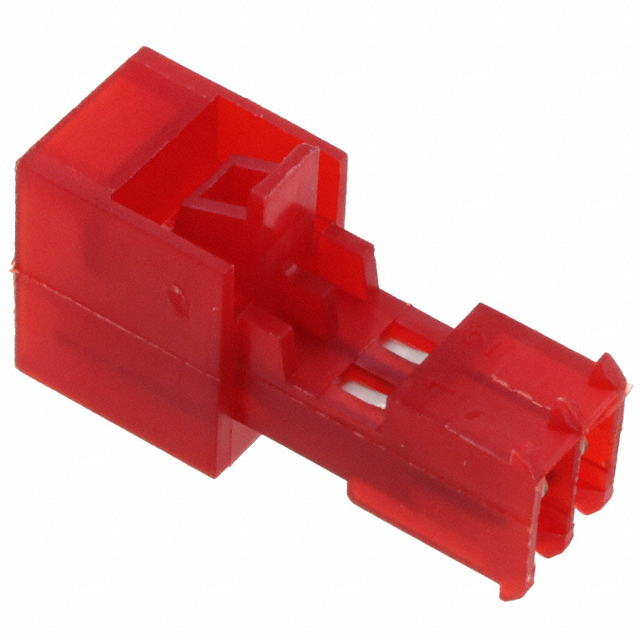

    3-647000-2 插头连接器 是一种标准矩形插头连接器,专为信号电路设计。它具有对接定位、极化对接定位和对接保持功能,适用于广泛的工业应用,如自动化设备、通信系统及消费电子产品。

    技术参数


    - 连接器类型:标准矩形插头连接器
    - 材质:尼龙6/6
    - 颜色:红色
    - 针数:2个腔体,2个位置
    - 接线方式:绝缘剥离(IDC)
    - 接触点:锡镀层
    - 额定电压:250 VAC
    - 电流容量:最大5 A
    - 插入力类型:正常插入
    - 工作温度范围:-55°C 至 105°C
    - 接触点焊接材料:镍
    - 中心线间距:2.54 mm
    - 封装数量:每袋/盒300个
    - 包装方法:袋装/盒装
    - 合规认证:CSA LR 7189, UL 认证

    产品特点和优势


    1. 对接定位和极化对接定位:防止错误连接,提高可靠性。
    2. 接触点采用锡镀层:提供良好的电导率和耐腐蚀性。
    3. 高电流容量:最大可承载5 A的电流。
    4. 宽工作温度范围:适用于极端环境条件。
    5. 符合多种行业标准:如CSA、UL标准,保证产品的合规性和安全性。

    应用案例和使用建议


    应用案例
    此连接器常用于自动化设备、机器人手臂、数据采集系统等需要高度可靠和稳定的信号传输场合。例如,在工厂自动化设备中,该连接器可以确保信号的高效传递,避免由于不正确的连接而导致的停机。
    使用建议
    1. 正确选择导线规格:根据手册建议选择导线尺寸(0.3-0.4 mm²),以确保最佳性能。
    2. 注意安装环境:确保安装在合适的温度范围内(-55°C至105°C),并避免接触化学品或高温。
    3. 正确插拔:使用合适的工具进行插拔操作,以避免损坏接触点。
    4. 定期检查:定期检查连接器的状态,确保接触良好。

    兼容性和支持


    - 兼容性:与标准矩形插座连接器相匹配,具体型号为3-643813-6和3-644042-4。
    - 技术支持:如有疑问,可拨打免费电话 +1 800 522 6752 获取支持。

    常见问题与解决方案


    1. 问题:接触不良。
    - 解决方案:检查接触点是否有氧化或损坏,重新压接或更换新的连接器。
    2. 问题:温度过高导致故障。
    - 解决方案:确保工作环境在规定的温度范围内,避免长时间暴露在极端环境中。
    3. 问题:无法正确锁定。
    - 解决方案:检查锁扣是否完好无损,确保按照正确的步骤进行操作。

    总结和推荐


    总体来看,3-647000-2 插头连接器 在性能、可靠性、兼容性方面表现出色,特别是在需要稳定信号传输的应用场景中具有显著的优势。它具备极化对接定位功能,能够在复杂的工作环境中提供可靠的连接。因此,我强烈推荐该产品给那些寻求高性能连接器的用户。无论是在自动化设备还是通信系统中,这款连接器都能提供卓越的性能和稳定性。

3-647000-2参数

参数
间距 2.54mm
针脚数 2pin
排数 1
类型 Latch Holder,Plug
触头镀层厚度 2.03μm
电缆端接 IDC
线规 22 AWG
触头镀层
颜色 红色
长*宽*高 7.62mm(长度)*21.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

3-647000-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-647000-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-647000-2 3-647000-2数据手册
