首页  >  产品百科  >  6367550-7

6367550-7

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: PL 6Power/112Signal POS Solder RA Thru-Hole 118 Terminal 1 Port Package
供应商型号: N-6367550-7
供应商: 云汉优选
标准整包数: 1

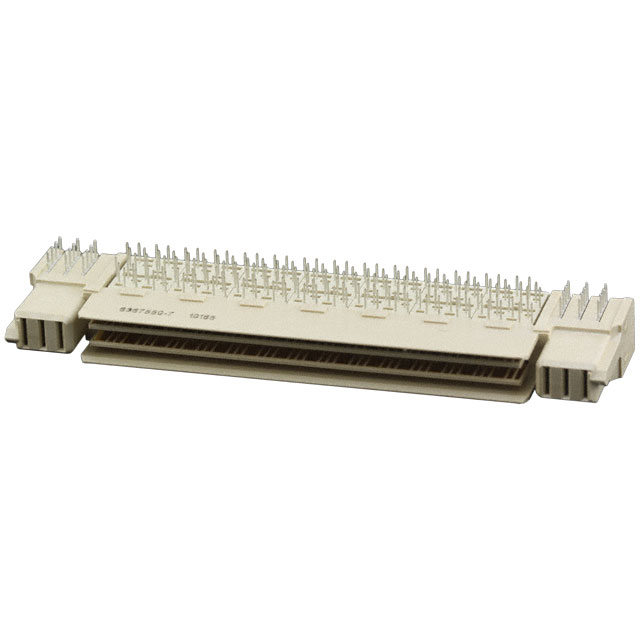

TE CONNECTIVITY 背板连接器 - 专用 6367550-7

6367550-7概述

    高速背板连接器——Z-DOK连接器技术手册

    产品简介


    高速背板连接器(Z-DOK连接器)是专为高数据传输速率而设计的产品。这些连接器主要用于高速电信设备、企业交换机、存储区域网络以及各种高性能计算平台。Z-DOK连接器提供了一种具有鲁棒性、盲插能力和高可靠性的连接解决方案,特别适用于需要高速信号传输的应用场景。

    技术参数


    - 数据传输率:最高可达10Gb/s,双XAUI速率可达到更高的速度。
    - 阻抗匹配:接触系统采用TRI-Q差分对设计,实现2:1的信号到接地比例,阻抗维持在100欧姆以内,串扰低于3%。
    - 工作温度范围:一般为工业级温度范围(例如-40°C至+85°C)。
    - 机械寿命:通常超过1000次插拔循环。
    - 尺寸:Z-DOK连接器支持从8对到72对的模块化配置。
    - 材料:主体材料为聚酯,具有UL 94V-0阻燃等级;信号和接地接触采用铜合金,表面处理为金镀层。

    产品特点和优势


    Z-DOK连接器系列的独特之处在于它采用了TRI-Q差分对设计,从而实现了卓越的信号完整性,能够在高数据传输率下保持低串扰和高稳定性。该设计同时具备盲插能力,使得连接操作简单且可靠。此外,通过灵活配置不同长度的“Utility”模块,能够集成多种功能如电源、接地、ESD和传感功能,提高了设计灵活性和可靠性。

    应用案例和使用建议


    Z-DOK连接器广泛应用于电信设备、服务器和存储网络等领域。在具体应用中,推荐使用双层路由设计以减少信号间干扰。根据不同的设计需求,可以灵活选择Z-DOK和Z-DOK+系列以满足不同位置和性能要求。例如,在服务器内部的高速背板连接中,可以选择Z-DOK+6型号来确保足够的带宽和稳定性。

    兼容性和支持


    Z-DOK连接器系统高度兼容各种主板设计,通过提供不同长度和类型的接触件以适应各种应用场景。制造商TE公司提供了丰富的支持服务,包括样品请求、SPICE模型获取及技术支持等,帮助客户快速部署和优化设计。

    常见问题与解决方案


    - 问:Z-DOK连接器的数据传输率能否支持10Gb/s以上的速率?
    - 答:虽然标准型号可支持高达10Gb/s,但特殊定制型号可以通过优化设计支持更高的数据传输率。

    - 问:如何确保信号完整性和减少串扰?
    - 答:利用TRI-Q差分对设计,可以有效控制信号路径,降低串扰影响,确保信号质量。

    总结和推荐


    综上所述,Z-DOK连接器系列凭借其优异的电气性能、稳定性和高度的设计灵活性,在高数据速率传输应用中表现出色。无论是电信基础设施还是高性能计算平台,Z-DOK连接器都是一个值得信赖的选择。对于寻求高效能、高可靠性的工程师而言,这款产品无疑是理想之选。

6367550-7参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

6367550-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6367550-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 6367550-7 6367550-7数据手册

6367550-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 40.0256 ¥ 340.2176
7+ $ 38.213 ¥ 324.8105
14+ $ 37.179 ¥ 316.0215
27+ $ 36.516 ¥ 310.386
库存: 616
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1020.65
直接购买
加入购物车
