4000-01AW18K999

产品分类: 电源变压器
厂牌: TE CONNECTIVITY
产品描述: 24V Single 50VA 120V Single 否 导线安装,底座安装 90.47mm*66.55mm*55.57mm
供应商型号: 4000-01AW18K999
供应商: Master
标准整包数: 4

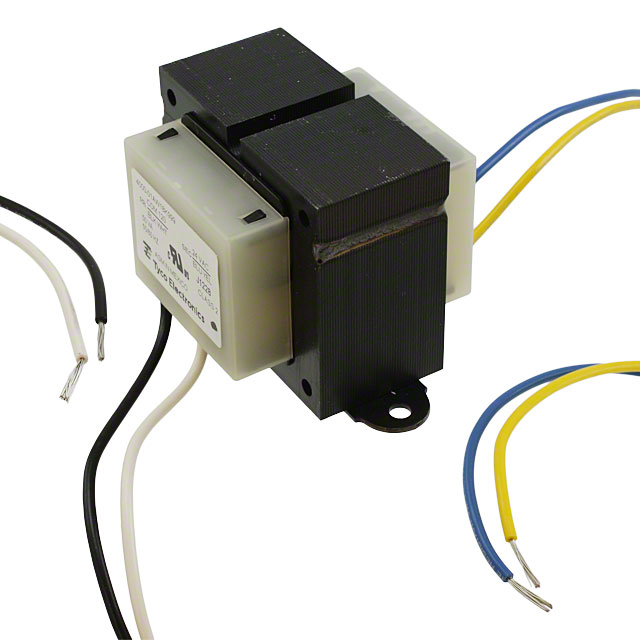

TE CONNECTIVITY 电源变压器 4000-01AW18K999

4000-01AW18K999概述

    电子元器件技术手册:变压器

    产品简介


    本文将介绍一款由Tyco Electronics(泰科电子)生产的产品——系列4000和4700的变压器。这些变压器主要用于将一种交流电压转换为另一种交流电压,通过电磁感应来实现电压的“升压”或“降压”。这类变压器适用于广泛的工业和商业应用,包括但不限于照明系统、通信设备、家庭电器等。

    技术参数


    下表汇总了该系列变压器的技术规格和关键参数:
    | 系列 | 类型 | VA 评分 | 接线选项 | 安装选项 | 机构批准 |
    |
    | 4000 | 内置能源限制 | 5, 10, 20, 30VA | 线缆引脚 | 脚部或面板安装 | Class II UL1585 |
    | 4000 | 内置能源限制 | 10, 20, 30VA | 快速连接终端 | 脚部或面板安装 | Class II UL1585 |
    | 4000 | 非内置能源限制 | 60, 75VA | 线缆引脚 | 脚部或面板安装 | Class II UL1585 |
    | 4700 | 非熔丝保护 | 60, 100, 150VA | 线缆引脚 | 脚部安装 | UL506 |
    此外,所有型号的变压器具有以下通用规格:
    - 导线尺寸:所有引脚均为18 AWG绞合导线,绝缘厚度为2/64英寸(0.794毫米)
    - 频率:50/60赫兹
    - 绝缘等级:UL Class B(130°C)
    - 工作环境:适用的环境温度根据具体型号有所不同,需查阅详细规格说明。

    产品特点和优势


    这些变压器具备多种显著特点:
    - 内置能源限制功能确保在过载情况下能够安全断电。
    - 不同类型的接线和安装选项提供灵活的安装方案。
    - 较高的机构批准标准(如UL1585、UL506),确保了产品的安全性及可靠性。
    - 广泛的应用范围和定制化能力使得这些变压器能适用于各种特定需求。

    应用案例和使用建议


    - 在智能家居系统中,可以使用小容量(如10-30VA)的内置能源限制变压器为低电压LED灯具供电。
    - 在工业控制电路中,较大容量的变压器(如60-75VA)可用于电动机驱动及其他高功率设备。
    建议在选择型号时,应充分考虑应用场景的具体要求(如电压等级、负载大小等),以匹配最适合的型号。

    兼容性和支持


    这些变压器与大多数常见的电气设备和组件具有良好的兼容性,但为了保证最佳性能,建议参考制造商的安装指南进行正确安装。此外,泰科电子提供了全面的技术支持服务,包括电话、电子邮件咨询以及现场技术支持,帮助客户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器发热严重 | 检查是否有负载过大或散热不良的情况;如有必要,更换更大容量的变压器或增加散热措施。 |
    | 输出电压不稳定 | 确认输入电压是否稳定,检查是否有短路或其他故障点;可能需要重新熔断或更换变压器。 |

    总结和推荐


    综上所述,这些变压器不仅拥有优秀的电气特性和高可靠性,而且拥有多种安装选项和定制化可能性,使其成为多种应用场景下的理想选择。无论是在家用电器还是工业控制系统中,这些变压器都能展现出色的表现力和适应性。强烈推荐使用这些高质量的产品,以满足您对可靠电力转换的需求。

4000-01AW18K999参数

参数
初级电压 120V
次级电流 -
次级电压 24V
初级绕组 Single
次级绕组 Single
中心抽头
额定功率 50VA
输出电压 -
长*宽*高 90.47mm*66.55mm*55.57mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

4000-01AW18K999厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4000-01AW18K999数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源变压器 TE CONNECTIVITY 4000-01AW18K999 4000-01AW18K999数据手册

4000-01AW18K999封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 19.7726 ¥ 164.401
18+ $ 19.3911 ¥ 161.229
35+ $ 18.5076 ¥ 153.8016
70+ $ 18.0616 ¥ 147.9065
100+ $ 16.5002 ¥ 135.1202
250+ $ 15.5718 ¥ 127.5175
500+ $ 15.5718 ¥ 127.5175
库存: 58
起订量: 4 增量: 0
交货地:
最小起订量为:4
合计: ¥ 657.6
直接购买
加入购物车
