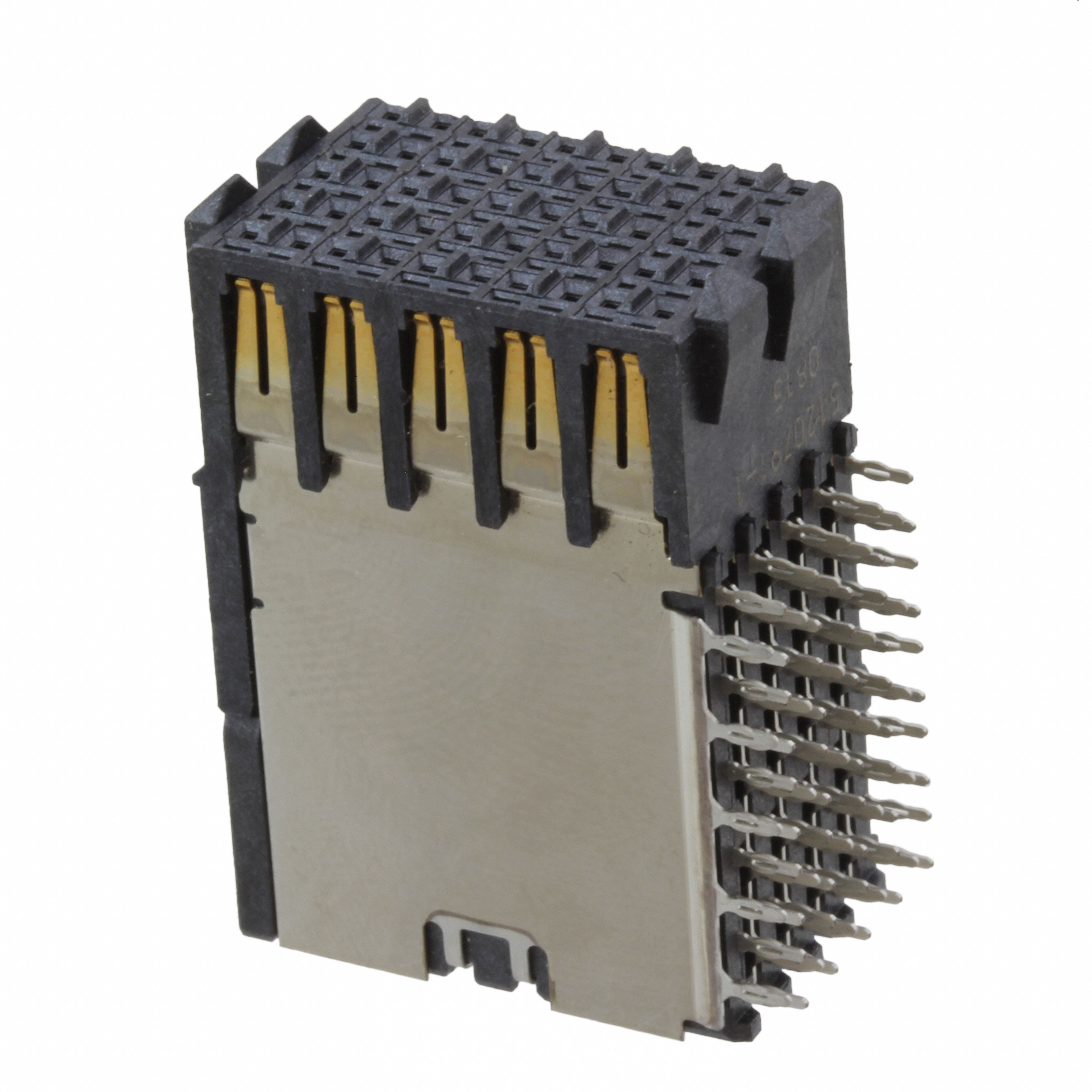

5120791-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Hard Metric RCP 50 POS 2mm Press Fit RA Thru-Hole Tube
供应商型号: 5120791-1
供应商: 国内现货
标准整包数: 720
TE CONNECTIVITY 背板连接器 - 专用 5120791-1

5120791-1概述

    电子元器件技术手册:Z-PACK HS3 接收器组件

    1. 产品简介


    Z-PACK HS3 接收器组件是一种适用于50位置、双排设计的高性能电子接插件。主要应用于通信设备、服务器系统及工业控制等领域。这种组件以其高可靠性和良好的电气性能而闻名,为各类复杂应用提供稳定的连接解决方案。

    2. 技术参数


    Z-PACK HS3 接收器组件的技术规格如下:
    - 型号编号: 5120791-1
    - 接触区域:
    - 母座接触面积: 28.67 mm(典型值)
    - 公座接触面积: 21.10 mm(典型值)
    - 终端区域:
    - 母座终端面积: 2.25 mm(典型值)
    - 公座终端面积: 2.10 mm(典型值)
    - 公差范围: ±0.20 mm
    - 组装高度: 10.00 mm(典型值)
    - 接触材料: 铜合金
    - 屏蔽材料: 磷青铜
    - 外壳材料: LCP(UL94V-0阻燃等级)
    - 密封塞材料: 玻璃填充聚酯
    - 镀层: 镀镍(1.27 µm最小厚度)+ 镀锡(0.76 µm最小厚度)
    - 工作温度: -40°C 至 105°C

    3. 产品特点和优势


    - 高可靠性: Z-PACK HS3组件采用先进的双弹片结构,确保长期稳定的电气性能。
    - 耐高温: 材料和设计能够承受高工作温度,确保在极端环境下的可靠连接。
    - 抗振动: 牢固的设计和材料选择提高了在振动环境下的抗冲击能力。
    - 易安装: 标准化的孔位布局简化了安装过程,提高生产效率。
    - 广泛适用性: 适用于各种通信设备和工业控制系统,适用于多个行业领域。

    4. 应用案例和使用建议


    - 数据中心服务器: 在服务器机箱内部,Z-PACK HS3接收器组件用于连接不同板卡,确保信号传输的稳定性。
    - 工业自动化: 在自动化生产线中,此组件用于控制信号的可靠传递,特别是在恶劣的工业环境中。
    - 电信设备: 在电信网络设备中,此组件用于连接不同模块,保证通讯系统的正常运行。
    使用建议:
    - 在安装时,确保组件与电路板的精确对齐,以避免焊接不良导致的接触问题。
    - 定期检查组件的状态,特别是连接部分是否有磨损或腐蚀现象,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性: Z-PACK HS3组件具有广泛的兼容性,能够与多种电路板和接口配合使用。具体兼容性请参考制造商提供的详细信息。
    - 技术支持: TE Connectivity公司提供全面的技术支持和售后服务,包括安装指导、故障排查和定期维护服务。

    6. 常见问题与解决方案


    - 问题1: 组件在安装过程中出现弯曲。
    - 解决方案: 确保正确的安装工具和方法,使用专用工具轻轻施力,避免过度弯曲。

    - 问题2: 信号传输不稳定。
    - 解决方案: 检查焊点是否良好,确认组件是否正确插入。如仍有问题,可能需要重新焊接或更换组件。

    - 问题3: 接触面磨损。
    - 解决方案: 使用适当的润滑剂保持接触面光滑,延长使用寿命。

    7. 总结和推荐


    Z-PACK HS3 接收器组件凭借其高可靠性和卓越的电气性能,在多种应用场景中表现优异。通过其标准化设计和良好的兼容性,该组件成为电信、数据中心和工业控制等领域的重要组成部分。我们强烈推荐使用此组件,以获得最佳的连接体验和性能保障。

5120791-1参数

参数
长*宽*高 28.6766mm(宽度)*29.67mm(高度)
安装方式 中心安装,梁安装,通孔安装
零件状态 在售
包装方式 盒装,管装

5120791-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5120791-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 5120791-1 5120791-1数据手册

5120791-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
720+ $ 39.9688 ¥ 335.7375
1000+ $ 31.3446 ¥ 263.2946
5000+ $ 28.4984 ¥ 239.3863
10000+ $ 25.7601 ¥ 216.3851
25000+ $ 21.752 ¥ 182.7169
50000+ $ 19.8605 ¥ 166.8285
250000+ $ 16.5504 ¥ 139.0235
500000+ $ 14.6589 ¥ 123.1351
1000000+ $ 14.1861 ¥ 119.1635
库存: 0
起订量: 720 增量: 1
交货地:
最小起订量为:720
合计: ¥ 0
直接购买
加入购物车
