2-1658527-8

厂牌: TE CONNECTIVITY

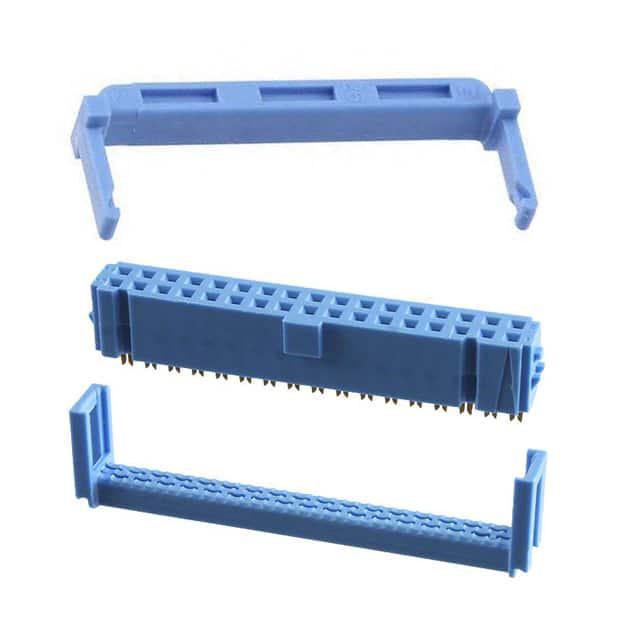

产品描述: 泰科电子 IDC连接器, AMP-LATCH 622系列, 母座, 34路, 2行, 2.54mm节距, 电缆安装
供应商型号: 2-1658527-8
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 2-1658527-8

2-1658527-8概述

    电子元器件产品技术手册:Wire-to-Board连接器

    产品简介


    本手册介绍的产品是2-1658527-8型Wire-to-Board连接器,属于Ribbon Cable Connectors系列。它是一款34位的线对板连接器,具有2行设计,中心线间距为2.54毫米(0.1英寸)。该连接器的主要功能是在电子设备之间建立可靠的电气连接,特别适用于需要高密度互连的应用场景。它的应用场景广泛,包括但不限于计算机主板、服务器、工业自动化控制系统等领域。

    技术参数


    - 型号: 2-1658527-8
    - 产品类型: Wire-to-Board连接器
    - 位置数: 34
    - 行数: 2
    - 行间距: 2.54毫米(0.1英寸)
    - 中心线(间距): 2.54毫米(0.1英寸)
    - 接触材料: 黄铜
    - 接触面积镀层: 金闪镀
    - 接触电流额定值(最大): 1安培
    - 终止方法: 绝缘位移压接(IDC)
    - 温度范围: -55°C至125°C(-67°F至257°F)
    - 符合规范:
    - 欧盟RoHS指令2011/65/EU合规
    - 欧盟ELV指令2000/53/EC合规
    - 中国RoHS 2指令MIIT Order No 32, 2016合规
    - 欧盟REACH法规合规(未包含SVHC)

    产品特点和优势


    该产品具备以下显著特点和优势:
    - 独特的AMP-LATCH设计: 确保连接器的稳定性和可靠性。
    - 宽温度范围: 能够在极端环境下正常工作,适用范围广。
    - IDC终止方式: 实现快速、简单的电缆安装,提高生产效率。
    - 高接触电流额定值: 最大可达1安培,适合多种应用场景。
    - 材料合规: 符合多项国际环保法规,确保绿色生产。

    应用案例和使用建议


    该连接器广泛应用于计算机主板、服务器和工业控制系统的信号传输。例如,在数据中心的服务器机柜中,这种连接器能够实现高速数据传输和可靠供电。使用时,建议注意以下几点:
    - 正确的装配顺序: 确保按照说明书正确装配,以避免连接不稳定或信号干扰。
    - 防尘保护: 在安装后使用防尘帽保护插针,延长使用寿命。
    - 定期检查: 定期进行电气测试和外观检查,确保连接器正常工作。

    兼容性和支持


    该连接器与TE的其他相关产品兼容,如AMP-LATCH Universal Headers和相关的插座、插头等。制造商提供电话技术支持(+1 800 522 6752),并提供全面的文档支持,包括技术手册、CAD文件和用户指南等。此外,制造商还提供详细的故障排除指南和常见问题解答,以帮助用户解决问题。

    常见问题与解决方案


    - 问题1: 连接器接触不良。
    - 解决办法: 检查是否有异物阻碍,重新装配连接器。
    - 问题2: 插拔困难。
    - 解决办法: 使用专用工具或润滑剂,确保插拔顺畅。
    - 问题3: 接触电流不足。
    - 解决办法: 检查电缆和连接器是否匹配,并确保电缆安装正确。

    总结和推荐


    2-1658527-8型Wire-to-Board连接器以其卓越的稳定性和可靠性在行业中脱颖而出。它的高接触电流额定值和宽温度范围使其适用于各种严苛的工业环境。凭借其出色的兼容性和强大的技术支持,我们强烈推荐这款连接器给所有需要高密度互连和稳定电气连接的应用场景。如果您有任何疑问或需求,欢迎随时联系制造商获取更多帮助和支持。

2-1658527-8参数

参数
触头镀层
针脚数 34pin
电缆端接 IDC
颜色 蓝色
触头镀层厚度 760nm
间距 2.54mm
线规 26-28 AWG,Stranded or Solid
排数 2
类型 Receptacle
长*宽*高 47.68mm(长度)*12.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

2-1658527-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1658527-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 2-1658527-8 2-1658527-8数据手册

2-1658527-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
