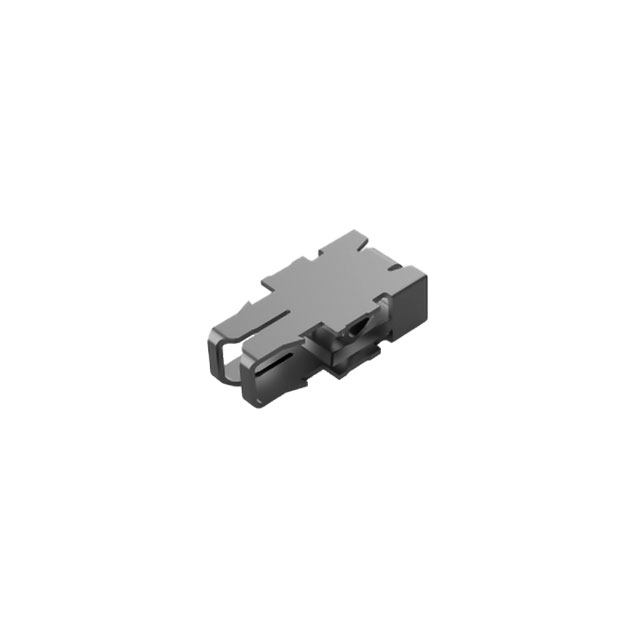

964252-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Mag-Mate Terminal 23-26AWG Copper-Nickel-Silicon RCP 11mm Pre-Tin T/R
供应商型号: N-964252-1
供应商: 云汉优选
标准整包数: 10000
TE CONNECTIVITY 端子 - 磁线端子 964252-1

964252-1概述

    MAG-MATE 电子元器件产品技术手册

    1. 产品简介


    产品类型: MAG-MATE 磁线终端(Magnet Wire Terminals)
    主要功能: 连接磁线并确保稳定可靠的电气连接。
    应用领域: 广泛应用于电力系统、通信设备、工业自动化设备等领域,特别适合于需要高可靠性和高稳定性的应用场景。

    2. 技术参数


    - 磁线规格: 26 – 23 AWG
    - 兼容腔体尺寸: 大小 1
    - 对接片厚度: 0.51 mm / 0.81 mm [0.02 in / 0.032 in]
    - 对接片宽度: 4.75 mm [0.187 in]
    - 端子电镀材料: 锡
    - 端子方向: 扭曲
    - 终端连接方式: 绝缘位移连接(IDC)
    - 端子高度: 11 mm [0.433 in]
    - 磁线直径: 0.4 – 0.63 mm
    - 绝缘选项: 无绝缘
    - 工作温度范围: -65 – 150°C [-85 – 302°F]

    3. 产品特点和优势


    - 可靠连接: 采用扭曲端子设计,提高电气连接的稳定性。
    - 高适用性: 兼容多种磁线规格和腔体尺寸,适应不同应用需求。
    - 长寿命: 使用高质量材料,保证长期可靠运行。
    - 环保合规: 符合欧盟RoHS、ELV、REACH等环保指令要求,不含有害物质。
    - 高效安装: 通过绝缘位移连接,快速便捷地实现电气连接。

    4. 应用案例和使用建议


    - 应用场景: 在电力传输、传感器接口和各种电子模块中的信号传输中广泛使用。
    - 使用建议: 在安装过程中,确保磁线与端子之间的接触良好,避免松动。定期检查连接点,以确保长期的可靠性和稳定性。
    - 优化方案: 在高温环境下使用时,可选择更大直径的磁线以提升热稳定性。

    5. 兼容性和支持


    - 兼容性: 与大小为 1 的磁线终端配套使用。
    - 支持和维护: 如需技术支持,请拨打 +1 800 522 6752 联系制造商。

    6. 常见问题与解决方案


    - 问题: 端子接触不良。
    - 解决办法: 检查磁线插入是否到位,确保绝缘位移连接良好。
    - 问题: 端子温度过高。
    - 解决办法: 选择更大直径的磁线以增加散热效果。

    7. 总结和推荐


    综合评估:
    - 优点: 高可靠性、广泛应用、易于安装、环保合规。
    - 推荐使用: 适用于多种工业及消费电子设备,是电气连接的理想选择。
    这款 MAG-MATE 电子元器件产品凭借其高可靠性、广泛应用以及易于安装等特点,在市场上具有很强的竞争力。推荐在电力系统、通信设备、工业自动化等领域使用,以满足高可靠性需求。

964252-1参数

参数
长*宽*高 11mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

964252-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

964252-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 964252-1 964252-1数据手册

964252-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
