5-104439-5

厂牌: TE CONNECTIVITY
产品描述: 22-26 AWG Receptacle 2.54mm 1 6pin 760nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 60.706mm(长度)*2.4892mm(高度)
供应商型号: 5-104439-5
供应商: Master
标准整包数: 10

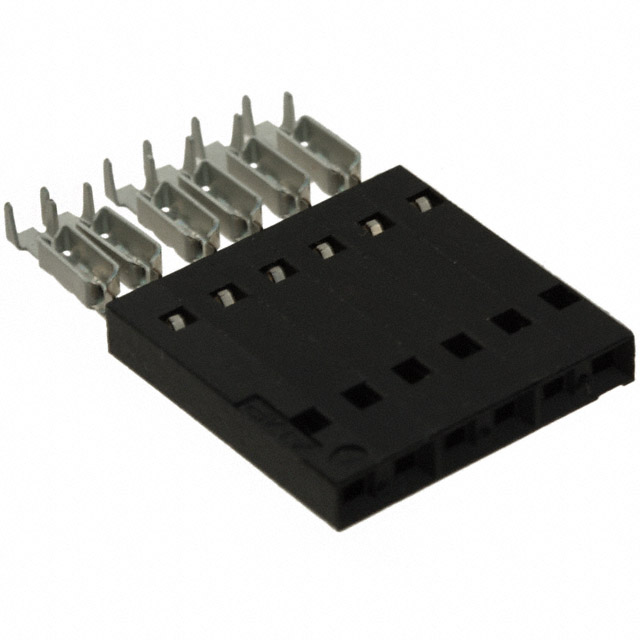

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-104439-5

5-104439-5概述


    产品简介


    产品名称: AMPMODU MTE 5-104439-5 连接器组件
    产品类型: 线到板连接器装配件
    主要功能:
    - 支持信号电路应用
    - 具备高接触压力和可靠的绝缘电阻
    - 支持6个位置和单排配置
    应用领域:
    - 适用于信号电路
    - 广泛应用于各种工业自动化、汽车电子、通信设备等领域

    技术参数


    - 中心线间距: 2.54 mm [0.1 in]
    - 位置数: 6
    - 连接系统: 线到板
    - 接触方式: 插座
    - 接触终止方式: 压接、绝缘位移(IDC)
    - 材料: 接触部分采用磷青铜,外壳采用热塑性材料
    - 电流承载能力: 最大3 A
    - 最大耐压: 600 VAC
    - 最小绝缘电阻: 5000 MΩ
    - 最大操作电压: 267 V
    - 使用温度范围: -65 – 105 °C [-85 – 221 °F]
    - 防水性能: 不可密封
    - 尺寸: 高度 2.49 mm [0.098 in]

    产品特点和优势


    - 高性能接触: 具备高接触压力和可靠的绝缘电阻
    - 多样化的连接选项: 支持压接和绝缘位移两种方式
    - 卓越的操作稳定性: 在宽广的操作温度范围内具有稳定的性能
    - 符合国际标准: 通过CSA、UL等认证
    - 阻燃等级: UL 94V-0
    - 低卤素含量: 不含铅、镉等有害物质
    - 易于安装: 具有电缆固定功能

    应用案例和使用建议


    应用场景:
    - 在工业自动化设备中用于信号传输
    - 汽车电子设备中实现板间连接
    - 通信设备中的信号连接点
    使用建议:
    - 确保正确的电线直径范围为 1.37 mm [0.054 in],以保证最佳的接触效果
    - 在焊接过程中使用合适的焊料,确保良好的电连接性
    - 安装时确保插头与插座对准,避免错位导致接触不良

    兼容性和支持


    兼容性:
    - 该连接器组件可与同类TE Connectivity生产的部件配合使用,如58336-1、555162-000、5748676-3等
    - 与其他品牌的类似产品可能需要额外的适配器
    支持信息:
    - 如需技术支持,可拨打 +1 800 522 6752
    - 访问TE官方网站获取更多合规文档和技术支持

    常见问题与解决方案


    1. 问题: 接触不良
    - 解决方案: 确认电线直径在允许范围内,重新进行压接或绝缘位移操作
    2. 问题: 插拔力过大
    - 解决方案: 检查接触部位是否有异物,确保接触表面清洁无污垢
    3. 问题: 连接器受热变形
    - 解决方案: 检查安装环境温度,确保不超过规定的工作温度范围

    总结和推荐


    综述:
    - AMPMODU MTE 5-104439-5 连接器组件具备高性能的接触压力和出色的绝缘性能
    - 适用于广泛的工业应用,特别是在信号传输和板间连接方面表现优异
    - 该产品在设计上考虑了多种环境因素,如宽泛的工作温度范围和高标准的电气性能
    推荐:
    - 强烈推荐在信号传输和板间连接的应用中使用此连接器组件,特别是在工业自动化、汽车电子和通信设备领域
    - 通过与TE Connectivity的其他产品配套使用,可进一步提升整体系统的可靠性和稳定性

5-104439-5参数

参数
触头镀层厚度 760nm
类型 Receptacle
排数 1
电缆端接 IDC
线规 22-26 AWG
颜色 黑色
触头镀层
针脚数 6pin
间距 2.54mm
长*宽*高 60.706mm(长度)*2.4892mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

5-104439-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104439-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 5-104439-5 5-104439-5数据手册

5-104439-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.7835 ¥ 32.0462
100+ $ 3.5425 ¥ 29.4544
250+ $ 3.392 ¥ 28.1882
378+ $ 2.0882 ¥ 17.3533
756+ $ 1.6458 ¥ 13.4775
1134+ $ 1.6142 ¥ 13.2183
1512+ $ 1.6142 ¥ 13.2183
库存: 362
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 320.46
