533268-6

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn HDI RCP 135 POS 2.54mm Solder RA Thru-Hole Tube
供应商型号: N-533268-6
供应商: 云汉优选
标准整包数: 4
TE CONNECTIVITY 背板连接器 - 专用 533268-6

533268-6概述


    产品简介

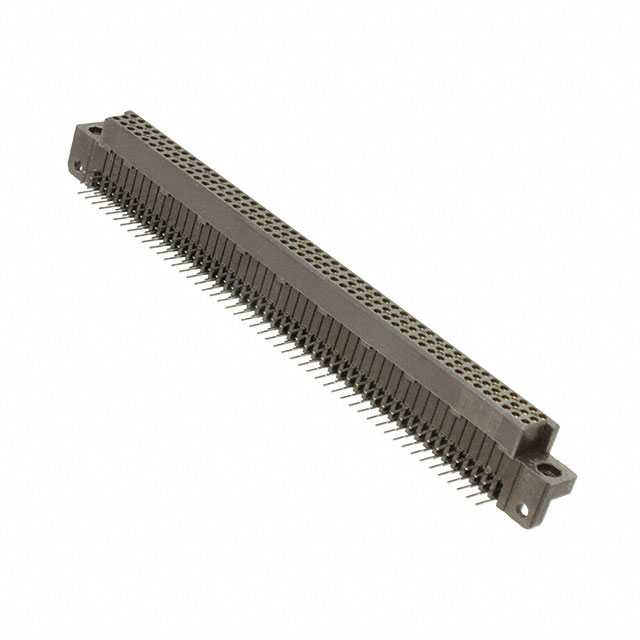

    本产品为PCB贴装式插座(PCB Mount Receptacle),采用直角安装方式,适用于板对板连接。该插座具有135个接触位置,中心线间距为2.54毫米(0.1英寸),镀金材质,采用通孔焊接技术,信号传输接口颜色为黑色,并以管状包装提供。它主要应用于印刷电路板组装和高密度互连系统中,能够在各种严苛环境下保持稳定的信号传输能力。

    技术参数


    - 产品类型: PCB贴装式插座,直角安装,板对板连接
    - 接触位置数量: 135个
    - 行数: 3行
    - 连接系统: 板对板连接
    - 中心线间距: 2.54毫米(0.1英寸)
    - 接触材料: 铜合金基材,接触面镀金,厚度0.76微米(30微英寸)
    - 绝缘电阻: 3兆欧姆
    - 接触电流承载能力: 最大3安培
    - 接头长度: 3.05毫米(0.12英寸)
    - 包装数量: 4个
    - 工作温度范围: -65°C至125°C(-85°F至257°F)
    - 阻燃等级: UL 94V-0
    - 符合标准: 欧盟RoHS指令2011/65/EU不符合,欧盟ELV指令2000/53/EC符合豁免条件,中国RoHS 2指令MIIT第32号令受限物质超过阈值,欧盟REACH法规(EC)No. 1907/2006目前处于候选名单中。

    产品特点和优势


    该产品具备以下优势:
    - 高可靠性: 3兆欧姆的绝缘电阻保证了稳定的电气性能。
    - 耐高温: 能够在-65°C至125°C的工作温度范围内稳定运行。
    - 耐用性强: 铜合金基材加上金镀层提高了接触点的耐用性和抗氧化性。
    - 易于安装: 直角安装设计和通孔焊接技术简化了安装过程。
    - 环境友好: 符合多项环保标准,确保长期使用时的安全性。

    应用案例和使用建议


    应用场景
    - 板对板连接: 在需要密集互连的印刷电路板之间进行稳定可靠的信号传输。
    - 自动化设备: 适用于自动化制造设备中的连接器,如机器人手臂、输送带控制系统等。
    - 通信设备: 在通信基站和路由器中用于高速信号传输。
    使用建议
    - 确保安装时正确对准接触位置,避免损坏。
    - 安装过程中注意焊接温度和时间,避免过热导致性能下降。
    - 定期检查并清洁接触区域,以保持良好的电气连接。

    兼容性和支持


    - 兼容部件:
    - TE Part #5646737-1
    - TE Part #3-646574-0
    - TE Part #598215-8
    - TE Part #1-103165-1
    - TE Part #1-211431-8
    - TE Part #532433-6
    厂商提供电话技术支持服务(+1 800 522 6752),并可在TE官网获取更多产品文档和技术支持信息。

    常见问题与解决方案


    1. 问题: 插座接触不良。
    - 解决方法: 检查插针和插座的接触面是否有氧化物或污垢,必要时清洁并重新安装。

    2. 问题: 焊接过程中插座损坏。
    - 解决方法: 确保焊接温度和时间控制得当,建议参考技术手册中的焊接指导。

    3. 问题: 插座无法正常插入或拔出。
    - 解决方法: 检查插针和插座是否对齐,确保安装过程中没有错位。

    总结和推荐


    综上所述,该PCB贴装式插座凭借其高可靠性、耐温性及出色的耐用性,在多种工业应用场景中表现出色。通过提供多种配套产品和优质的技术支持,厂商为其用户提供了便捷的集成解决方案。建议在需要稳定可靠的板对板连接场景中优先考虑使用此产品,特别是在高密度互连系统中。

533268-6参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

533268-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

533268-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 533268-6 533268-6数据手册

533268-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 55.0564 ¥ 467.9794
8+ $ 52.5712 ¥ 446.8552
12+ $ 51.153 ¥ 434.8005
库存: 12
起订量: 4 增量: 4
交货地:
最小起订量为:4
合计: ¥ 1871.91
