首页  >  产品百科  >  40VSK6

40VSK6

产品分类: 滤波器配件
厂牌: TE CONNECTIVITY
产品描述: 泰科 单相电源线滤波器 Corcom SK系列, 250 V 交流, 法兰安装
供应商型号: 1863539
供应商: 海外现货
标准整包数: 4

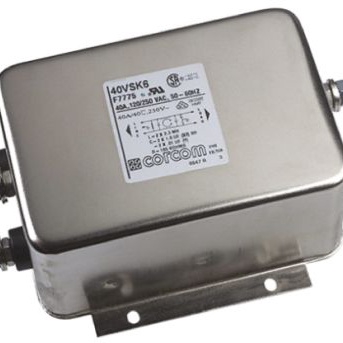

TE CONNECTIVITY 滤波器配件 40VSK6

40VSK6概述

    3 to 40 Amp High Performance K Series RFI Power Line Filters

    产品简介


    3 to 40 Amp High Performance K Series RFI Power Line Filters 是一款专为电源管理系统(SMPS)设计的高性能射频干扰(RFI)滤波器。该系列滤波器旨在降低设备产生的传导噪声,确保设备符合美国FCC和欧洲CISPR的相关标准。这些滤波器特别适用于开关模式电源(SMPS),能够有效控制线到地和线到线的传导发射。

    技术参数


    该系列滤波器具有以下技术参数和性能指标:
    | 参数 | 值 |

    | 最大泄漏电流 | VSK模型:3A, 6A, 10A @ 120VAC 60Hz: 0.4mA, 250VAC 50Hz: 0.7mA
    20A, 30A, 40A @ 120VAC 60Hz: 0.75mA, 250VAC 50Hz: 1.25mA |
    | 高压测试(1分钟) | 线到地:2250VDC
    线到线:1450VDC |
    | 工作频率 | 50/60 Hz |
    | 额定电压(最大) | 250VAC |
    | 额定电流 | 3A, 6A, 10A, 20A, 30A, 40A |
    插入损耗指标(dB):
    - 线到地:
    - VSK模型:3A, 6A, 10A @ 0.01MHz: 4, 0.08MHz: 23
    - ESK模型:3A, 6A, 10A @ 0.01MHz: 4, 0.08MHz: 22
    - 线到线:
    - VSK模型:3A, 6A @ 0.01MHz: 1, 0.08MHz: 3
    - ESK模型:3A, 6A @ 0.01MHz: 1, 0.08MHz: 3

    产品特点和优势


    - 高可靠性:通过高压测试(线到地2250VDC,线到线1450VDC),确保长时间稳定运行。
    - 低泄漏电流:VSK和ESK模型均能满足VDE便携式设备和(120伏特)UL 544非患者医疗设备的极低泄漏电流要求。
    - 特殊设计:ESK6C和VSK6C型号额外配备了单独的地电路电感,能够在RF频率下隔离设备外壳和电源线接地。

    应用案例和使用建议


    这些滤波器广泛应用于各种工业和医疗设备中,如开关电源、工业自动化系统等。对于需要严格控制电磁干扰的应用,推荐使用ESK6C和VSK6C型号以实现更高效的屏蔽效果。此外,在设计时应确保滤波器的额定电流与设备的负载匹配,以避免过载。

    兼容性和支持


    该系列滤波器设计兼容多种安装方式,易于集成到现有的电力系统中。厂商提供全面的技术支持和维护服务,确保客户能够顺利使用并解决潜在问题。

    常见问题与解决方案


    - 问题:设备启动后存在较高噪声。
    - 解决方案:检查滤波器是否正确连接且额定电流匹配。
    - 问题:滤波器泄漏电流超标。
    - 解决方案:更换至ESK6C或VSK6C型号,进行地电路隔离。
    - 问题:设备不能通过电磁兼容测试。
    - 解决方案:增加额外滤波器,调整滤波器位置或更换更高规格的滤波器。

    总结和推荐


    3 to 40 Amp High Performance K Series RFI Power Line Filters 是一款高效可靠的RFI滤波器,适用于多种高要求应用。其独特的设计和卓越的性能使其在市场上具备显著的竞争优势。强烈推荐给那些需要严格控制传导噪声并确保设备合规性的应用场景。

40VSK6参数

参数
长*宽*高 163.83mm*55.4mm*55.4mm
安装方式 法兰安装,螺纹安装,铰轴安装

40VSK6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

40VSK6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 滤波器配件 TE CONNECTIVITY 40VSK6 40VSK6数据手册

40VSK6封装设计

查看详情并下载
Symbol
Footprint
3D Model
