1-2342077-4

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-1-2342077-4
供应商: 云汉优选
标准整包数: 1

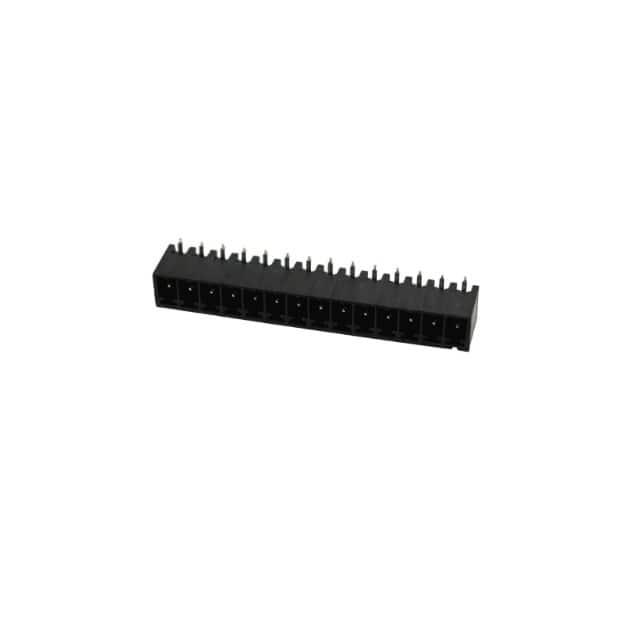

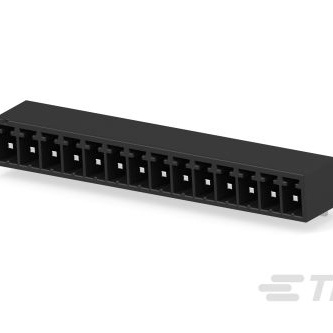

TE CONNECTIVITY 接线座- 接头/插头和插口 1-2342077-4

1-2342077-4概述

    电子元器件技术手册解析
    本文将详细介绍一款由TE Connectivity公司生产的高性能电子连接器,这款产品在高温度环境下具有出色的稳定性和可靠性。我们将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等方面进行全面分析。

    产品简介


    这款连接器属于高温度电子连接器,主要用于需要高温稳定性的场合,如工业控制、汽车电子、家电控制板等。它采用了高性能的材料制造,具有良好的机械特性和电气特性,能够确保长时间稳定运行。

    技术参数


    以下是该电子连接器的主要技术规格和性能参数:
    | 参数名称 | 规格 |

    | 材料和表面处理 | 高温聚酰胺(UL94V-0),黑色;铜合金,镀锡 |
    | 插头最大插入力 | 每个接点3.0N |
    | 插头最小拔出力 | 每个接点1.5N |
    | 最大工作电压 | 300V |
    | 最大工作电流 | 11A |
    | 接触电阻 | 小于15毫欧 |
    | 绝缘电阻 | 大于1000兆欧(500V直流) |
    | 工作温度范围 | -40°C至+105°C |
    | 推荐PCB孔径 | 1.3mm |
    | PCB板厚度 | 最大1.6mm |

    产品特点和优势


    1. 高温稳定性:能够在-40°C到+105°C的温度范围内稳定工作。
    2. 高强度材料:采用高温聚酰胺和镀锡铜合金,确保长时间耐久性。
    3. 低接触电阻:接触电阻小于15毫欧,保证电气性能的稳定性。
    4. 高绝缘性能:绝缘电阻大于1000兆欧,确保安全可靠。

    应用案例和使用建议


    这款连接器适用于工业控制、汽车电子、家电控制板等领域。在实际应用中,应确保插头插入力和拔出力符合标准要求,以避免因接触不良导致的故障。此外,在安装时应注意保证推荐的PCB孔径和厚度,以确保最佳的电气和机械性能。

    兼容性和支持


    该产品与其他标准连接器具备良好的兼容性,可方便地集成到现有的系统中。TE Connectivity提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时的帮助。

    常见问题与解决方案


    1. 问题:插头容易松动
    - 解决方案:检查插入力是否达到标准要求,必要时重新安装并调整插头位置。

    2. 问题:接触电阻过大
    - 解决方案:检查接触面是否清洁,如有污渍需清洗干净后再重新安装。
    3. 问题:绝缘电阻不达标
    - 解决方案:检查是否有水或杂质进入连接器内部,必要时拆开清洁后重新装配。

    总结和推荐


    总体来说,这款TE Connectivity的高温度电子连接器在材料选择、设计和性能方面表现出色,适用于各种高温环境下的应用。我们强烈推荐此款产品给需要高稳定性和高可靠性的客户。无论是在工业控制还是汽车电子领域,这款连接器都将是您的理想选择。如果您有任何疑问或需要进一步的支持,请联系TE Connectivity的技术支持团队。

1-2342077-4参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1-2342077-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2342077-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1-2342077-4 1-2342077-4数据手册

1-2342077-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 27.878 ¥ 236.963
10+ $ 26.6152 ¥ 226.2292
20+ $ 25.8978 ¥ 220.1313
39+ $ 25.4388 ¥ 216.2298
200+ $ 23.1234 ¥ 196.5489
库存: 395
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 947.85
直接购买
加入购物车
