6450869-9

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY

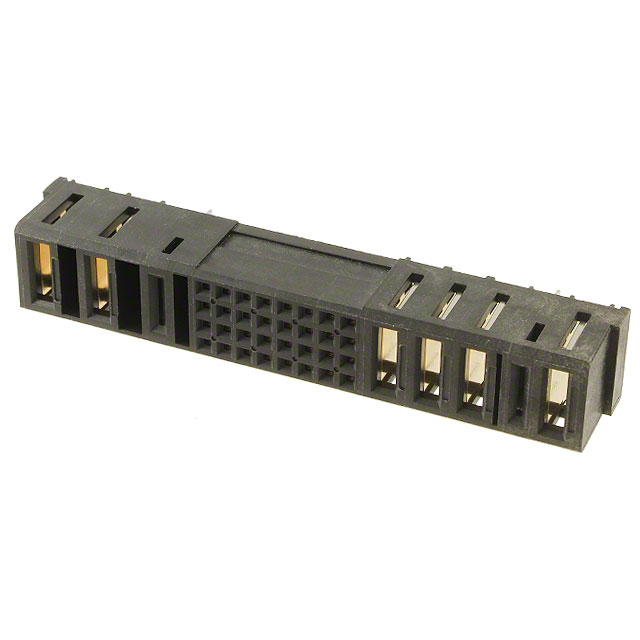

产品描述: Conn HDR and Receptacle RCP 8Power/32Signal POS Press Fit ST Thru-Hole 96 Terminal 1 Port
供应商型号: N-6450869-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 6450869-9

6450869-9概述

    电子元器件产品技术手册解析
    本文将对TE Connectivity的产品6450869系列进行详细的介绍和技术解析,以帮助工程师和采购人员更好地了解和使用该产品。

    1. 产品简介


    6450869系列是TE Connectivity生产的一种垂直式多触点插头装配件(Vertical Receptacle Assembly),主要用于电气连接领域。该系列产品适用于需要高可靠性的信号传输和电力传输的应用场合,广泛应用于汽车、通信、工业控制等领域。

    2. 技术参数


    6450869系列的具体技术规格如下:
    - 材料:外壳采用玻璃填充高温热塑塑料(UL94 V-O等级);电源接触部分采用高导电铜合金。
    - 接触面处理:信号和电源接触部分均采用贵重金属镀层。
    - 尺寸规格:
    - 尾部长度:0.1025英寸至0.170英寸(标准和中空尾部)
    - 宽度:0.115英寸至0.340英寸
    - 长度:0.200英寸至5.990英寸
    - 孔径:标准为0.040英寸孔径,厚度范围为0.0453英寸±0.0010英寸
    - 压接尾部:可选标准长度(0.135英寸和0.115英寸)
    - 其他配置:可按需定制不同数量的信号和电源触点

    3. 产品特点和优势


    - 高性能:采用贵重金属镀层的接触面设计,确保可靠的信号传输和电力传输。
    - 多样化配置:可根据客户需求提供多种配置,包括不同的触点数量和类型(低功率信号触点、高功率信号触点)。
    - 耐用性:采用高强度材料和严格的设计规范,提高产品的耐用性和可靠性。
    - 灵活性:适用于各种复杂的应用环境,支持在汽车、通信、工业控制等多个领域的应用。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车行业中用于动力系统和传感器接口连接。
    - 在通信基站中用于天线馈线和信号传输模块的连接。
    - 在工业控制系统中用于电机控制单元和传感器之间的连接。
    使用建议:
    - 确保正确安装接触部件,避免物理损坏。
    - 定期检查连接部位,确保良好的电气接触。
    - 注意环境温度和湿度的影响,避免在极端条件下使用。

    5. 兼容性和支持


    6450869系列兼容各种标准的电路板孔径和尾部压接工具,确保与其他电子元器件的兼容性。此外,TE Connectivity提供详尽的技术文档和在线支持服务,包括快速响应的客户支持和技术咨询。

    6. 常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方案:检查接触部位是否有氧化或其他污染,重新安装并确保紧密接触。
    - 问题2:接触电阻高。
    - 解决方案:检查镀层是否完好,如有必要,重新清洁接触面并重新安装。
    - 问题3:尾部变形。
    - 解决方案:使用合适的压接工具,并确保按照规范操作。

    7. 总结和推荐


    综上所述,6450869系列作为一种高性能、多功能的垂直式多触点插头装配件,在多个领域都有出色的表现。其出色的电气性能和可靠耐用性使其成为众多应用的理想选择。强烈推荐此系列用于需要高可靠性和高性能连接的应用场合。

6450869-9参数

参数
长*宽*高 71.62mm(长度)*11.93mm(高度)
安装方式 梁安装,通孔安装
零件状态 停产
包装方式 盒装,托盘

6450869-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6450869-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 6450869-9 6450869-9数据手册

6450869-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.208 ¥ 61.268
40+ $ 6.8804 ¥ 58.4834
75+ $ 6.681 ¥ 56.7885
150+ $ 6.5484 ¥ 55.6614
库存: 154
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 919.02
