OUAZ-SH-124L

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, G5V, 线圈电压24V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 5117412
供应商: 欧时
标准整包数: 1

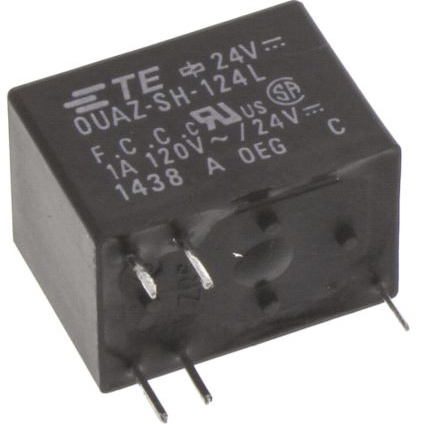

TE CONNECTIVITY 信号继电器 OUAZ-SH-124L

OUAZ-SH-124L概述

    电子元器件产品技术手册



    产品简介




    本技术手册详细介绍了泰科电子(TE Connectivity)的型号为OUAZ的信号继电器。这种微型密封PC板继电器具有单极双掷(1 Form C, SPDT)和单极单掷(1 Form A, SPST-NO)两种触点排列方式,适用于电信通信和办公机器等领域。继电器采用镀金覆盖的银钯合金接触器,适用于低负载情况,能确保长时间可靠的工作。


    技术参数




    - 额定电压: 24VDC, 120VAC
    - 最大切换电压: 24VDC, 120VAC
    - 额定电流: 1A
    - 切换功率: 120VA, 30W
    - 接触材料: 银钯合金(AgPd Alloy)
    - 最小推荐接触负载: 1mA, 1VDC
    - 初始接触电阻: 50mΩ,100mA,6VDC
    - 操作频率: 72,000次/小时
    - 操作/释放时间: 标准线圈:5/7ms;敏感线圈:10/7ms
    - 电寿命: 1A,120VAC(阻性),100,000次;1A,24VDC(阻性),100,000次
    - 机械寿命: 10,000,000次
    - 磁系统: 线圈电压范围:5至24VDC
    - 绝缘数据: 初始耐压值(触点间): 500Vrms;触点与线圈间:1000Vrms(高绝缘版为1500Vrms)
    - 初始浪涌耐受电压: 触点与线圈间:1500V (10/160μs)
    - 泄漏/爬电距离: 触点与线圈间:1.5/1.76mm
    - 工作温度: 标准线圈:-30°C至+60°C;敏感线圈:-30°C至+70°C
    - 防护等级: 符合IEC 61810 RTII-防流体和RTIII-耐洗要求
    - 振动/冲击抵抗力: 符合IEC 60068-2-27标准


    产品特点和优势




    - 多功能性: 1 Form A(常开)、1 Form C(转换)两种触点组合,适合多种应用场景。
    - 高可靠性: 采用银钯合金触点,适合低负载应用,初始接触电阻小,确保良好的导电性。
    - 耐用性强: 机械寿命达到1000万次,电气寿命则超过100,000次。
    - 广泛适用性: 可通过选择不同类型的线圈来适应不同的电压需求,从3VDC到24VDC不等。


    应用案例和使用建议




    - 电信通信: 在电话交换机和路由器中使用,以实现电路的快速切换。
    - 办公机器: 用于打印机、复印机等设备中,提供控制信号的通断。
    - 设计建议: 建议在安装时考虑线圈的温度上升情况,确保长期稳定运行。注意环境条件(如湿度和温度)对产品性能的影响,必要时可选择高绝缘版本。


    兼容性和支持




    - 兼容性: 继电器支持各种标准线圈电压,包括3VDC、5VDC、6VDC、9VDC和24VDC。可根据具体需求选择标准型或敏感型线圈。
    - 技术支持: 泰科电子提供了详尽的技术支持文档,包括操作手册和应用笔记,可通过官方网站获取。同时,授权分销商可以提供即时配送服务。


    常见问题与解决方案




    - 问题: 操作/释放时间不符合预期。
    - 解决方案: 检查电源电压是否符合指定范围,确认是否有外部干扰导致延迟。
    - 问题: 触点电阻偏高。
    - 解决方案: 检查接触器是否有灰尘或其他污染物,清洁触点或更换新的继电器。
    - 问题: 继电器温度上升异常。
    - 解决方案: 核实散热条件,避免过载,检查周围环境温度是否过高。


    总结和推荐




    这款型号为OUAZ的信号继电器以其高可靠性、长寿命和广泛的适用性在市场上具有显著的竞争优势。无论是电信通信还是办公设备的应用,它都能提供高效可靠的信号切换。对于需要频繁信号切换且要求低功耗的应用场合,强烈推荐使用此产品。

OUAZ-SH-124L参数

参数
绝缘 -
触头外形 -
释放时间 -
最大开关电流 1A
交流开关电压 120V
直流开关电压 -
交流线圈电压 -
线圈电流 -
线圈电阻 2.8KΩ
负载电流额定值 -
插入损耗 -
运行时间 -
直流线圈电压 24V
长*宽*高 15.4mm*11.2mm*11.2mm
通用封装 SPDT
安装方式 PCB安装,通孔安装

OUAZ-SH-124L厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OUAZ-SH-124L数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY OUAZ-SH-124L OUAZ-SH-124L数据手册

OUAZ-SH-124L封装设计

查看详情并下载
Symbol
Footprint
3D Model
