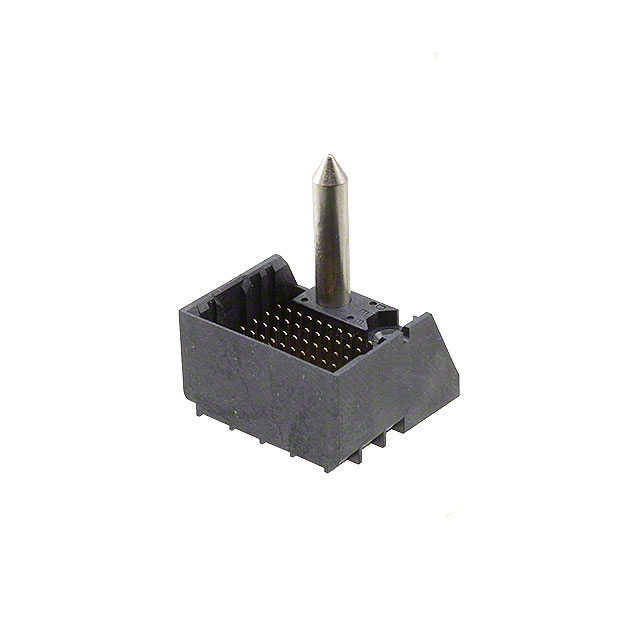

2149979-3

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane PL 48Signal/24Ground POS 1.9mm Press Fit ST Thru-Hole Box/Tube
供应商型号: 571-2149979-3
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 2149979-3

2149979-3概述

    高速背板连接器(IMPACT系列)技术手册

    产品简介


    该产品是一款具有高性能的高速背板连接器(IMPACT系列),编号为2149979-3。它是一种用于印刷电路板(PCB)的垂直安装连接器,设计为板对板连接系统。这种连接器适用于多种高要求的应用场景,如电信、数据中心和高性能计算等领域。由于其卓越的信号传输能力和广泛的适用范围,该产品在众多行业中被广泛采用。

    技术参数


    - 类型:72位,键控对齐,12行6列
    - 尺寸:长度19.3 mm,高度11.95 mm,宽度20.8 mm
    - 脚距:1.9 mm
    - 工作电压:30 VAC
    - 最大电流:0.75 A
    - 阻抗:100 Ω
    - 信号速率:20 – 25 Gb/s
    - 引脚数:72个位置,其中信号引脚48个,接地引脚24个
    - 工作温度范围:-55 °C 至 85 °C
    - 材质:LCP(液晶聚合物)
    - 认证:CSA认证,UL认证

    产品特点和优势


    1. 信号完整性:高信号完整性,适用于20 – 25 Gb/s的数据传输率。
    2. 机械稳固性:完全屏蔽,具有强大的抗电磁干扰能力。
    3. 快速连接和拆卸:垂直安装设计使得连接和拆卸过程简单快捷。
    4. 多功能性:具备多种引脚配置,适用于不同的应用需求。
    5. 环保材料:低卤素材料,符合多项环保标准,如RoHS、REACH等。

    应用案例和使用建议


    该连接器特别适用于需要高可靠性的电信设备、服务器和存储系统中。例如,在一个数据中心项目中,这些连接器可以连接不同服务器之间的高速数据通道。使用时应注意确保连接器的安装位置正确无误,以避免错误插拔导致信号干扰或损坏。在布线时应尽量保持信号走线整齐,减少干扰源。

    兼容性和支持


    该连接器与同类的其他IMPACT系列产品兼容。TE公司提供全面的技术支持,包括电话咨询和技术文档下载。用户还可以通过访问TE官方网站获取更多详细的产品信息和支持服务。

    常见问题与解决方案


    - 问题1:如何正确安装连接器?
    - 解决方案:请参考产品手册中的安装步骤,确保引脚对准并按照指定力矩紧固螺钉。
    - 问题2:连接器安装后出现信号异常怎么办?
    - 解决方案:检查是否有短路现象或接触不良的情况,重新确认连接器的安装位置是否正确。
    - 问题3:连接器的使用寿命如何延长?
    - 解决方案:避免在高温环境中长期使用,定期进行清洁和检查,确保连接器处于良好的工作状态。

    总结和推荐


    该款高速背板连接器(IMPACT系列)以其出色的信号传输能力、可靠性及环保特性,成为众多行业首选的连接解决方案。其坚固的设计、优异的信号完整性以及广泛的兼容性使其在市场上具备显著的竞争优势。综上所述,强烈推荐在高要求的应用场景中选用这款产品。

2149979-3参数

参数
长*宽*高 19.3mm(长度)*20.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2149979-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2149979-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2149979-3 2149979-3数据手册

2149979-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.995 ¥ 109.8078
10+ $ 9.9468 ¥ 84.0505
25+ $ 8.6184 ¥ 72.8255
100+ $ 8.1 ¥ 68.445
250+ $ 7.161 ¥ 60.5105
500+ $ 7.035 ¥ 59.4458
库存: 449
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.8
