7-2176380-9

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 10KΩ ±0.1% 200mW ±10ppm/℃ 0805
供应商型号: 1873096
供应商: 海外现货
标准整包数: 25
TE CONNECTIVITY 贴片电阻 7-2176380-9

7-2176380-9概述

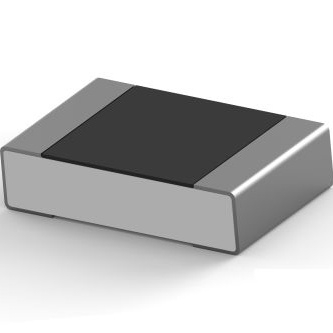

    # TE Connectivity RQ73 系列 SMD 薄膜精密电阻器

    产品简介


    TE Connectivity 推出的 RQ73 系列 SMD 薄膜精密电阻器是一款汽车级的产品,专为要求严苛的应用设计。该系列是高度成功的 RN73 系列的姐妹产品,采用高精度激光调阻技术,具有卓越的性能。RQ73 系列电阻器适用于汽车、医疗设备、测量仪器及工业应用等多种领域。

    技术参数


    | 参数名称 | RQ73 1E (0402) | RQ73 1J (0603) | RQ73 2A (0805) | RQ73 2B (1206) |

    | 尺寸(毫米) | 1.00 ± 0.10 | 1.55 ± 0.10 | 2.00 ± 0.10 | 3.10 ± 0.10 |
    | 电阻值范围 | 40Ω ~ 35K | 40Ω ~ 130K | 10Ω ~ 350K | 10Ω ~ 1MΩ |
    | 电阻容差 | ±0.1% | ±0.1% | ±0.1% | ±0.1% |
    | 温度系数 | ±10 ppm/°C | ±10 ppm/°C | ±10 ppm/°C | ±10 ppm/°C |
    | 最大耗散功率(W) | 0.0625 | 0.15 | 0.2 | 0.4 |
    | 最大工作电压(V) | 50 | 75 | 100 | 200 |
    | 最大过载电压(V) | 100 | 150 | 200 | 400 |
    | 工作温度范围(℃) | -55 ~ 155 | -55 ~ 155 | -55 ~ 155 | -55 ~ 155 |

    产品特点和优势


    RQ73 系列电阻器具有多种优势:
    1. 激光调阻技术:高精度激光调阻确保了极高的电阻精度。
    2. 抗腐蚀保护层:特别的钝化层能有效防止腐蚀,提高了产品的可靠性和耐用性。
    3. 硫化物耐受性:通过 ASTM B809-95 测试验证,适用于硫化环境。
    4. 符合 RoHS 规范:环保材料,符合欧盟 RoHS 指令。
    5. 汽车级认证:通过 AEC-Q200 认证,适用于高可靠性要求的场合。

    应用案例和使用建议


    应用案例
    RQ73 系列电阻器广泛应用于汽车电子系统、医疗设备、测量仪器和工业自动化等领域。例如,在汽车电子系统中用于传感器信号调节、电源管理和电路保护等关键环节。
    使用建议
    1. 热管理:在高功耗情况下,应注意散热措施,避免因温度过高导致性能下降。
    2. 布局规划:在 PCB 布局时,应考虑信号完整性,合理布置电阻以减少干扰。
    3. 焊接条件:确保焊接条件符合规范,避免因焊接不良导致的性能问题。

    兼容性和支持


    RQ73 系列电阻器设计兼容现代电子制造工艺,可应用于不同类型的 PCB 和陶瓷基板。制造商提供了详细的技术支持和售后服务,包括在线帮助资源和客服热线。

    常见问题与解决方案


    1. 问:如何识别电阻值?
    - 答:电阻值可通过标识码识别,如 "222" 表示 2.2KΩ,具体参见标记规则。
    2. 问:电阻器在高温环境下的表现如何?
    - 答:在最高温度环境下进行长时间测试,电阻变化率在规定范围内,保证了稳定性。
    3. 问:如何进行焊接?
    - 答:推荐使用红外焊接方法,确保焊接条件符合标准,焊接过程中的温度控制需严格按照技术手册进行。

    总结和推荐


    总体而言,RQ73 系列电阻器凭借其高精度、稳定性和广泛的适用范围,成为众多应用领域的理想选择。无论是汽车电子还是医疗设备,这些电阻器都能提供可靠的性能保障。因此,强烈推荐在需要高性能电阻器的应用中使用 RQ73 系列产品。

7-2176380-9参数

参数
电阻值 10KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±10ppm/℃
通用封装 0805
应用等级 汽车级

7-2176380-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-2176380-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 7-2176380-9 7-2176380-9数据手册
