2176370-7

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 619Ω ±0.1% 150mW ±10ppm/℃ 0603
供应商型号: 1866392
供应商: 海外现货
标准整包数: 250

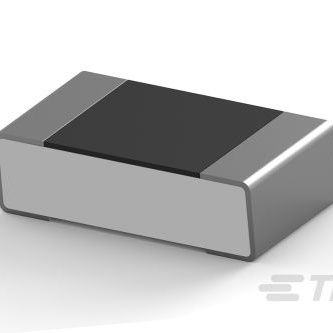

TE CONNECTIVITY 贴片电阻 2176370-7

2176370-7概述


    产品简介


    TE Connectivity 新推出的RQ73系列汽车级薄膜精密芯片电阻,是RN73系列的姊妹产品。这些电阻采用高品质原材料制造,并通过激光调整以确保高精度的容差。它们不仅适用于汽车领域,还广泛应用于医疗设备、测量仪器和工业应用等领域。RQ73系列薄型薄膜电阻具有高可靠性、高精度的特点,适用于各种苛刻环境的应用。

    技术参数


    - 类型: SMD TaN 薄膜电阻
    - 尺寸:
    - 0402: 长 1.00 ± 0.10 mm,宽 0.50 ± 0.05 mm
    - 0603: 长 1.55 ± 0.10 mm,宽 0.80 ± 0.10 mm
    - 0805: 长 2.00 ± 0.10 mm,宽 1.25 ± 0.10 mm
    - 1206: 长 3.10 ± 0.10 mm,宽 1.60 ± 0.10 mm
    - 阻值范围:
    - 0402: 40 Ω 至 35 kΩ
    - 0603: 40 Ω 至 130 kΩ
    - 0805: 10 Ω 至 350 kΩ
    - 1206: 10 Ω 至 1 MΩ
    - 最大功率:
    - 0402: 0.0625 W
    - 0603: 0.15 W
    - 0805: 0.2 W
    - 1206: 0.4 W
    - 最大工作电压 (DC或RMS):
    - 0402: 50 V
    - 0603: 75 V
    - 0805: 100 V
    - 1206: 200 V
    - 耐受过载电压 (DC或RMS):
    - 0402: 100 V
    - 0603: 150 V
    - 0805: 200 V
    - 1206: 400 V
    - 温度系数 (TCR): ±10 PPM/°C
    - 操作温度: -55 °C 至 155 °C

    产品特点和优势


    RQ73系列电阻具有多项独特优势:
    - AEC-Q200认证: 适合汽车领域的高可靠性要求。
    - 硫化防护: 通过ASTM B809-95湿气测试,具备良好的硫化抗性。
    - 高精度: 阻值精度可达 ±0.1%,并且 TCR 精度高达 ±10 PPM/°C。
    - 环境适应性强: 具备高耐热性、高湿度环境下的稳定性和抗震性,可在极端环境下保持高性能。
    - 易于安装: 适用于自动放置系统,可轻松安装于陶瓷基板及PCB上。

    应用案例和使用建议


    RQ73系列电阻已在多种应用环境中得到验证,例如:
    - 汽车电子: 在汽车发动机控制单元(ECU)中稳定使用。
    - 医疗设备: 在医疗设备的电路设计中提供精确控制。
    - 工业控制: 在工业控制系统中稳定运行,满足高精度要求。
    使用建议:
    - 建议在使用过程中避免暴露于腐蚀性气体或高温环境,以延长使用寿命。
    - 在安装时,应使用可靠的焊接工艺,确保连接牢固且无损坏。
    - 如需对长期稳定性进行监测,建议定期检查产品的焊接状况。

    兼容性和支持


    RQ73系列电阻适用于大多数现代电子设备,尤其是那些需要高可靠性和精确度的场合。厂商提供全面的技术支持,包括在线帮助、电话咨询和实时聊天服务。

    常见问题与解决方案


    1. 问:如何判断电阻是否出现质量问题?
    - 答:可以按照手册中的检测方法,如温度循环试验、振动试验等来检查其性能稳定性。

    2. 问:在焊接过程中需要注意哪些事项?
    - 答:焊接时要严格按照规定的温度曲线进行,避免过高的温度导致损坏。使用铅-free焊料时要特别注意焊接时间不要过长。

    3. 问:如何选择正确的型号?
    - 答:根据所需的工作电压、阻值范围和环境条件选择合适的型号。不同型号的尺寸和额定功率会有所不同,需根据具体应用需求进行选择。

    总结和推荐


    综上所述,RQ73系列薄膜精密电阻以其高精度、稳定的环境适应性和可靠的设计,在汽车、医疗和工业控制等多个领域展现出强大的应用能力。对于需要高可靠性的电子设计,RQ73系列是一个极佳的选择。强烈推荐该产品给需要高性能电阻的客户。

2176370-7参数

参数
电阻值 619Ω
精度 ±0.1%
额定功率 150mW
温度系数 ±10ppm/℃
通用封装 0603
应用等级 汽车级

2176370-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2176370-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 2176370-7 2176370-7数据手册

2176370-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 2.442
1250+ ¥ 2.3889
2500+ ¥ 2.3368
库存: 490
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 610.5
