5646957-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Backplane Connector PL 7 POS 3mm Press Fit RA Thru-Hole 7 Terminal 1 Port Box/Tube
供应商型号: Q-5646957-1
供应商: 期货订购
标准整包数: 460

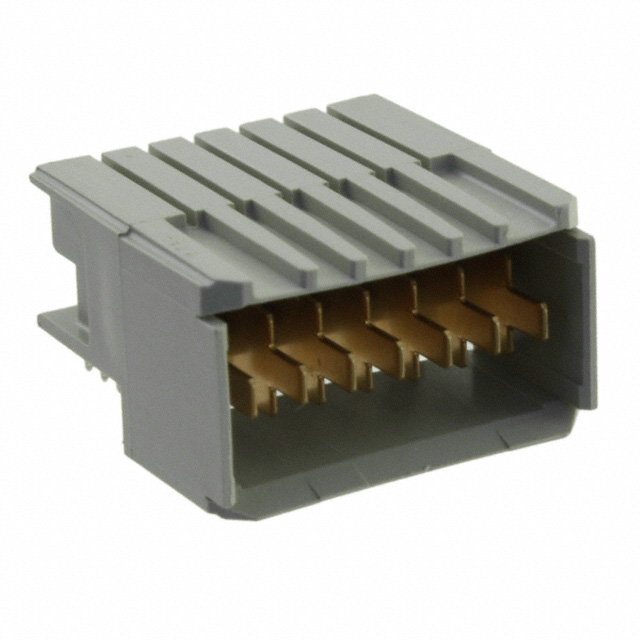

TE CONNECTIVITY 背板连接器 - 专用 5646957-1

5646957-1概述


    产品简介


    Z-PACK 2mm HM Header 插头是一款7位置板对板矩形电源连接器,其中心线间距为3毫米(0.118英寸)。该产品主要应用于电路板之间的电力传输,广泛适用于需要高可靠性和高性能连接的应用场合,如工业自动化、通信设备、计算机系统及医疗设备等。

    技术参数


    - 中心线间距(Pitch):3毫米(0.118英寸)
    - 位置数量:7个
    - 连接系统:板对板
    - 接触材料:黄铜基底,镀镍,表面镀金
    - 电气特性:
    - 额定电压:30 VDC
    - 额定电流:10 A
    - 机械特性:
    - 安装方式:直角安装
    - 焊接方式:穿孔焊接
    - 操作温度范围:-55°C 至 125°C(-67°F 至 257°F)
    - 认证标准:符合UL 94V-0阻燃等级

    产品特点和优势


    Z-PACK 2mm HM Header 插头的主要特点是完全遮蔽的插头设计和高度可靠的连接。它通过镀金接触表面确保长期稳定和低电阻连接,同时其耐高温和阻燃特性使其能在极端环境下可靠工作。这款连接器还具有高电流承载能力,适合大功率应用。

    应用案例和使用建议


    该连接器常用于计算机系统中的主板与扩展卡之间,或工业控制系统的电源模块之间。实际使用时,建议在组装前仔细检查连接器和电路板的焊接质量,以确保良好的电气连接。此外,在高温环境中使用时,应考虑适当的散热措施,确保连接器正常运行。

    兼容性和支持


    该产品可以与同系列的其他连接器组件(如插座、防尘盖等)配套使用,具体兼容信息可在技术手册中查阅。TE公司提供全面的技术支持和售后服务,可通过官方电话进行咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查连接器是否有灰尘或氧化物,清洁后再重新插入。 |
    | 热稳定性差 | 在高温环境中使用时,确保良好的散热措施。 |

    总结和推荐


    综上所述,Z-PACK 2mm HM Header 插头凭借其稳定的电气性能和广泛的适用范围,是一款高性能的板对板电源连接器。无论是工业自动化还是高端通信设备,该产品都表现出色。因此,我们强烈推荐在需要高可靠性电力连接的场合使用此产品。

5646957-1参数

参数
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

5646957-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5646957-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 5646957-1 5646957-1数据手册

5646957-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
