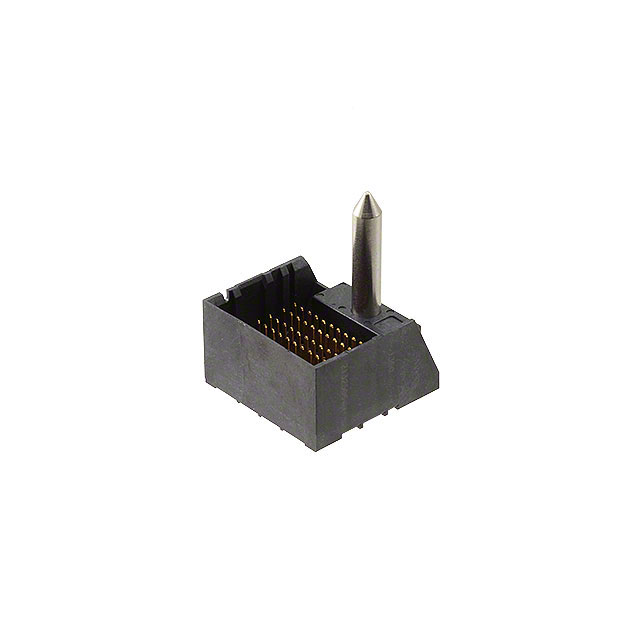

2132596-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane HDR 48Signal/24Ground POS Press Fit ST Thru-Hole Box/Tube
供应商型号: Q-2132596-1
供应商: 期货订购
标准整包数: 144
TE CONNECTIVITY 背板连接器 - 专用 2132596-1

2132596-1概述


    产品简介


    产品名称:信号模块连接器
    产品类型:背板连接器
    主要功能:用于实现信号传输的连接功能
    应用领域:广泛应用于通信、工业自动化、医疗设备、航空航天等领域,尤其适合于高速数据传输系统。

    技术参数


    | 参数 | 规格 |

    | 材质 | 连接器外壳:LCP,玻璃纤维填充,UL94V-0防火等级
    端子:高性能铜合金 |
    | 镀层 | 接触区域最小30微英寸金,选择性锡镀在PCB尾部,整体镍镀层 |
    | 尺寸 | 宽度:20.8 mm
    长度:24.6 mm
    高度:4.05 mm |
    | 孔径和公差 | 未镀孔:螺纹孔直径3.56 mm ±0.08 mm
    镀孔:通孔直径0.39 mm ±0.08 mm |
    | 引脚排列 | 正交布局,4对6列引脚,引脚间距0.39 mm |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    - 高可靠性:采用UL94V-0防火等级材料制成,能够确保长期稳定运行。
    - 优异的信号传输性能:高性能铜合金端子和30微英寸金接触区保证低电阻和高信号完整性。
    - 灵活的配置选项:支持多种安装方式和针数组合,适用于不同需求的应用场景。
    - 紧凑设计:尽管具备强大的性能,但其紧凑的设计有助于节省空间,适用于各种狭小的空间要求。
    - 易于维护:选择性锡镀和整体镍镀层使得安装和维护更为简便。

    应用案例和使用建议


    应用案例
    信号模块连接器广泛应用于通信设备中的高速数据传输系统。例如,在通信网络交换机中,通过这些连接器可以实现高效的数据传输,提高系统的可靠性和效率。
    使用建议
    1. 正确安装:确保连接器与电路板之间的焊接质量,避免因焊接不良导致信号干扰或短路。
    2. 保持清洁:定期清理连接器插针上的灰尘和污垢,以确保良好的电接触性能。
    3. 合理布线:建议将信号线和电源线分开走线,避免互相干扰,同时要注意线路的长度和阻抗匹配。

    兼容性和支持


    该连接器可与标准的电路板钻孔尺寸兼容,如0.39 mm的通孔和3.56 mm的未镀孔。厂家提供详细的安装指南和技术支持服务,以帮助客户顺利进行安装和调试工作。

    常见问题与解决方案


    1. 信号干扰:检查布线是否符合规范,确保信号线和电源线分离走线。
    2. 接触不良:重新焊接或更换损坏的端子,检查接触面是否清洁无氧化。
    3. 安装错误:参考安装指南仔细检查每个步骤,确保连接器正确安装到电路板上。

    总结和推荐


    总结:
    信号模块连接器以其紧凑设计、优异的信号传输性能、可靠性高和易于维护的特点,在高速数据传输系统中具有显著的优势。它能满足各种复杂应用场景的需求,是业界值得信赖的选择。
    推荐:
    基于其出色的性能表现和广泛的适用范围,强烈推荐在需要高速数据传输的通信设备和其他工业自动化系统中使用该信号模块连接器。

2132596-1参数

参数
长*宽*高 20.3mm(长度)*20.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

2132596-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
