首页  >  产品百科  >  JWS-117-6

JWS-117-6

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: 100V SIP 通孔安装 20.32mm*6.6mm*7.8mm
供应商型号: JWS-117-6
供应商: Master
标准整包数: 5

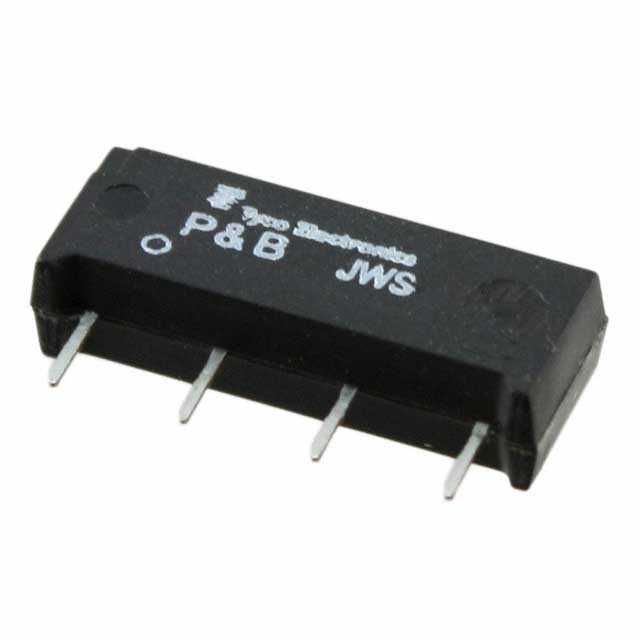

TE CONNECTIVITY 磁簧开关 JWS-117-6

JWS-117-6概述

    #

    产品简介


    JWD和JWS系列磁簧继电器是泰科电子(TE Connectivity)的产品,专为多种高要求的应用设计。这些继电器提供了双列直插式封装(DIP)和单列直插式封装(SIP),适用于各种环境。其特点是低维护成本、高可靠性的干簧接触结构,并且可以在浸入清洁过程中进行波峰焊接。此外,还提供可选的线圈抑制二极管,以提高稳定性和保护性。
    应用领域
    - 电信
    - 测量和控制
    - 自动化测试设备
    - 安防系统
    - 医疗设备

    技术参数


    | 参数 | 描述 |

    | 接触形式 | 1个常开(NO)触点,1个常闭(NC)触点,1个转换触点(CO) |
    | 额定电压 | 20V DC,500 mA(NO和NC);10V DC,500 mA(CO) |
    | 最大切换电压 | 100V DC(NO和NC);28V DC(CO) |
    | 额定电流 | 500 mA,20V DC(NO和NC);500 mA,10V DC(CO) |
    | 切换功率 | 10W(NO和NC);3W(CO) |
    | 接触材料 | 钌 |
    | 操作频率 | 100 Hz |
    | 操作时间 | 1.5/0.5 ms(NO和NC);1.5/3.0 ms(CO) |
    | 机械耐久性 | 1亿次操作 |
    | 线圈电压范围 | 5到24V DC |
    | 最大线圈温度 | 105℃ |
    | 额定绝缘电压 | NO和NC:250V DC;CO:175V DC |
    | 绝缘电阻 | ≥1010Ω @ 100V DC |

    产品特点和优势


    独特功能和优势
    - 可靠性高:采用干簧结构,减少了磨损和维护的需求。
    - 广泛适用性:可用于多种环境,如工业自动化、医疗设备等领域。
    - 波峰焊适用:增强组装的灵活性和可靠性。
    - 低功耗:最小化的能耗,适合长期运行。
    市场竞争力
    - 适应性强:满足不同领域的应用需求。
    - 质量保证:通过多项认证,确保产品性能稳定。

    应用案例和使用建议


    应用案例
    - 在自动化测试设备中用于精确控制信号传输。
    - 在安全系统中作为紧急关断设备,以防止意外情况发生。
    - 在医疗设备中,确保信号的准确传递和系统的稳定性。
    使用建议
    - 安装位置:安装时需考虑环境因素,确保周围没有电磁干扰。
    - 冷却管理:在高温环境下,应采取适当的散热措施。
    - 配合设备:根据实际应用选择合适的型号,如JWD-107-1与JWD-171-28。

    兼容性和支持


    兼容性
    - 其他设备兼容性:该系列产品通常可以与多数标准电路板兼容,但具体应用时需注意型号的选择。
    - 维护支持:泰科电子提供了详细的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。
    支持和服务
    - 技术支持:在线支持和技术文档。
    - 售后服务:质保期内免费更换及技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时出现噪音 | 检查是否有外部电磁干扰 |
    | 触点氧化 | 清洁或更换触点 |
    | 热稳定性差 | 增加散热措施或改进布线 |

    总结和推荐


    综合评估
    - 主要优点:高度可靠的干簧结构,广泛应用领域,良好的电气和机械性能。
    - 缺点:某些型号可能存在较高的热稳定性需求,需要适当处理。
    结论
    - 推荐:对于需要高度可靠和长时间运行的应用场合,JWD和JWS系列磁簧继电器是值得信赖的选择。建议在选用时结合实际需求和使用环境,选择最合适的型号。

JWS-117-6参数

参数
开关配置 -
最大交流触点电压 100V
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
长*宽*高 20.32mm*6.6mm*7.8mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JWS-117-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWS-117-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWS-117-6 JWS-117-6数据手册

JWS-117-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 12.4805 ¥ 114.1472
500+ $ 12.0165 ¥ 108.2431
1000+ $ 11.9637 ¥ 107.7679
1600+ $ 11.9004 ¥ 107.1976
3200+ $ 11.8371 ¥ 106.6275
4800+ $ 11.7844 ¥ 106.1523
6400+ $ 11.7844 ¥ 106.1523
库存: 430
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 570.73
直接购买
加入购物车
