324543

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 公端子
供应商型号: N-324543
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 端子壳体 324543

324543概述


    产品简介

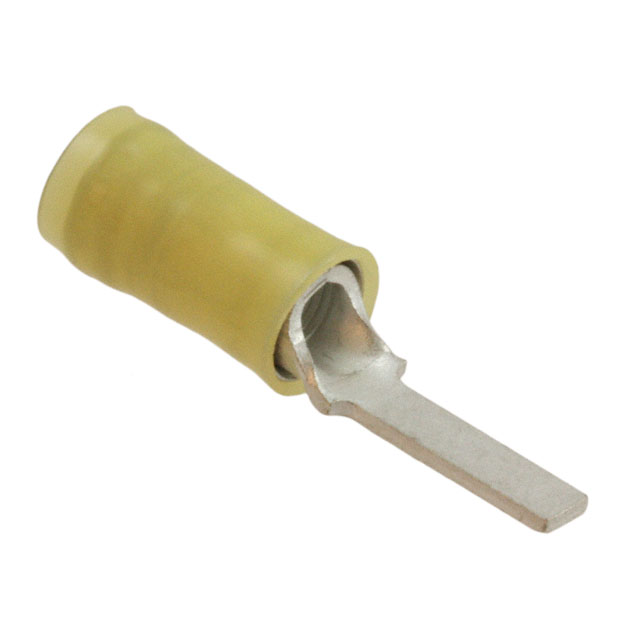

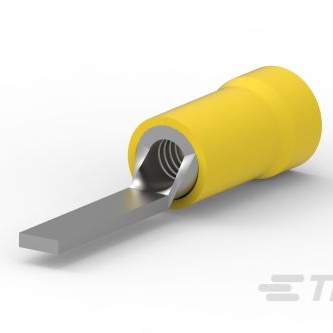

    本产品为预绝缘钻石抓握式端子(PIDG),属于接线片、端子及套筒类别。它适用于直径范围为3.81至5.84毫米的绝缘层,并能连接12至10 AWG的导线。PIDG端子主要应用于电力分配、设备连接和各种工业应用场合。它的设计能够确保可靠的电气连接,提供良好的机械支撑和电绝缘性能。

    技术参数


    - 端子型号:PIDG
    - 导线尺寸:12至10 AWG
    - 绝缘层直径范围:3.81至5.84毫米(0.15至0.23英寸)
    - 插针厚度:1.07毫米(0.042英寸)
    - 插针宽度:3.18毫米(0.125英寸)
    - 针头类型:密封型
    - 连接类型:焊接式
    - 操作温度范围:-40°C至105°C(-40°F至221°F)
    - 材料:Nylon绝缘材料
    - 封装方式:散装

    产品特点和优势


    1. 高可靠性:PIDG端子采用优质Nylon绝缘材料,具备优良的耐热和机械强度,确保长期稳定可靠的工作性能。
    2. 易于安装:设计紧凑,具有优良的机械支持和电气连接性能,使得安装过程简单快捷。
    3. 广泛的兼容性:适用于12至10 AWG的多种导线尺寸,且兼容各种直径范围的绝缘层,应用范围广泛。
    4. 合规性:符合RoHS、ELV和REACH标准,满足环保要求。

    应用案例和使用建议


    应用案例
    PIDG端子常用于电机、配电盘和各种工业控制设备中。例如,在一些大型机械设备中,需要通过PIDG端子来实现电缆的可靠连接和信号传输。由于其高可靠性,可以有效地减少电气连接的故障率。
    使用建议
    1. 在进行安装前,确认所用导线的尺寸和绝缘层直径是否符合PIDG端子的要求。
    2. 安装时,应按照制造商提供的操作说明,确保正确安装和连接。
    3. 定期检查PIDG端子的连接状态,及时更换损坏或磨损的部件,以保证系统的安全运行。

    兼容性和支持


    PIDG端子适用于广泛的电气和控制系统。根据手册中的信息,其与多种导线和电缆类型兼容。此外,制造商提供了详尽的技术支持和服务,包括电话支持和在线文档,帮助用户解决安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何正确安装PIDG端子?
    - 解决方案:请仔细阅读制造商提供的安装指南,并严格按照指示操作。如果仍有疑问,可以通过电话或电子邮件联系技术支持。
    2. 问题:端子接触不良怎么办?
    - 解决方案:首先检查导线和端子的连接部分是否清洁,没有杂质。如有必要,重新压接或更换新的端子。
    3. 问题:产品过热怎么办?
    - 解决方案:确认安装环境和导线负载是否符合产品规格要求。如果仍存在问题,应停止使用并联系技术支持进行进一步诊断。

    总结和推荐


    综上所述,PIDG端子是一款高性能、高可靠性的电子元器件,广泛适用于各类工业设备的电气连接。其优异的机械性能和电气性能,使其在复杂环境中表现卓越。无论是从技术规格还是实际应用来看,PIDG端子都是一款值得推荐的产品。因此,对于需要高可靠性和广泛应用范围的项目,强烈推荐使用此产品。

324543参数

参数
长*宽*高 30.32mm(长度)*3.18mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

324543厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

324543数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 324543 324543数据手册

324543封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0918 ¥ 9.2803
300+ $ 0.927 ¥ 7.8795
650+ $ 0.8772 ¥ 7.4562
1300+ $ 0.867 ¥ 7.3695
2500+ $ 0.8466 ¥ 7.1961
5000+ $ 0.7956 ¥ 6.7626
25000+ $ 0.7548 ¥ 6.4158
100000+ $ 0.6834 ¥ 5.8089
库存: 700
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 928.03
直接购买
加入购物车
