5352115-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 背板连接器, Z-PACK HM系列, 55路, 母座
供应商型号: 26M-5352115-1
供应商: 云汉优选
标准整包数: 1

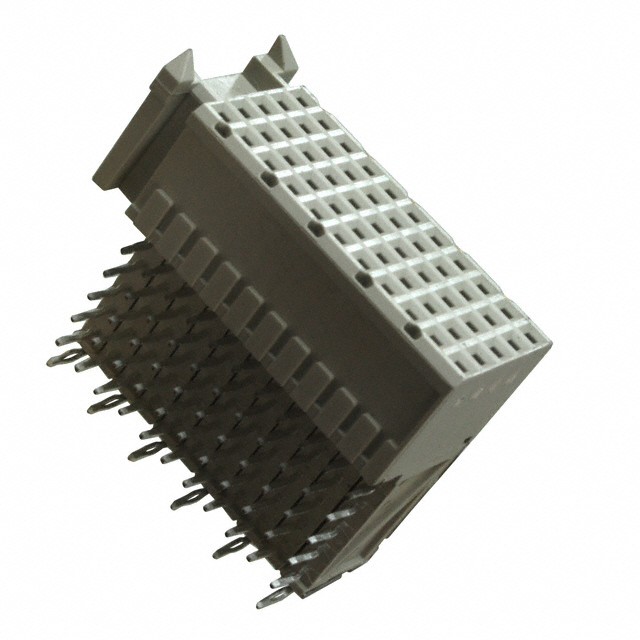

TE CONNECTIVITY 背板连接器 - Hard Metric/标准 5352115-1

5352115-1概述


    产品简介


    Z-PACK 2mm HM 系列的这款PCB Mount Receptacle(板载插座)是一款专为高速数据传输而设计的电子元器件。它适用于各种工业应用,如通信设备、数据中心、服务器系统等,能够满足在不超过1Gb/s的数据速率下工作的需求。这款产品采用2mm硬质金属背板连接器,具有5行11列的结构布局,共有55个信号位置,可提供稳定的连接性能和良好的信号完整性。

    技术参数


    - 产品类型: PCB Mount Receptacle(板载插座)
    - 数据速率: ≤1 Gb/s
    - 插针排列: 5行11列
    - 信号位置数量: 55个
    - 中心线间距: 2 mm (0.078 in)
    - 接触材料: 镍、磷青铜、金
    - 接触电流承载能力: 最大1.5 A
    - 工作温度范围: -55°C至125°C (-67°F至257°F)
    - 安装方式: PCB安装
    - 屏蔽性能: 是
    - 认证标准: 符合UL 94V-0阻燃等级;符合欧盟RoHS指令;符合欧盟ELV指令;符合中国RoHS 2指令;符合REACH法规

    产品特点和优势


    1. 高数据速率: 支持高达1Gb/s的数据传输速率,确保高效的数据交换。
    2. 强抗干扰能力: 具备标准的串扰版本和屏蔽功能,有效降低外部电磁干扰的影响。
    3. 宽工作温度范围: 可在极端环境下稳定运行,适用性广。
    4. 稳固的机械性能: 使用通过孔压接式端接方法,确保可靠的电气连接。
    5. 环保材料: 所用材料均符合RoHS和REACH法规要求,绿色环保。
    6. 紧凑设计: 5行11列的布局,55个信号位置,使产品更加紧凑且易于安装。

    应用案例和使用建议


    应用案例
    该产品适用于多种应用场景,特别是在需要高频信号传输的工业环境中,如服务器背板、通信模块、数据中心机柜等。在这些场景中,该插座需要承受高温、振动及复杂电磁环境的考验,而Z-PACK 2mm HM系列的这一型号能够胜任这些挑战。
    使用建议
    1. 严格遵守安装规范: 在安装过程中,应严格按照制造商提供的安装指南进行操作,以确保正确安装并达到最佳性能。
    2. 考虑散热问题: 尽管该产品具有一定的耐温范围,但长时间的高温工作仍会影响其使用寿命,因此建议合理布置电路板,增加散热措施。
    3. 保护措施: 在可能产生强电磁干扰的环境中使用时,应采取必要的防护措施,如屏蔽线缆、增加电磁滤波器等,以减少干扰对信号传输的影响。

    兼容性和支持


    Z-PACK 2mm HM系列的这款插座可以与其他一系列同类产品进行互换和兼容,具体可参考“Compatible Parts”部分的TE产品号列表。例如,TE Part #5749181-1、TE Part #5352112-2等都是与此产品兼容的配件。此外,对于技术支持和维护,用户可以通过拨打+1 800 522 6752联系TE公司获取帮助。

    常见问题与解决方案


    1. 问题: 如何确保正确的安装方向?
    - 解决方案: 查看产品手册中的安装图示,确认连接器的安装方向,并根据安装图进行操作。
    2. 问题: 在焊接过程中如何避免损坏插座?
    - 解决方案: 使用适当的焊接设备,并保持适当的焊接温度和时间,防止过度加热导致连接器受损。
    3. 问题: 为什么信号传输出现不稳定的情况?
    - 解决方案: 检查是否有外部干扰源,确认屏蔽措施是否得当;检查连接线缆质量是否符合要求;重新校准连接器的对齐情况。

    总结和推荐


    总体而言,Z-PACK 2mm HM系列的这款PCB Mount Receptacle凭借其高数据传输速率、优秀的抗干扰能力和广泛的温度适应性,在工业应用中表现出色。其坚固的设计和环保材料的应用也为其赢得了市场的广泛认可。针对不同用户的具体需求,TE公司提供了完善的兼容性和技术支持,进一步增强了该产品的竞争力。
    综上所述,如果您的项目需要一款稳定可靠、适用于工业级应用的高速数据传输插座,我们强烈推荐使用这款Z-PACK 2mm HM系列的PCB Mount Receptacle。

5352115-1参数

参数
长*宽*高 24.95mm(长度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

5352115-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5352115-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 TE CONNECTIVITY 5352115-1 5352115-1数据手册

5352115-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
