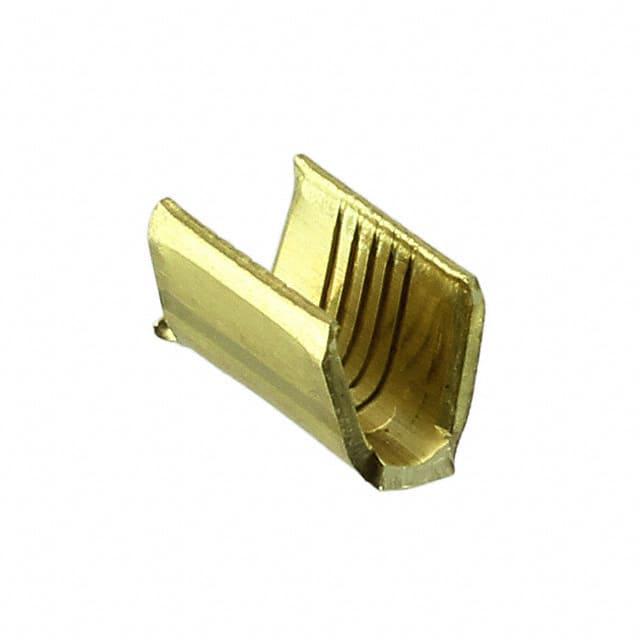

42192-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Conn Terminal, SPLC AMVAR 600-3000 020BR
供应商型号: N-42192-1
供应商: 云汉优选
标准整包数: 30000
TE CONNECTIVITY 端子 - 磁线端子 42192-1

42192-1概述

    电子元器件产品技术手册:AMPLITVAR 通过式接线端子

    产品简介


    AMPLITVAR 通过式接线端子(型号42192-1)是一种用于连接铜导线的高性能接线端子。它适用于从22至15 AWG(0.3至1.5 mm²)的导线,并能容纳多达三根导线。这款接线端子采用无镀层黄铜材料制成,具有五处锯齿设计,能够牢固夹紧并确保长期可靠的电气连接。其广泛应用于各种电气系统中,包括家用电器、工业自动化设备和汽车电子系统。

    技术参数


    - 导线尺寸: 22 – 15 AWG(0.3 – 1.5 mm²)
    - 接线能力: 3根导线
    - 接线容量: 600 – 3000 CMA
    - 产品重量: 0.221克
    - 接触面: 无镀层黄铜
    - 操作电压: 250 V
    - 工作温度范围: -65 – 150°C
    - 绝缘选项: 无绝缘
    - 密封性: 不密封
    - 镀层材料: 无镀层
    - 端子材料厚度: 0.51毫米(0.02英寸)
    - 长度: 5.72毫米(0.225英寸)

    产品特点和优势


    1. 高可靠性: 通过五处锯齿设计,确保导线与接线端子之间有良好的电接触,从而提供稳定的电气连接。
    2. 宽温度范围: 能够在-65°C至150°C的极端温度范围内可靠工作,适合于各种恶劣环境。
    3. 轻量化设计: 仅重0.221克,减轻了整体系统的重量负担。
    4. 广泛适用性: 可以与不同类型的电线兼容,如磁线和实心导线。

    应用案例和使用建议


    应用案例:
    - 家用电器: 在洗衣机、冰箱和微波炉等家电中用于内部线路连接。
    - 工业自动化: 在自动化设备中用于传感器和执行器之间的信号传输。
    - 汽车电子系统: 在汽车电路中用于连接电池和控制器单元。
    使用建议:
    1. 安装前检查: 在安装前检查导线是否有损坏或腐蚀,以确保连接稳定。
    2. 正确布线: 将导线端部清理干净,并按照制造商的要求进行剥离,以确保良好的接触。
    3. 定期维护: 定期检查接线端子是否松动或有氧化现象,及时更换或重新压接。

    兼容性和支持


    - 兼容性: 可以与不同类型的电线(如磁线和实心导线)兼容。
    - 技术支持: 如需支持,可以拨打+1 800 522 6752,获得专业帮助。

    常见问题与解决方案


    1. 接线端子松动:
    - 问题: 接线端子出现松动。
    - 解决办法: 检查导线是否安装正确,必要时重新压接。
    2. 接触不良:
    - 问题: 导线与接线端子之间的接触不良。
    - 解决办法: 清理导线表面,确保没有污物或氧化层,并重新压接。
    3. 导线过热:
    - 问题: 导线过热。
    - 解决办法: 检查导线电流是否超过额定值,适当降低负载或更换更大规格的导线。

    总结和推荐


    AMPLITVAR 42192-1 通过式接线端子是一款设计精良且功能强大的接线端子。它具备高可靠性、宽温度范围和广泛适用性,适用于多种应用场合。经过严格的测试和验证,该产品在性能和质量上均表现出色。综上所述,我强烈推荐此产品用于需要高可靠性和良好电气连接的应用场景。

42192-1参数

参数
长*宽*高 6.86mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

42192-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42192-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 42192-1 42192-1数据手册

42192-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30000+ $ 0.0286 ¥ 0.2433
60000+ $ 0.0268 ¥ 0.2276
90000+ $ 0.0255 ¥ 0.2168
120000+ $ 0.0224 ¥ 0.1907
510000+ $ 0.0204 ¥ 0.1734
库存: 90000
起订量: 30000 增量: 30000
交货地:
最小起订量为:30000
合计: ¥ 7299
