66180-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 圆形连接器插针 Type XII系列, 公插, 焊接接线, 插针尺寸16, 18 → 16 AWG线规
供应商型号: U-66180-1
供应商: 云汉优选
标准整包数: 1

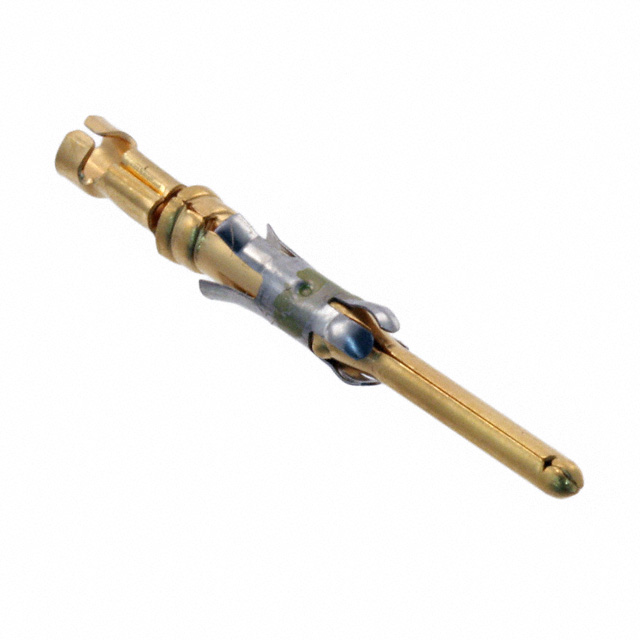

TE CONNECTIVITY 多用途触头 66180-1

66180-1概述


    产品简介


    本产品是一款精密的Pin Contact(针状接触件),属于AMP Type III+系列,适用于商业信号及电源应用。该接触件由黄铜制成,表面经过贵金属镀层处理,特别适用于16号线规(18至16 AWG)的电线。它具有良好的电流承载能力,可满足电力与信号传输的需求。此外,该接触件符合多项环保指令,如RoHS和REACH,确保其在环境友好方面达到高标准。

    技术参数


    - 线规范围:18 - 16 AWG
    - 导线横截面积:0.8 - 1.4 mm²
    - 接触尺寸:Size 16
    - 基础材料:黄铜
    - 电镀材料:
    - 接触尾端电镀:金
    - 接触端面电镀:贵金属
    - 焊接方法:焊锡连接
    - 最大电流承载能力:13 A
    - 操作温度范围:-55°C 至 150°C (-67°F 至 302°F)
    - 包装数量:1000个/盒
    - 包装方式:纸箱

    产品特点和优势


    - 高精度和可靠性:该接触件经过严格的制造工艺,确保在高频和高电流环境下仍能保持稳定可靠。
    - 优良的电气性能:贵金属镀层确保接触良好且长期耐用,适合各种严苛的应用环境。
    - 广泛适用性:支持多种电气特性,适用于多种电路应用,特别是对于需要高电流承载能力和可靠连接的场合。
    - 环保标准:符合欧盟RoHS、REACH等标准,减少环境污染。

    应用案例和使用建议


    - 应用场景:适合用于汽车电子、工业控制设备、航空航天等领域的电源和信号传输。
    - 使用建议:在安装过程中应注意接线正确,确保电线与接触件完全贴合,以获得最佳电气性能。同时,应选择合适的工具进行插入和拔出操作,避免损伤接触件。

    兼容性和支持


    - 兼容性:此接触件可与AMP Type III+系列的其他组件配合使用,如插入工具、提取工具和压接工具。
    - 技术支持:如有任何技术问题,可拨打免费支持电话+1 800 522 6752进行咨询,获得专业的帮助。

    常见问题与解决方案


    - 问题1:如何确保接触件在高温环境下依然可靠?
    - 解答:本产品通过了严格的高温测试,可在-55°C至150°C范围内正常工作。建议在设计时考虑合理的散热措施。

    - 问题2:如何进行正确的焊接操作?
    - 解答:使用适当的焊接工具和温度控制,在焊接过程中避免过度加热。具体操作请参考产品手册中的焊接指南。

    总结和推荐


    这款AMP Type III+系列的Pin Contact(针状接触件)在技术参数和性能上表现出色,特别是在电力与信号传输方面具有显著优势。其高精度、可靠性以及良好的电气性能使其成为众多行业应用的理想选择。此外,符合多项环保标准也进一步提升了其市场竞争力。因此,我们强烈推荐使用此产品,特别是在对高性能和可靠性要求较高的应用场景中。
    如果您有任何其他问题或需求,请随时联系我们的技术支持团队。

66180-1参数

参数
长*宽*高 27.56mm(长度)
安装方式 焊接安装
零件状态 在售
包装方式 散装

66180-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66180-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66180-1 66180-1数据手册

66180-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 1.5264 ¥ 12.9744
200+ $ 1.3081 ¥ 11.1189
400+ $ 1.224 ¥ 10.404
800+ $ 1.2036 ¥ 10.2306
1000+ $ 1.1832 ¥ 10.0572
5000+ $ 0.9486 ¥ 8.0631
10000+ $ 0.8772 ¥ 7.4562
50000+ $ 0.8568 ¥ 7.2828
库存: 577
起订量: 80 增量: 1
交货地:
最小起订量为:80
合计: ¥ 1037.95
