5645169-3

厂牌: TE CONNECTIVITY

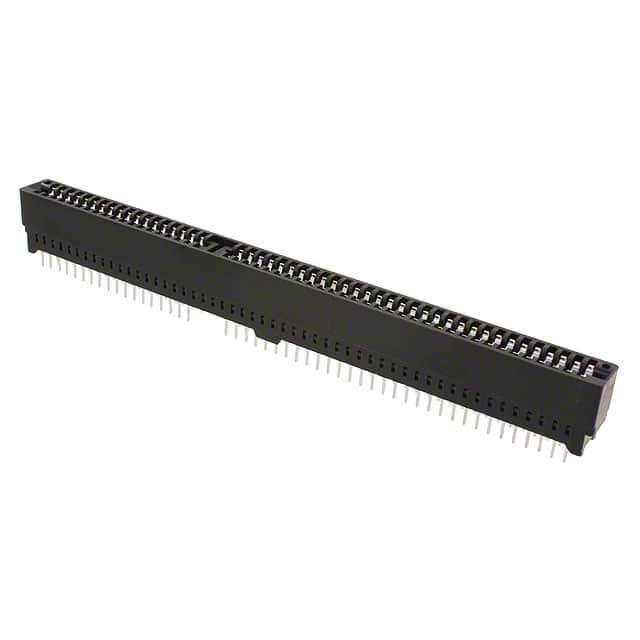

产品描述: 泰科电子 边缘连接器, 2行, 104路, 2.54mm 节距, 通孔安装 安装, 母
供应商型号: JY-5645169-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 5645169-3

5645169-3概述


    产品简介


    TE Connectivity 的 AMP CT 连接器是一款微型线对板和线对线互连解决方案。这些连接器适用于多种场合,特别是在组装和制造过程中。AMP CT 系列以其出色的布线能力而闻名,能够在不同的生产环境中提供高效的连接解决方案。

    技术参数


    - 连接方式: IDC 和压接两种方式
    - 电路范围: 单行 2-15 个电路,双行 8-30 个电路
    - 线规范围: AWG 22~30
    - 接触方式: IDC 接触
    - 工作温度: -40°C 至 +85°C
    - 额定电压: 125V(交流和直流)
    - 额定电流: 22 AWG 为 3A,24 AWG 为 2A,26 AWG 为 1A,28 AWG 为 1A,30 AWG 为 0.5A
    - 符合标准: RoHS、UL 认证、CSA 认证
    - 兼容性: 可与各种线规 (AWG 22~30) 的电线兼容

    产品特点和优势


    - 多样的连接方式: 既可以通过压接也可以通过 IDC 进行连接,提供更多选择。
    - 广泛的电路范围: 适用于 2 到 15 个电路的单行配置和 8 到 30 个电路的双行配置,满足不同需求。
    - 高可靠性: 设计用于信号和电源传输,适用于多种工业和商业应用。
    - 可选工具: 提供手动和自动化的压接工具选项,适应不同生产规模。
    - 多样的应用领域: 适用于办公设备、工业机械、物联网设备、个人电脑、打印机、传真机、闭路电视、音频设备、空调、LED 照明等。

    应用案例和使用建议


    应用案例:
    - 在办公设备和工业机器中,AMP CT 连接器常用于连接控制面板和传感器,确保稳定的信号传输。
    - 在智能设备中,这些连接器可以用于连接无线模块和天线,提高设备的通信能力。
    - 在PC、打印机和传真机中,它们用于连接各种组件,保证高效的数据传输。
    使用建议:
    - 选择合适的线规: 根据电流要求选择合适的线规,以确保最佳性能和稳定性。
    - 正确安装工具: 使用推荐的工具进行压接,确保连接可靠。
    - 定期检查: 在频繁使用的环境中,定期检查连接器的状态,确保没有损坏或松动。

    兼容性和支持


    AMP CT 连接器与不同类型的电线和设备兼容,能够轻松集成到现有的系统中。TE Connectivity 提供全面的技术支持,包括详细的安装指南、工具选择建议和技术支持热线,确保客户能够顺利使用这些连接器。

    常见问题与解决方案


    - 问: 将使用哪种线规?
    - 答: 压接方式时,线规范围更广(22-30 AWG),而 IDC 版本接受 24-28 AWG。
    - 问: 是否提供 IDC 连接器?
    - 答: 是的,提供预加载 IDC 接触器的 MT 版本。
    - 问: 如何查找电流等级、电压和操作温度的信息?
    - 答: 请参阅第 5 页的产品规格信息。
    - 问: 标准插头是有定位凸耳还是无?
    - 答: 大多数情况下,标准插头配有定位凸耳,方便客户将连接器对齐至主板。
    - 问: 有哪些特殊的保持机制来确保PCB的稳定性?
    - 答: 大部分通过通孔安装的插头带有翘曲脚,表面贴装插头则带有焊片以增强PCB的稳定性。
    - 问: 有哪些工具选择?
    - 答: TE 提供包括手动手枪式握把、手动小压机、气动小压机、半自动DECAM和自动DECAM工具在内的全面工具选项。如需更多信息,请访问 te.com 或拨打工具支持中心电话 800-722-1111 或 717-810-2082。

    总结和推荐


    综合评估:
    TE Connectivity 的 AMP CT 连接器在设计和功能上表现出色,适合广泛的应用领域,尤其是在信号和电源传输方面。它们提供多种连接方式和工具选项,使得安装和使用变得简便且高效。此外,其广泛的电路范围和多样的应用领域使其在市场上具有很强的竞争力。
    推荐使用:
    强烈推荐使用 TE Connectivity 的 AMP CT 连接器。无论是用于办公设备、工业机器、智能设备还是其他需要稳定连接的场合,AMP CT 都能提供可靠且高效的解决方案。

5645169-3参数

参数
长*宽*高 138.68mm(长度)*9.35mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
