CRGH0805F220K

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 220KΩ ±1% 0805 贴片安装
供应商型号: 2332102RL
供应商: element14
标准整包数: 10

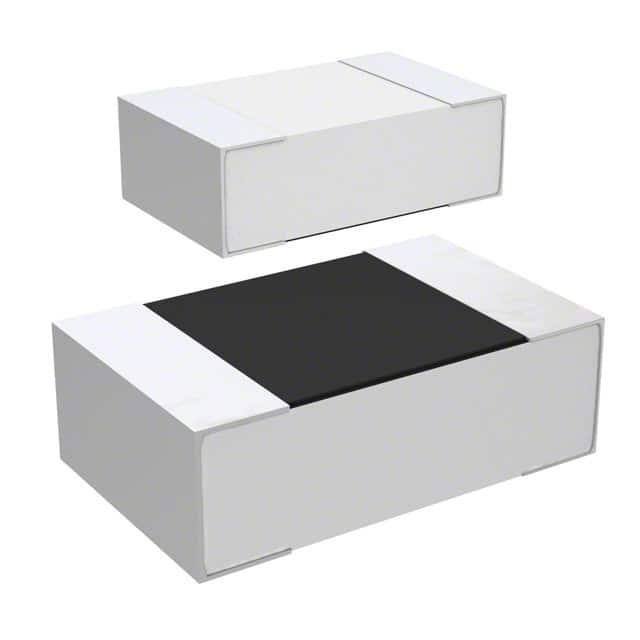

TE CONNECTIVITY 贴片电阻 CRGH0805F220K

CRGH0805F220K概述

    # 高功率厚膜芯片电阻器技术手册

    产品简介


    高功率厚膜芯片电阻器是一种适用于工业和通用目的的电子元器件。它具有高功率与体积比的特点,主要用作电流调节、分压、负载和信号隔离等应用。本手册介绍了TE公司生产的高功率厚膜芯片电阻器(型号:CRGH系列),包括不同尺寸的产品。

    技术参数


    规格
    - 型号:CRGH系列
    - 适用温度范围:-55°C ~ 155°C
    - 尺寸:包括0402、0603、0805、1206、1210、2010和2512等多种规格
    - 终端镀层:无铅锡(Matte Sn)覆盖镍(Ni)
    电气特性
    - 功率额定值:见下表
    - 阻值范围:1R0 ~ 10MΩ
    - 允许的最大工作电压:见下表
    - 最大过载电压:见下表
    - 绝缘强度:见下表
    | 尺寸 | 0402 | 0603 | 0805 | 1206 | 1210 | 2010 | 2512 |

    | 功率额定值 (W)@70°C | 0.1 | 0.2 | 0.33 | 0.5 | 0.75 | 1 | 2 |
    | 阻值范围 | 1R0 ~ 10MΩ | 1R0 ~ 10MΩ | 1R0 ~ 10MΩ | 1R0 ~ 10MΩ | 1R0 ~ 10MΩ | 1R0 ~ 10MΩ | 1R0 ~ 10MΩ |
    | 允许的最大工作电压 (V) | 50 | 50 | 150 | 200 | 200 | 200 | 250 |
    | 最大过载电压 (V) | 100 | 100 | 300 | 400 | 500 | 500 | 500 |
    | 绝缘强度 (V) | 100 | 300 | 500 | 500 | 500 | 500 | 500 |

    产品特点和优势


    1. 高功率密度:相比传统电阻器,CRGH系列在相同体积内提供了更高的功率处理能力。
    2. 宽泛的阻值范围:从1R0到10MΩ,满足各种应用场景的需求。
    3. 优良的耐热性:可以在极端温度条件下稳定工作,广泛应用于恶劣环境中。
    4. 高精度:电阻值的公差控制在1%以内,确保了高精度和可靠性。

    应用案例和使用建议


    应用案例
    这些电阻器常用于工业控制系统、通信设备、汽车电子等领域,作为关键的电流调节和电压分配组件。
    使用建议
    - 在高温环境下使用时,需要根据手册中的温度降额曲线调整负载电流。
    - 确保工作电压不超过手册中规定的最大值,避免过载损坏。
    - 对于长期工作的场合,需考虑使用高可靠性的包装方式以提高使用寿命。

    兼容性和支持


    - 该系列产品兼容各类电路板设计标准,适用于大多数电路板的组装。
    - TE公司提供全面的技术支持,包括在线帮助、电话咨询和现场服务等,具体联系方式请参见手册末页。

    常见问题与解决方案


    问题1:如何正确标识电阻器?
    解决方案:根据手册中的编码规则进行标识,例如,E24系列的0603封装,222表示2K2Ω。
    问题2:如何测试焊接质量?
    解决方案:按照手册中提供的波峰焊测试条件进行测试,确保焊点覆盖率不低于95%。

    总结和推荐


    综上所述,高功率厚膜芯片电阻器CRGH系列凭借其高功率密度、宽阻值范围及优良的电气性能,在工业和通用应用中表现优异。无论是从性能还是可靠性角度考量,都是一个值得推荐的选择。如果您对产品的细节有更深入的需求或疑问,欢迎通过官方渠道联系技术支持团队。

CRGH0805F220K参数

参数
电阻值 220KΩ
精度 ±1%
额定功率 -
温度系数 -
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGH0805F220K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGH0805F220K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRGH0805F220K CRGH0805F220K数据手册

CRGH0805F220K封装设计

查看详情并下载
Symbol
Footprint
3D Model
