4-1473562-3

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 RITS 连接器, RITS系列, 3路, 2.0mm节距, 电缆安装
供应商型号: 4-1473562-3
供应商: 云汉优选
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-1473562-3

4-1473562-3概述


    产品简介

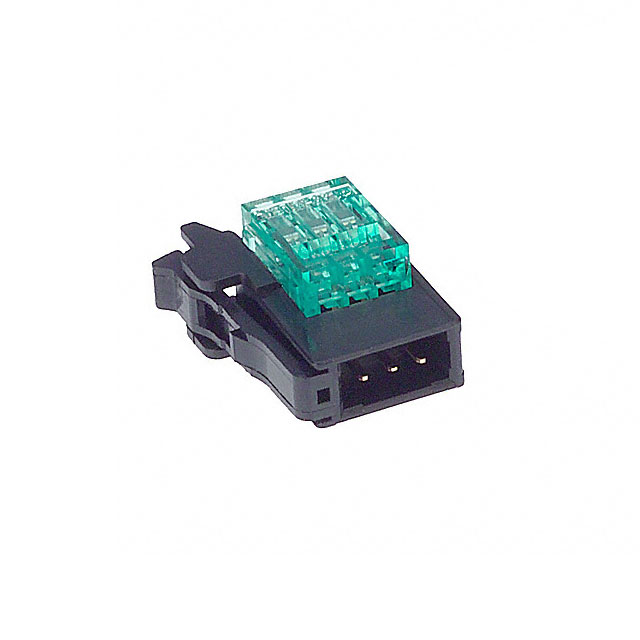

    RITS 插头连接器(型号:4-1473562-3)是一款标准矩形插头连接器,主要用于电线到电线和电线到板端子之间的连接。这款连接器的设计具有极高的可靠性和稳定性,适用于各种工业和商业应用场合。其独特的配对对准和极化设计确保了准确无误的连接,并增强了连接器的抗干扰能力。本连接器主要用于信号电路的传输,具有广泛的适用性和高兼容性。

    技术参数


    - 电压范围:32 VDC
    - 电流承载能力:最大3A
    - 接触方式:Tab型触点
    - 连接配置:1行3个位置
    - 绝缘直径范围:1.35 – 1.6 mm(0.053 – 0.063 英寸)
    - 工作温度范围:-30°C 到 75°C(-22°F 到 167°F)
    - 尺寸:
    - 高度:18.5 mm(0.728 英寸)
    - 宽度:5.05 mm(0.198 英寸)
    - 长度:14.1 mm(0.555 英寸)
    - 材料:
    - 外壳材质:热塑性GF
    - 壳体颜色:绿色
    - 接触镀层材质:金
    - 底层镀层材质:镍

    产品特点和优势


    - 可靠的极化设计:通过极化结构,确保连接器正确安装和配对,避免错误连接导致的问题。
    - 高性能接触系统:采用优质金/镍复合镀层材料的Tab型触点,提高接触可靠性并延长使用寿命。
    - 多功能性:支持电线到电线和电线到板端子连接,适用范围广。
    - 易于操作:预加载接触系统简化装配过程,确保快速、准确的组装。

    应用案例和使用建议


    RITS插头连接器广泛应用于各种电子设备和工业控制系统中。例如,在自动化控制设备中,这种连接器可以确保不同模块之间的稳定信号传输。此外,它还常用于电信和数据通信系统中,保证系统的可靠运行。使用时建议遵循以下几点:
    - 确保绝缘线缆直径符合规定的范围,以确保良好的接触效果。
    - 在安装过程中,确保所有接触点均完全插入到对应的插座中,避免虚接现象的发生。
    - 定期检查连接器的磨损情况,及时更换损坏部件,以保持系统的长期稳定运行。

    兼容性和支持


    - 兼容性:与TE的其他标准矩形连接器系列具有良好的兼容性,如型号4-2407269-2和170334-1等。
    - 支持和服务:TE公司提供全面的技术支持服务,如有需要可拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 连接不牢固
    - 解决方案:检查接触点是否完全插入,确保没有松动。
    2. 信号传输不稳定
    - 解决方案:确认连接线缆质量良好且符合绝缘直径要求,必要时更换电缆。
    3. 接触不良
    - 解决方案:检查接触部位是否有污垢或氧化,清洁后重新连接。

    总结和推荐


    综上所述,RITS插头连接器4-1473562-3凭借其出色的可靠性、极化设计以及多功能性,在多个应用领域表现出色。其简便的安装和维护流程进一步提升了用户体验。因此,强烈推荐在各类电子设备和工业控制系统中使用此款连接器。

4-1473562-3参数

参数
线规 -
间距 2mm
颜色 黑色
触头镀层
针脚数 3pin
电缆端接 IDC
触头镀层厚度 203nm
类型 Latch Lock,Plug
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,管装

4-1473562-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1473562-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-1473562-3 4-1473562-3数据手册

4-1473562-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
