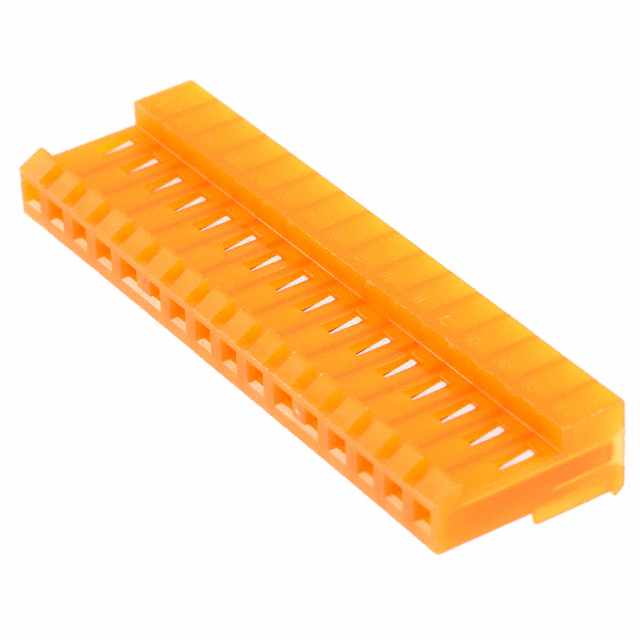

4-640426-6

厂牌: TE CONNECTIVITY
产品描述: 18 AWG Locking Ramp,Receptacle 3.96mm 1 16pin 2.03μm 锡 橙色 IDC 导线安装,自由悬挂,通孔安装 63.4mm(长度)*9.02mm(高度)
供应商型号: N-4-640426-6
供应商: 云汉优选
标准整包数: 1

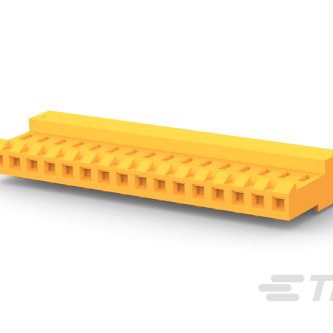

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-640426-6

4-640426-6概述

    电子元器件产品技术手册:16位置接插件组装

    产品简介


    本文档介绍了TE Connectivity公司的4-640426-6型电子元器件,具体为一款16位置的电线对板连接器。该产品属于矩形电源连接器系列,型号为MTA 156。这种接插件主要用于电源电路,适用于各种工业和商业应用。该产品的主要特点包括高电流承载能力、广泛的温度适应范围和符合多种行业标准的认证。

    技术参数


    - 中心线(间距):3.96 mm [0.156 in]
    - 位置数:16
    - 接插件系统:电线对板
    - 接触特征:镍镀层底材铜合金,镀锡接触面,接触负载最大可达7 A
    - 电气特性:额定电压为600 VAC
    - 环境适应性:工作温度范围为-55°C至105°C [-67°F至221°F]
    - 物理尺寸:
    - 连接器高度:9.02 mm [0.355 in]
    - 产品长度:63.4 mm [2.496 in]
    - 相容绝缘直径范围:2.41 mm [0.095 in]

    产品特点和优势


    - 高电流承载能力:可承受高达7 A的电流,适合大功率应用。
    - 广泛的工作温度范围:可在极端环境下稳定运行,温度范围从-55°C到105°C。
    - 优异的机械稳定性:采用坚固的尼龙材料制造,确保长期可靠性。
    - 安全合规性:通过了UL和CSA的认证,符合国际标准。

    应用案例和使用建议


    该连接器适用于各类电力传输场景,如工业自动化设备、家用电器、汽车电子等领域。使用建议如下:
    - 在高温环境下使用时,注意散热问题以避免过热损坏。
    - 在进行装配时,确保正确的安装角度和方向,以保证接触的可靠性和稳定性。

    兼容性和支持


    - 兼容性:该产品支持不同类型的离散导线,适用范围广。
    - 支持服务:提供技术支持热线+1 800 522 6752,以解答用户疑问并提供解决方案。

    常见问题与解决方案


    - Q1: 如何确保连接器安装稳固?
    - A1: 确保按照制造商提供的安装指南操作,使用正确的工具和技术进行安装。
    - Q2: 遇到接触不良的问题怎么办?
    - A2: 检查接触面是否有氧化或污染物,必要时进行清洁处理,并确保接触压力适当。

    总结和推荐


    综上所述,4-640426-6型接插件具有高电流承载能力、广泛的温度适应范围和优异的安全合规性。对于需要高可靠性和高性能的应用场景,该产品是一个理想选择。强烈推荐用于需要高效电力传输和数据传输的场合。

4-640426-6参数

参数
触头镀层厚度 2.03μm
颜色 橙色
电缆端接 IDC
触头镀层
针脚数 16pin
排数 1
类型 Locking Ramp,Receptacle
线规 18 AWG
间距 3.96mm
长*宽*高 63.4mm(长度)*9.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

4-640426-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-640426-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-640426-6 4-640426-6数据手册

4-640426-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 1.3568 ¥ 11.5328
250+ $ 1.1124 ¥ 9.4554
550+ $ 1.0404 ¥ 8.8434
1100+ $ 0.9792 ¥ 8.3232
3000+ $ 0.816 ¥ 6.936
10000+ $ 0.714 ¥ 6.069
库存: 480
起订量: 80 增量: 1
交货地:
最小起订量为:80
合计: ¥ 922.62
