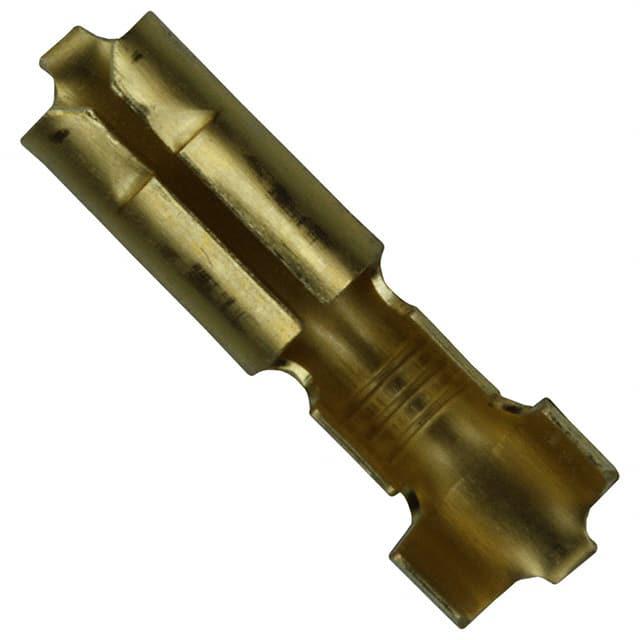

42142-2

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: Shur-Plug 14-18AWG Brass F 17.65mm T/R Automotive
供应商型号: 42142-2
供应商: 云汉优选
标准整包数: 12000
TE CONNECTIVITY 端子 - 端子壳体 42142-2

42142-2概述

    # 电子元器件产品技术手册

    产品简介


    产品名称: Shur-Plug 156
    产品类型: Crimp Wire Pins(压接电线插针)
    主要功能:
    - 提供可靠稳定的电气连接
    - 适用于各种电气设备和系统
    应用领域:
    - 工业控制
    - 通讯设备
    - 汽车电子
    - 电力设备

    技术参数


    - 端子材料厚度: 0.39 mm (.016 in)
    - 绝缘材料直径范围: 3.3 – 4.44 mm (0.13 – 0.174 in)
    - 配对插针直径: 3.96 mm (.156 in)
    - 电线尺寸: 18 – 14 AWG (0.8 – 2 mm²)
    - 安装方式: 直式
    - 绝缘支持: 配备
    - 操作温度范围: -40 – 85°C (-40 – 185°F)
    - 外壳内径: 2.15 mm 和 3.68 mm (.085 in 和 .145 in)
    - 整体长度: 17.65 mm (.695 in)
    - 包装数量: 12,000个
    - 包装方法: 盘装

    产品特点和优势


    - 高可靠性: 经过严格的测试,确保在极端条件下仍能保持稳定性能。
    - 宽泛的应用范围: 适用于多种电线规格,支持固体线和绞合线。
    - 低卤素含量: 符合环保要求,溴、氯、氟、碘含量低于900 ppm。
    - 操作简单: 采用直式安装方式,便于操作和布线。

    应用案例和使用建议


    应用案例
    该产品被广泛应用于工业控制和通信设备中,如电机控制系统、配电箱、汽车电子系统等。例如,在汽车电子系统中,该插针用于连接车载传感器和控制器。
    使用建议
    - 在选择合适的电线时,需确保电线规格符合18 – 14 AWG的标准。
    - 确保绝缘材料直径在3.3 – 4.44 mm范围内,以保证最佳的连接效果。
    - 安装前务必清洁插针和电线端部,确保良好的接触。
    - 对于大批量生产,建议使用专门的压接工具进行安装,以提高效率和质量。

    兼容性和支持


    兼容性
    - 兼容电线类型: 固体线和绞合线
    - 相关产品型号: 如TE Part #61397-1、TE Part #61867-2等
    - 其他系列: SHUR-PLUG 156
    支持和维护
    - 技术支持电话:+1 800 522 6752
    - 厂商提供详细的使用手册和技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 插针和电线连接不良。
    - 解决方案: 检查电线和插针是否清洁,确保没有灰尘或杂质。必要时重新安装并检查安装位置。
    2. 问题: 插针容易松动。
    - 解决方案: 确保压接工具压力适中且均匀,同时确认插针的安装方向正确。
    3. 问题: 连接电阻偏高。
    - 解决方案: 检查电线规格是否符合标准,并确保安装过程严格按照规范执行。

    总结和推荐


    综述:
    - Shur-Plug 156是一款高性能的压接电线插针,具有广泛的适用性和可靠的性能。其具备低卤素含量、操作简单、兼容性强等优点,使其在众多应用场合中表现出色。
    - 对于需要高效、可靠的电气连接的应用场景,强烈推荐使用该产品。
    通过上述分析可以看出,Shur-Plug 156凭借其卓越的技术参数和应用优势,在众多电子元器件中脱颖而出。如果您正在寻找一种性能稳定、易于安装的压接电线插针,那么这款产品无疑是您的首选。

42142-2参数

参数
长*宽*高 17.65mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 卷带包装,袋装

42142-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42142-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 42142-2 42142-2数据手册

42142-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ ¥ 0.3134
24000+ ¥ 0.305
48000+ ¥ 0.3036
库存: 24000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 3760.8
