首页  >  产品百科  >  2317222-8

2317222-8

厂牌: TE CONNECTIVITY
产品描述: 26-30 AWG Receptacle 2mm 1 8pin 1.27μm 锡 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 2317222-8
供应商: 海外现货
标准整包数: 10

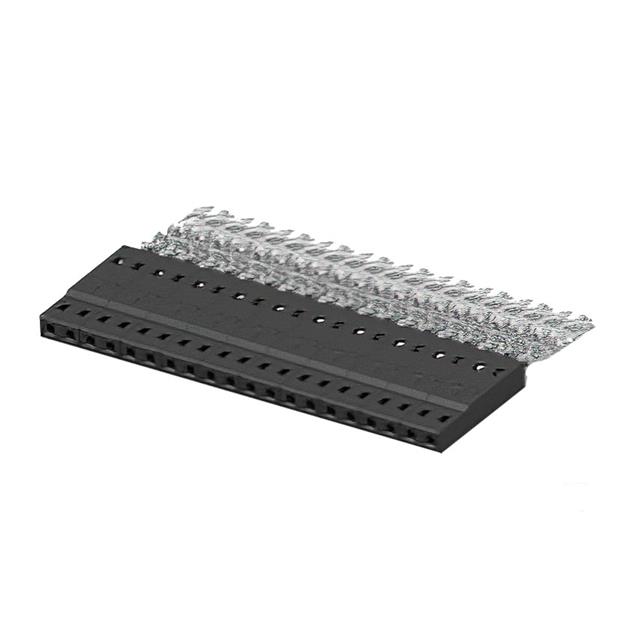

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 2317222-8

2317222-8概述

    AMPMODU 2 mm Wire-to-Board Crimp Receptacles 技术手册

    产品简介


    TE Connectivity(TE)的AMPMODU 2 mm连接器是一款可靠且经济高效的连接解决方案,适用于现代微型复杂电子设备的包装和互连需求。相比传统2.54 mm(0.100英寸)中心线连接器,AMPMODU 2 mm系列连接器节省了38%的空间。此系列产品包括没有卡扣、具有凸耳卡扣和正向锁定的不同样式外壳,提供两种接触尺寸,适用于30到24 AWG(0.05至0.22平方毫米)导线范围。此外,连接器提供了单行和双行选择,每行从2到25个位置不等。

    技术参数


    - 电流额定值:最大2 A
    - 耐电压:交流650 VAC
    - 操作电压:最大125 Vrms
    - 工作温度范围:
    - 锡镀层插座:-40°C至105°C
    - 金镀层插座:-40°C至125°C
    - 振动耐受性:在高振动环境中无超过1微秒的电气中断
    - 材料:
    - 镀层:30 μ” [0.76 μm] 金、15 μ” [0.38 μm] 金、4 μ” [0.1 μm] 金闪镀、锡
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境:UL94 V0,低卤素
    - 操作环境等级:III级

    产品特点和优势


    - 空间节省:相比传统2.54 mm连接器节省38%的空间。
    - 高可靠性:在高振动环境中,凸耳卡扣和正向锁定版本提供更可靠的连接。
    - 设计灵活性:提供了多种端子选项,适用于30到24 AWG的导线。
    - 安全防护:正确的锁定由正向锁定的咔嚓声确认,还具有防错配的功能。
    - 易于装配:可以使用手动工具或应用工具轻松完成线束终止。

    应用案例和使用建议


    AMPMODU 2 mm连接器广泛应用于PLC/IO设备、伺服驱动器、物料搬运设备、建筑和家庭自动化设备、工业控制设备、机器人和测试仪器。为了确保最佳性能,在安装时应注意以下几点:
    - 在高振动环境下选择带有凸耳卡扣或正向锁定的型号。
    - 选用合适的线径以避免接触不良。
    - 确保正确接地以防止电磁干扰。

    兼容性和支持


    AMPMODU 2 mm连接器与TE的其他板对板连接器产品兼容。厂商提供了全面的支持服务,包括文档资料、技术支持和定制化解决方案。此外,产品符合RoHS和REACH标准,具有cURus和VDE认证。

    常见问题与解决方案


    - 问题1:如何确保连接器正确安装?
    - 解决方案:检查是否有正确的咔嚓声,这表明连接器已正确锁定。
    - 问题2:导线断裂怎么办?
    - 解决方案:检查导线尺寸是否匹配,重新压接。
    - 问题3:长时间使用后连接器性能下降怎么办?
    - 解决方案:更换磨损的连接器或进行定期维护。

    总结和推荐


    AMPMODU 2 mm连接器以其出色的可靠性和设计灵活性,成为众多行业应用的理想选择。其显著的节省空间特性、高可靠性以及广泛的应用范围使其在市场上具备很强的竞争力。我们强烈推荐使用这款产品,特别是在需要高效、紧凑互连解决方案的环境中。

2317222-8参数

参数
排数 1
线规 26-30 AWG
触头镀层厚度 1.27μm
类型 Receptacle
电缆端接 IDC
颜色 黑色
间距 2mm
触头镀层
针脚数 8pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

2317222-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2317222-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 2317222-8 2317222-8数据手册

2317222-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
