首页  >  产品百科  >  2-2319847-2

2-2319847-2

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity DIP开关, 1位置, 单刀单掷触点, 表面, 凸起执行器
供应商型号: UA-2-2319847-2
供应商: 海外现货
标准整包数: 900

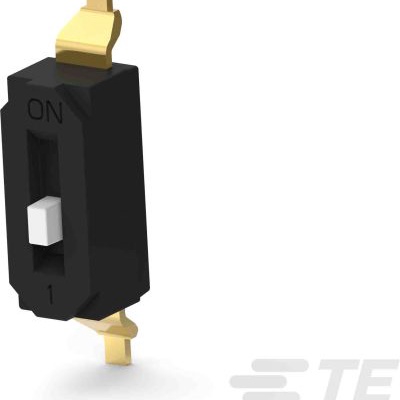

TE CONNECTIVITY 拨码开关 2-2319847-2

2-2319847-2概述

    TE Connectivity's ALCOSWITCH DIP Switch EDS and EDSP Series: Comprehensive Guide

    1. 产品简介


    TE Connectivity 的 ALCOSWITCH DIP Switch EDS 和 EDSP 系列设计用于节省空间和实现高效的表面贴装生产。这一系列 DIP 开关提供标准凸起式按钮和嵌入式按钮两种选择,并有平面和延长两种版本。其独特的端部堆叠设计可以在不影响中心线间距的情况下,实现大位置数的配置,从而节省电路板空间。产品有管状包装和带卷式包装两种形式,部分型号还可选择顶部封带以方便快速的拾放装配。

    2. 技术参数


    | 参数类型 | 具体参数 |

    | 电流/电压等级 | 25 mA @ 24 VDC |
    | 接触电阻 | 最大 100 MΩ |
    | 绝缘强度 | 500 VAC 持续 1 分钟 |
    | 按钮力 | 最大 1,000 gf |
    | 按钮行程 | 1 mm |
    | 寿命周期 | 2,000 次 |
    | 工作温度范围 | -20˚ C 到 +85˚ C |
    | 存储温度范围 | -40˚ C 到 +85˚ C |

    3. 产品特点和优势


    - 端部堆叠功能:可以节省电路板空间并保持一致的中心线。
    - 凸起或嵌入式按钮:为设计提供灵活性。
    - 钢琴风格按钮:适用于边缘安装。
    - 表面贴装(Gull-wing 和 J-Lead)选项:提供灵活的安装方式。
    - 可配置接触点:支持 Push Up 或 Push Down ON 位置。
    - 金镀层接触点:高可靠性和抗腐蚀性。
    - 带顶封带的卷盘包装:便于快速拾放装配。

    4. 应用案例和使用建议


    - 工业和自动化控制板:在需要高度可靠性的复杂控制系统中应用。
    - 消防和安全系统:用于监控和报警装置。
    - 恒温器:作为开关组件进行温度调节。
    - 电梯/自动扶梯:确保设备的安全运行。
    - 通信设备:如路由器和交换机中的控制单元。
    使用建议:为了保证最佳的可靠性,建议在装配前对产品进行适当的存储管理,确保在规定的温度范围内保存。在组装过程中,应遵循厂家提供的操作指南,特别是对于卷盘式包装的产品,要注意封带的位置以免影响装配质量。

    5. 兼容性和支持


    - 兼容性:该系列产品具有广泛的兼容性,可以与各种其他电子元器件或设备配合使用,尤其适合表面贴装技术(SMT)的应用环境。
    - 支持与维护:TE Connectivity 提供全球化的技术支持和客户服务,确保用户能够及时获得所需的技术支持和产品维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 更换新零件或检查是否有氧化或污垢影响。 |
    | 按钮操作不顺畅 | 清洁或润滑相关部件。 |
    | 装配后功能失效 | 检查装配是否正确,并确认连接线路无误。 |

    7. 总结和推荐


    综上所述,TE Connectivity 的 ALCOSWITCH DIP Switch EDS 和 EDSP 系列具有许多显著的优势和创新设计,使其成为工业和自动化控制领域的理想选择。它的高可靠性、多种封装选项以及全球化的技术支持,使其在市场上具有很强的竞争优势。如果您正在寻找一个可靠的 DIP 开关解决方案,这些产品值得您考虑。

2-2319847-2参数

参数
机械寿命 2000Cycles
最大交流触点电压 24V
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 -
长*宽*高 9.8mm(高度)
通用封装 DIP
安装方式 贴片安装
包装方式 卷带包装

2-2319847-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2319847-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 2-2319847-2 2-2319847-2数据手册

2-2319847-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ $ 1.0075 ¥ 8.4429
10800+ $ 0.955 ¥ 8.0029
20700+ $ 0.9025 ¥ 7.563
50400+ $ 0.8488 ¥ 7.1125
100800+ $ 0.7963 ¥ 6.6726
库存: 0
起订量: 1800 增量: 900
交货地:
最小起订量为:1800
合计: ¥ 0
直接购买
加入购物车
