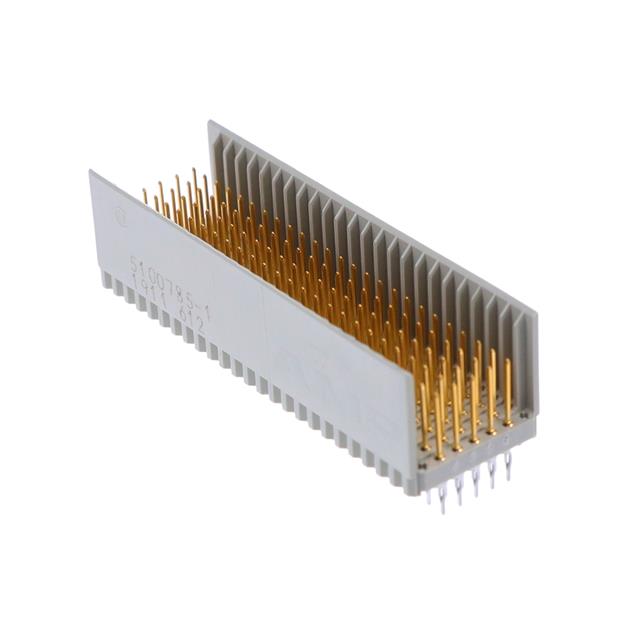

5100785-1

厂牌: TE CONNECTIVITY
产品描述: Z-PACK 硬公制背板公端 PCB 安装接头,中心线间距为 2mm,采用垂直 PCB 安装方向。可用于夹层和传统背板架构,数据速率 ≤1 Gbps。
供应商型号: JY-5100785-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 5100785-1

5100785-1概述


    产品简介


    产品名称: Z-PACK 2mm HM PCB Mount Header
    产品类型: 硬金属背板连接器
    主要功能: 用于印刷电路板(PCB)之间信号传输,可实现高达1 Gb/s的数据速率。具有垂直安装导向,能够适应多种信号传输要求。
    应用领域: 广泛应用于通信设备、工业自动化、医疗设备等领域,特别适用于需要高密度连接的应用场合。

    技术参数


    - 数据速率: ≤1 Gb/s
    - 行数: 5
    - 列数: 25
    - 接触点总数: 125
    - 中心线间距: 2 mm (0.078 in)
    - 耐温范围: -55°C 至 125°C (-67°F 至 257°F)
    - 材料特性:
    - 接触基材: 磷青铜
    - 接触电镀材料: 金
    - 电镀厚度: 0.76 µm (30 µin)
    - 接触电流: 最大1.5 A
    - 封装数量: 10个/管
    - 认证: 满足CE、REACH等环保标准

    产品特点和优势


    - 高密度设计: 每个单元包含125个位置,可在有限空间内提供更高的信号传输效率。
    - 宽温操作范围: 可在极端温度环境下稳定工作,适合恶劣的工作环境。
    - 可靠连接: 采用经过验证的压接工艺,确保长期稳定的电气连接。
    - 易于安装: 垂直安装方式使得装配过程更为简便,减少装配时间。

    应用案例和使用建议


    应用场景:
    1. 通信设备: 在路由器、交换机等网络设备中作为高速信号传输接口。
    2. 工业自动化: 在PLC控制系统中实现多块PCB之间的信号连接。
    3. 医疗设备: 在医疗器械中作为关键信号传输接口,要求高度可靠性。
    使用建议:
    - 在安装过程中,要确保焊接质量,以避免接触不良。
    - 定期检查连接器的状态,特别是插拔次数较多的位置。
    - 使用专用工具进行插拔操作,以减少对连接器的损坏风险。

    兼容性和支持


    兼容性:
    - 本产品可与TE Connectivity公司的其他Z-PACK 2mm HM系列连接器配合使用,实现模块化扩展。
    - 其他相关的配套工具如90755-1 SEATING TOOL ASSY H.M. 175 PIN也与之兼容。
    支持信息:
    - 技术支持电话:+1 800 522 6752
    - 详细技术资料和使用说明可在TE官网下载。

    常见问题与解决方案


    1. 问题: 插入过程中遇到阻力过大。
    - 解决方案: 检查是否有异物堵塞,必要时更换新的连接器。
    2. 问题: 信号传输不稳定。
    - 解决方案: 确认焊接质量和接触点是否有氧化现象,重新焊接或清洁接触点。
    3. 问题: 频繁插拔后接触不良。
    - 解决方案: 定期检查连接器状态,考虑使用防尘盖或密封套以保护接触点。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高密度设计,支持1 Gb/s的数据传输速率。
    - 适用于广泛的温度范围,提高了环境适应性。
    - 易于安装,降低了装配复杂度。
    - 适用场合:
    - 适合需要高密度连接和高数据传输速率的应用场景。
    - 特别适用于通信设备、工业自动化、医疗设备等领域。
    推荐:
    该产品在多个方面表现出色,特别是其高密度和高可靠性,在市场上具备较强的竞争力。强烈推荐给那些需要高密度连接器的用户,尤其是在恶劣环境下工作的应用场景。

5100785-1参数

参数
长*宽*高 49.9mm(长度)*15.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5100785-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
