4-2176405-8

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 2.2MΩ ±5% 5W ±100ppm/℃ 4320
供应商型号: N-4-2176405-8
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 贴片电阻 4-2176405-8

4-2176405-8概述

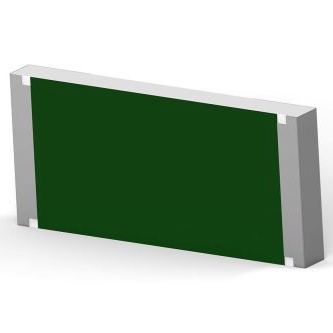

    # TE Connectivity 3550系列SMD高功率电阻

    产品简介


    TE Connectivity新推出的3550系列厚膜高功率电阻是3522系列的姊妹产品,适用于大批量自动贴装,并能适应各种应用需求。这款电阻具有出色的可靠性和稳定性,适合在严苛的工作环境下稳定运行。其广泛应用于汽车、工业自动化、电源管理等领域。

    技术参数


    - 额定功率:在70℃条件下为5W
    - 阻值范围:1Ω到10MΩ
    - 阻值精度:±1%,±5%
    - 温度系数(TCR):1Ω~10Ω ≤± 200PPM/℃;10.1Ω~10MΩ ≤± 100PPM/℃
    - 最大工作电压:300V
    - 最大过载电压:600V
    - 耐压:600V
    - 工作温度范围:-55℃~155℃
    - 尺寸:11.00 ± 0.30 mm × 5.00 ± 0.25 mm × 1.10 ± 0.10 mm
    功率和降额特性
    电阻的功率等级基于在环境温度为70℃下的连续负载运行条件。当温度超过70℃时,负载将根据图表所示进行降额。
    构造与尺寸
    | 类型 | 尺寸 (mm) |

    | 3550 | 11.00 ± 0.30 × 5.00 ± 0.25 × 1.10 ± 0.10 |

    产品特点和优势


    - 高功率密度:在70℃条件下能够承受高达5W的功率,适用于严苛的应用环境。
    - 自定义阻值:阻值范围从1Ω到10MΩ,可满足各种应用需求。
    - 高可靠性:符合严格的电气和机械测试标准,确保长期稳定运行。
    - 自动贴装兼容性:适用于大规模生产和自动化组装流程。
    - 多种终端镀层:采用镍屏障上镀雾面锡,增强抗腐蚀能力。

    应用案例和使用建议


    应用案例
    1. 汽车电子:用于发动机控制单元(ECU)、安全气囊控制系统和车载信息娱乐系统等。
    2. 工业自动化:在电机驱动、变频器和传感器模块中作为关键组件。
    3. 电源管理:在开关电源(Switch Mode Power Supply)中作为稳压电路的重要组成部分。
    使用建议
    - 在高温环境中使用时,建议对负载进行适当的降额以延长使用寿命。
    - 选择合适的安装位置,避免暴露在腐蚀性气体或直射阳光下。
    - 定期检查电阻的连接点,确保良好的导电性和散热效果。

    兼容性和支持


    - 兼容性:该产品适用于多种标准封装尺寸,可与其他常见的SMD元件配合使用。
    - 技术支持:TE Connectivity提供多渠道技术支持,包括电子邮件、电话和在线聊天服务,具体联系方式请访问www.te.com/help。

    常见问题与解决方案


    常见问题及解决方案
    1. Q:在高温环境中使用时,如何防止过热损坏?
    - A:建议根据降额图表降低负载功率,避免过热损坏。同时,可以增加散热片以提高散热效率。
    2. Q:如何确认电阻值是否准确?
    - A:可通过数字万用表或专用仪器进行测量。对于高精度要求的应用,建议使用更高级别的校准设备进行验证。
    3. Q:焊接过程中电阻出现变化怎么办?
    - A:焊接过程中的热应力可能导致电阻值轻微波动。确保按照规定的焊接参数进行操作,如焊锡温度、时间等,可以减少这种现象的发生。

    总结和推荐



    总结


    TE Connectivity 3550系列SMD高功率电阻以其卓越的性能、广泛的适用范围和高度的可靠性在市场上占据了一席之地。无论是在严苛的工业应用还是日常消费电子中,都能发挥出色的表现。
    推荐
    鉴于其多功能性和稳定性,强烈推荐TE Connectivity 3550系列高功率电阻用于需要高可靠性和高性能的电子系统中。如果您正在寻找一款在恶劣环境条件下也能稳定工作的电阻,3550系列无疑是一个明智的选择。

4-2176405-8参数

参数
电阻值 2.2MΩ
精度 ±5%
额定功率 5W
温度系数 ±100ppm/℃
通用封装 4320

4-2176405-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176405-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176405-8 4-2176405-8数据手册

4-2176405-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
