8-2176072-9

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 412Ω ±0.5% 31mW ±25ppm/℃ 0201 贴片安装
供应商型号: Q-8-2176072-9
供应商: 期货订购
标准整包数: 1000

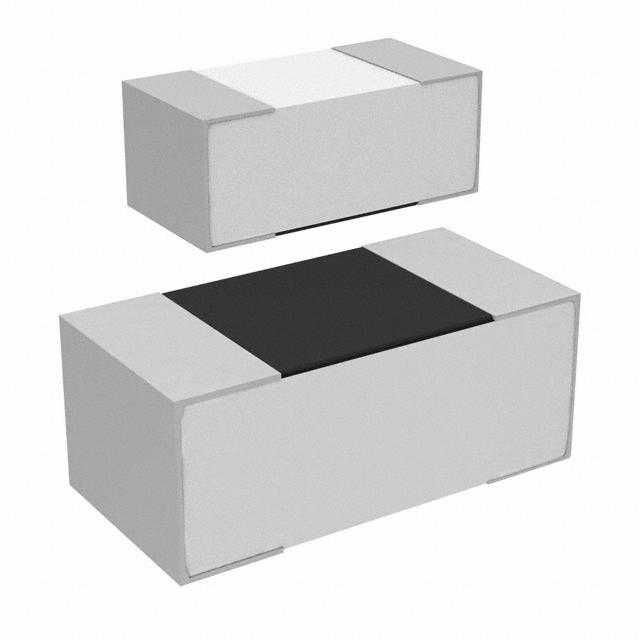

TE CONNECTIVITY 贴片电阻 8-2176072-9

8-2176072-9概述

    CPF 系列薄膜精密电阻技术手册

    1. 产品简介


    CPF 系列薄膜精密电阻是一种高稳定性的芯片电阻,广泛应用于测量、遥测及传感器电路等领域。该系列产品提供多种阻值范围(49.9Ω至2M5Ω),适用于0201至2512尺寸的封装,确保在紧凑空间内的精确度和稳定性。

    2. 技术参数


    - 功率额定值: 0.03125W 至 0.5W(在70°C时)
    - 电阻范围: 49.9Ω 至 2M5Ω
    - 温度系数: 15 ppm/°C, 25 ppm/°C, 50 ppm/°C
    - 精度等级: ±0.1%, ±0.5%, ±1%
    - 极限工作电压: 15V 至 150V
    - 最大过载电压: 30V 至 300V
    - 工作温度范围: -55°C 至 +155°C
    - 湿度等级: 55/125/55
    - 绝缘电阻: 干燥环境下的最小值为1000MΩ

    3. 产品特点和优势


    CPF 系列薄膜精密电阻具有以下特点和优势:
    - 高精度和稳定性: 提供低至±0.1%的精度和高稳定性。
    - 宽泛的应用范围: 可用于通信、工业控制、仪器仪表和医疗等多个领域。
    - 良好的环境适应性: 能够承受极端温度和湿度条件。
    - 薄型设计: 封装尺寸从0201到2512,便于在紧凑空间内安装。
    - 表面处理: 终端采用镀锡工艺,确保长期稳定性和可靠性。

    4. 应用案例和使用建议


    CPF 系列薄膜精密电阻适用于以下场景:
    - 通讯系统: 用于信号传输和调制解调电路。
    - 工业控制: 用于工业自动化设备中的传感器和控制器。
    - 仪器仪表: 用于测试和测量设备中的精密测量电路。
    使用建议:
    - 在高温环境下使用时,根据技术手册中的曲线图对额定负载进行降额使用。
    - 定期检查和维护设备,确保电阻器处于良好状态。

    5. 兼容性和支持


    - 兼容性: CPF 系列薄膜精密电阻可与各种电子设备和电路板配合使用。
    - 技术支持: TE Connectivity 提供全面的技术支持和售后服务,包括产品选型指南、安装指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 选择合适的降额方案,参考技术手册中的温度曲线图 |
    | 绝缘电阻降低 | 检查电路板是否有水分侵入,确保干燥 |

    7. 总结和推荐


    CPF 系列薄膜精密电阻凭借其高精度、稳定性和广泛的适用范围,在多个领域表现出色。其在极端环境下的可靠性和耐用性使其成为许多关键应用的理想选择。强烈推荐使用该系列产品,以确保系统运行的稳定性和准确性。
    以上是CPF系列薄膜精密电阻的技术手册内容,涵盖产品简介、技术参数、产品特点、应用案例、兼容性和支持、常见问题与解决方案以及总结和推荐。希望这些信息能够帮助您更好地理解和使用该系列产品。

8-2176072-9参数

参数
电阻值 412Ω
精度 ±0.5%
额定功率 31mW
温度系数 ±25ppm/℃
通用封装 0201
安装方式 贴片安装

8-2176072-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-2176072-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 8-2176072-9 8-2176072-9数据手册

8-2176072-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
