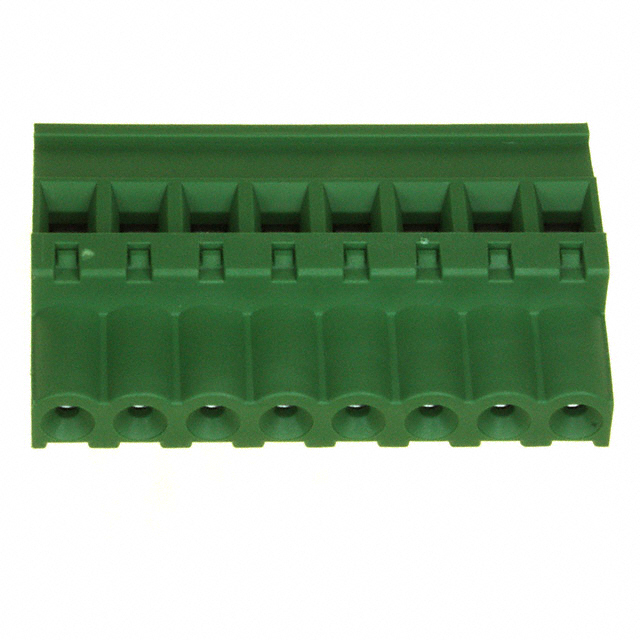

284040-8

厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block PL 8 POS 5mm Solder ST Thru-Hole 15A/Contact Box
供应商型号: 4534648
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 284040-8

284040-8概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文将重点介绍TE Connectivity公司生产的终端块垂直插头(型号为284040)。该产品主要用于需要高密度连接的应用场景,例如工业自动化、通信设备及汽车电子等领域。其核心功能是通过垂直插拔的方式,实现多路信号的快速连接与断开。

    2. 技术参数


    根据技术手册内容,产品的主要技术规格如下:
    - 尺寸:
    - 长度:25.0 mm
    - 宽度:8.4 mm
    - 高度:12.5 mm
    - 螺钉间距:5.0 mm
    - 材料和表面处理:
    - 外壳:PA 6-6,UL 94-V0阻燃等级,颜色为绿色
    - 夹紧件:黄铜,镍镀层
    - 接触弹簧:磷青铜,锡镀层
    - 夹紧螺钉:M3规格,黄铜,镍镀层
    - 电气特性:
    - 插入力:最大3N/极
    - 拔出力:最小1.5N/极
    - 额定电压:300伏特
    - 额定电流:15安培
    - 适用导线规格:
    - 导线范围:12至30 AWG
    - 耐热性能:
    - 工作温度范围:未具体提及,但一般为-40℃至+85℃

    3. 产品特点和优势


    - 高密度连接:适用于高密度信号连接需求,节约空间。
    - 可靠连接:插入力和拔出力设计合理,确保长期使用的稳定性。
    - 优质材料:外壳采用UL 94-V0标准材料,确保防火安全;接触弹簧选用磷青铜和锡镀层,提高导电性和耐腐蚀性。
    - 灵活的夹紧方式:使用M3规格的夹紧螺钉,可稳固夹紧不同类型的导线。

    4. 应用案例和使用建议


    该产品广泛应用于工业控制、通信设备及汽车电子等领域,典型应用包括控制柜内的信号连接、通信设备内部连接以及车载设备间的信号传输。针对实际使用场景,建议:
    - 在连接导线前,确保导线端部无裸露金属部分。
    - 保持夹紧件处于紧固状态,避免因振动导致接触不良。
    - 在高温环境中使用时,需关注产品材料的热稳定性,必要时采取额外散热措施。

    5. 兼容性和支持


    该产品与同系列其他终端块具备良好的兼容性,可实现插拔式连接,易于扩展。TE Connectivity提供全面的技术支持服务,包括安装指导、故障排除和技术咨询,帮助客户顺利部署和维护该产品。

    6. 常见问题与解决方案


    根据技术手册内容,总结了几种常见问题及其解决方案:
    - 问题一:插入力过大
    - 解决方案:检查导线直径是否超出规定范围,如有超出则更换符合要求的导线。
    - 问题二:接触不良
    - 解决方案:检查接触弹簧是否有损坏或变形,如存在问题需更换新的弹簧。
    - 问题三:拔出力不足
    - 解决方案:检查夹紧螺钉是否松动,如松动请重新紧固螺钉。

    7. 总结和推荐


    综上所述,TE Connectivity的284040终端块垂直插头凭借其高密度连接、可靠连接和灵活夹紧方式等特性,在多个行业中得到了广泛应用。如果您正在寻找一款高性能、高可靠性的信号连接解决方案,这款产品是一个非常值得考虑的选择。我们强烈推荐使用此款终端块垂直插头。

284040-8参数

参数
长*宽*高 40mm(长度)*12.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

284040-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284040-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 284040-8 284040-8数据手册

284040-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.7789
10+ ¥ 55.3539
25+ ¥ 54.3655
100+ ¥ 53.377
250+ ¥ 53.377
500+ ¥ 53.377
库存: 990
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.77
