9-2176390-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 12.1KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 1873099
供应商: 海外现货
标准整包数: 25

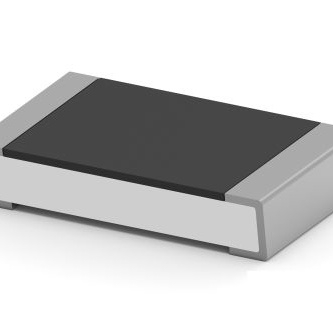

TE CONNECTIVITY 贴片电阻 9-2176390-3

9-2176390-3概述

    SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 推出了一款符合 AEC-Q200 标准的 SMD(表面贴装)钽氮薄膜精密电阻器,这是其成功系列 RN73 的姊妹产品。这些电阻器采用高纯度材料制造,并经过激光修剪以确保精确的容差。它们不仅适用于汽车应用,还广泛应用于医疗设备、测量仪器和工业应用等领域。

    技术参数


    - 尺寸(毫米):不同型号的长度、宽度和其他关键尺寸见下表。

    | 型号 | 长度 (L) | 宽度 (W) | A | B | t |
    |
    | RQ73 1E | 1.00 ± 0.10 | 0.50 ± 0.05 | 0.25 ± 0.15 | 0.30 ± 0.10 | 0.30 ± 0.10 |
    | RQ73 1J | 1.55 ± 0.10 | 0.80 ± 0.10 | 0.30 ± 0.20 | 0.30 ± 0.15 | 0.45 ± 0.15 |
    | RQ73 2A | 2.00 ± 0.10 | 1.25 ± 0.10 | 0.35 ± 0.20 | 0.40 ± 0.20 | 0.50 ± 0.15 |
    | RQ73 2B | 3.10 ± 0.10 | 1.60 ± 0.10 | 0.40 ± 0.20 | 0.40 ± 0.20 | 0.60 ± 0.15 |
    - 电气特性:
    - 阻值范围:40Ω 至 1MΩ
    - 电阻容差:±0.1%
    - 温度系数:±10 ppm/°C
    - 最大耗散功率(Tamb=85°C):0.0625W 至 0.4W
    - 最大工作电压:50V 至 200V
    - 工作温度范围:-55°C 至 155°C

    产品特点和优势


    - AEC-Q200 合格:专为汽车应用设计,具备高可靠性。
    - 硫化防护:通过 ASTM B809-95 测试,抗硫化。
    - 高精度:激光修剪以实现精确阻值。
    - 防腐蚀层:特殊钝化层保护电阻元件。
    - RoHS 合规:符合环保要求。

    应用案例和使用建议


    - 汽车应用:汽车电子系统中的关键组件,如发动机控制单元、安全气囊等。
    - 医疗设备:用于高精度测量仪器。
    - 工业应用:如工业自动化控制系统中的传感器和执行器。
    使用建议:
    - 在高温环境下使用时,需注意最大工作电压限制。
    - 对于自动装配系统,选择合适的封装规格以适应不同的装配需求。

    兼容性和支持


    - 兼容性:可与其他标准 SMD 组件兼容。
    - 技术支持:TE Connectivity 提供在线帮助和实时聊天服务,可通过官网获取更多信息。

    常见问题与解决方案


    - 问题1:电阻值漂移。
    - 解决方案:检查焊接条件,确保符合规范。
    - 问题2:温度变化引起的阻值变化。
    - 解决方案:选用更低温度系数的型号,如 RQ73 1E。
    - 问题3:过载导致的损坏。
    - 解决方案:确保使用电压不超过规定值。

    总结和推荐


    这款 SMD Thin Film Precision Resistor 集成了高精度、可靠性和广泛的应用范围。它特别适合需要高稳定性和长期可靠性的场合,如汽车、医疗和工业设备。总体而言,这是一款值得推荐的产品,因其卓越的性能和广泛的适用性而备受青睐。

9-2176390-3参数

参数
电阻值 12.1KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

9-2176390-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-2176390-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 9-2176390-3 9-2176390-3数据手册

9-2176390-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.708
250+ ¥ 4.605
500+ ¥ 4.5052
库存: 855
起订量: 50 增量: 0
交货地:
最小起订量为:25
合计: ¥ 117.7
直接购买
加入购物车
