2314577-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Connector Backplane Right Angle, Multi-Beam, VITA 62
供应商型号: 2314577-1
供应商: Master
标准整包数: 1

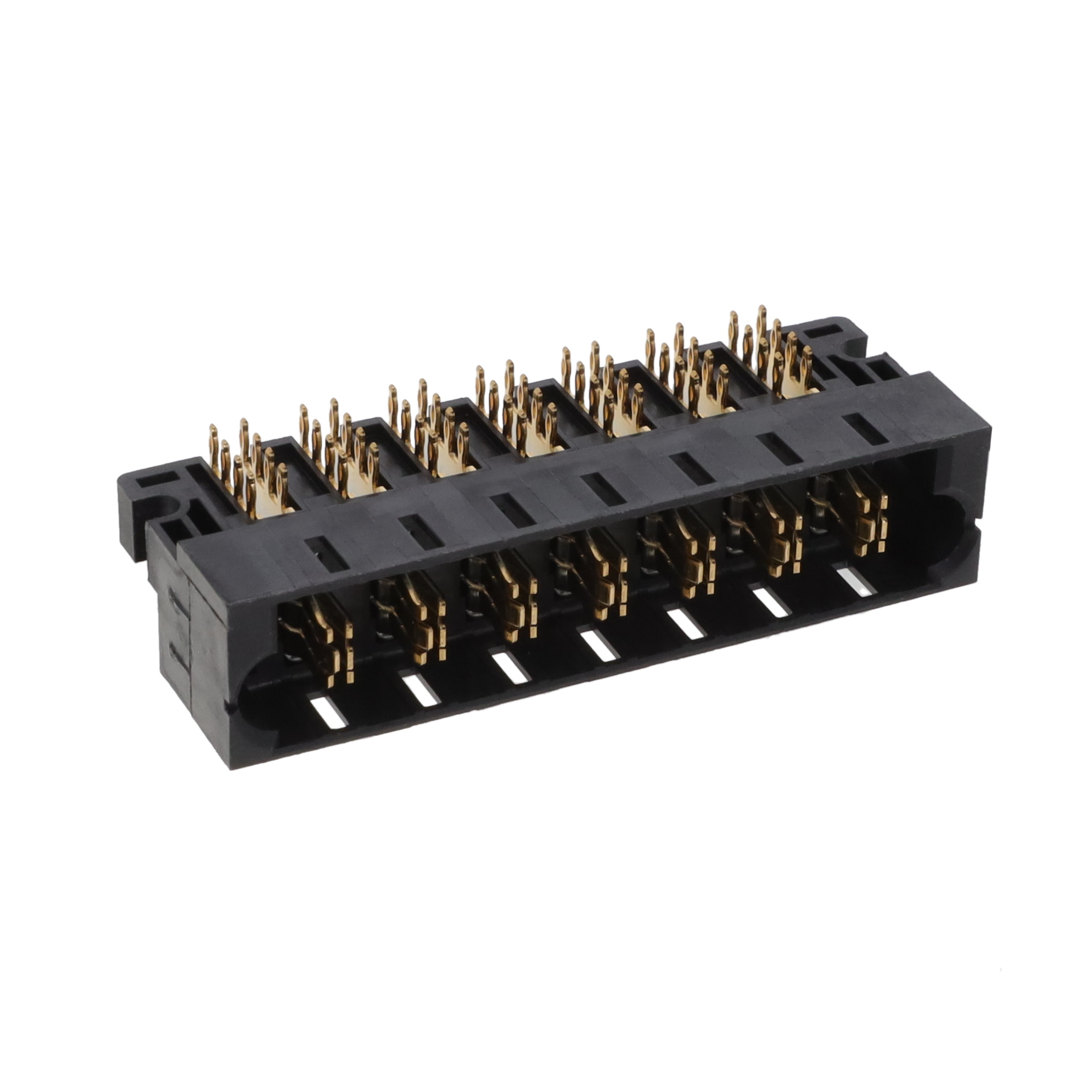

TE CONNECTIVITY 背板连接器 - 专用 2314577-1

2314577-1概述


    产品简介


    本产品是一款板对板连接器(PCB Mount Header),适用于传统背板架构的电源连接。它设计用于印刷电路板(Printed Circuit Board, PCB)上,采用直角安装方式。该连接器具备7个位置,可以实现电路间的电源传输。此款连接器广泛应用于工业自动化、通信设备、医疗仪器等多个领域。

    技术参数


    - 产品类型:板对板连接器(PCB Mount Header)
    - 位置数量:7个
    - 连接器类型:插座(Receptacle)
    - 安装方向:直角(Right Angle)
    - 电压:最高300 VDC
    - 电流额定值:75 A
    - 接触面积镀层材料:金镍合金(Gold over Nickel)
    - 插接硬件:导销硬件(Guide Hardware)
    - 工作温度范围:-40°C至125°C(-40°F至257°F)
    - UL阻燃等级:UL 94V-0
    - 环保合规性:符合欧盟RoHS、ELV和REACH标准

    产品特点和优势


    该连接器的主要优势在于其高可靠性、宽工作温度范围及卓越的电气性能。75A的最大电流额定值使其适用于大功率应用,而其直角安装设计则便于PCB上的空间优化。此外,金镍合金接触面确保了长期稳定的电连接性能。

    应用案例和使用建议


    该连接器适合用于需要高可靠性的工业和商业应用中。例如,在一个自动化生产线上,多个设备通过背板进行数据和电源的交互。由于其直角设计,可有效节省空间,提高PCB布局效率。使用时应注意连接器和PCB之间的焊接质量,以确保最佳的电气性能。

    兼容性和支持


    此款连接器具有较高的通用性,能与多种型号和系列的背板系统兼容。厂商提供了详尽的技术文档和客户支持服务,以便用户在安装和使用过程中遇到问题时能够及时获得帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查接触面是否清洁,并确保焊接牢固。

    2. 问题:过热现象
    - 解决方案:检查电流负载是否超过规定值,并确保良好的散热环境。
    3. 问题:连接不稳定
    - 解决方案:确认接触面镀层完好,并检查机械附件是否紧固到位。

    总结和推荐


    这款TE Connectivity的PCB Mount Header凭借其高可靠性、宽工作温度范围和良好的电气性能,成为了市场上的一款优秀选择。它的直角安装设计特别适合于空间有限的应用环境。我们强烈推荐该产品给寻求高品质板对板连接解决方案的专业人士。如需更多技术支持或订购,可拨打厂商提供的支持热线。

2314577-1参数

参数 值
安装方式 板安装,梁安装,边缘安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

2314577-1厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

2314577-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2314577-1 2314577-1数据手册

2314577-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.367 ¥ 180.9785
100+ $ 19.4964 ¥ 159.6561
250+ $ 19.4015 ¥ 158.8786
330+ $ 19.3065 ¥ 158.101
660+ $ 19.2116 ¥ 157.3235
990+ $ 19.1166 ¥ 156.5459
1320+ $ 19.1166 ¥ 156.5459
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 180.97
