5-103945-4

厂牌: TE CONNECTIVITY
产品描述: 22-26 AWG Latch Holder,Plug 2.54mm 1 5pin 380nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 60.45mm(长度)*37.34mm(高度)
供应商型号: N-5-103945-4
供应商: 云汉优选
标准整包数: 36

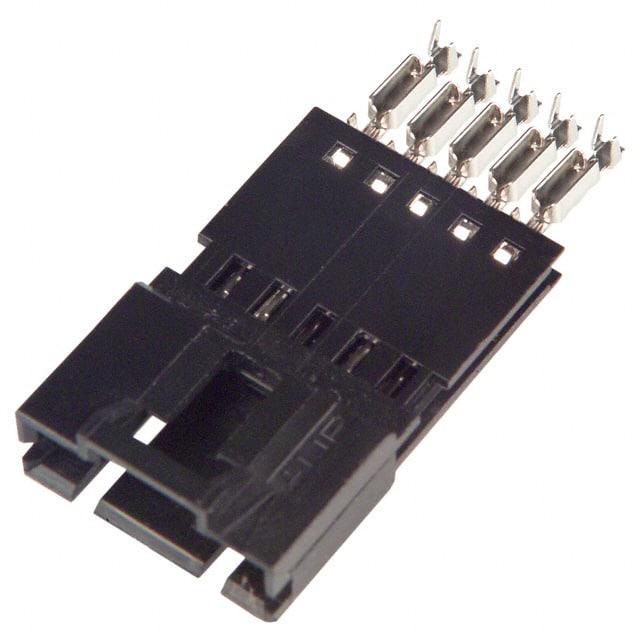

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-103945-4

5-103945-4概述


    产品简介


    产品名称:AMPMODU MTE 5-103945-4
    类型:插头式电线-板连接器
    主要功能:将电线与印刷电路板(PCB)相连,实现电气信号传输。
    应用领域:适用于各类需要电线与PCB之间连接的应用场景,例如家电、工业控制设备、通信设备及汽车电子等。

    技术参数


    - 中心线间距(pitch):2.54 mm (.1 in)
    - 位置数:5
    - 接线方式:压接(crimp)/绝缘剥离(IDC)
    - 颜色:黑色
    - 终端电阻:15 mΩ
    - 绝缘电阻:5000 MΩ
    - 耐电压:600 V(最大值)
    - 工作电压:267 V
    - 接触载流能力:3 A(最大值)
    - 操作温度范围:-65°C至105°C(-85°F至221°F)

    产品特点和优势


    特点:
    - 采用1行5位置设计,适合多种应用场景。
    - 压接和绝缘剥离双接线方式,确保稳定可靠。
    - 黑色塑料材质,具有良好的阻燃性和机械强度。
    - 配备卡扣锁定机制,保证可靠的连接稳定性。
    优势:
    - 极高的电气性能和可靠性,确保稳定的电气连接。
    - 多种应用场景的适用性,如家电、工业设备和通信设备。
    - 易于安装和维护,减少现场操作难度。

    应用案例和使用建议


    应用案例:
    - 在家用电器中连接控制面板和电源板。
    - 工业自动化设备中的传感器与控制系统之间的连接。
    使用建议:
    - 确保正确选择合适的电线尺寸(.12 - .4 mm²),以避免接触不良或过热现象。
    - 安装时应注意保持正确的中心线间距(2.54 mm),以确保可靠连接。

    兼容性和支持


    兼容性:
    - 该连接器符合多个标准,包括CSA LR7189和UL E28476,适合在不同国家和地区使用。
    - 可与AMPMODU系列的其他产品互配,包括插头和插座。
    支持和服务:
    - 如需技术支持,可拨打+1 800 522 6752联系客户服务。

    常见问题与解决方案


    1. 问题:连接器无法牢固地固定在电路板上
    - 解决办法:检查是否按照正确的方法进行安装,并确认是否有足够的锁定机构作用。
    2. 问题:连接器接触不良
    - 解决办法:确保电线正确插入并压接良好,检查终端电阻是否在正常范围内。

    总结和推荐


    总结:
    AMPMODU MTE 5-103945-4 连接器是一款高效可靠的电线-板连接器,具有优异的电气性能和可靠性,适用于多种应用场景。其黑色塑料外壳不仅美观,而且具有良好的阻燃性能和机械强度。
    推荐:
    鉴于其出色的性能、广泛应用性和良好的客户支持,强烈推荐使用AMPMODU MTE 5-103945-4 连接器。无论是用于家电、工业控制还是通信设备,它都是一个值得信赖的选择。

5-103945-4参数

参数
间距 2.54mm
线规 22-26 AWG
类型 Latch Holder,Plug
触头镀层厚度 380nm
电缆端接 IDC
排数 1
触头镀层
针脚数 5pin
颜色 黑色
长*宽*高 60.45mm(长度)*37.34mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5-103945-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103945-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 5-103945-4 5-103945-4数据手册

5-103945-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
180+ $ 0.9646 ¥ 8.1991
360+ $ 0.9167 ¥ 7.792
612+ $ 0.8976 ¥ 7.6296
1224+ $ 0.8772 ¥ 7.4562
库存: 1988
起订量: 180 增量: 36
交货地:
最小起订量为:180
合计: ¥ 1475.83
