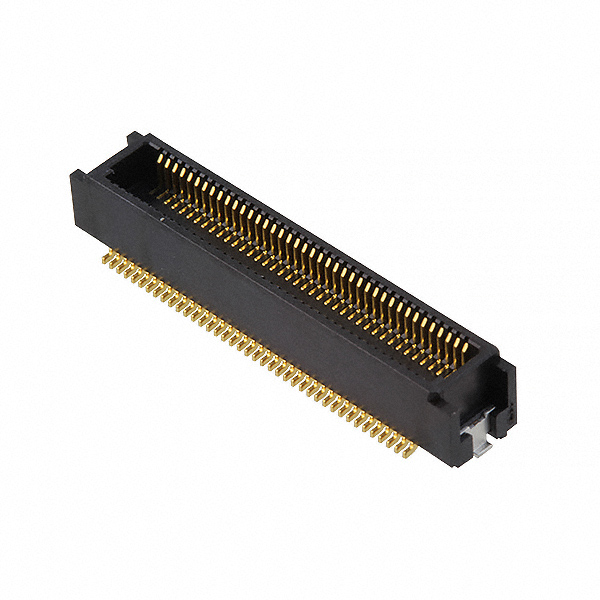

5-1747254-3

厂牌: TE CONNECTIVITY
产品描述: 焊盘 500μm 2 80pin SMD,P=0.5mm 贴片安装
供应商型号: Q-5-1747254-3
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) 5-1747254-3

5-1747254-3概述


    产品简介


    0.5mm Fine Stack/Fine Mate连接器是一种用于平行板对板互连的超细表面贴装(SMT)连接器。这些连接器设计用于高密度封装需求的应用场景,如智能手机、寻呼机、笔记本电脑、摄像机以及其他消费电子产品。

    技术参数


    - 接触间距:0.5毫米(0.020英寸)
    - 平行板堆叠高度:最低1.5毫米(0.059英寸),最高可达11.0毫米(0.433英寸)
    - 材料和镀层:
    - 外壳:6T尼龙,耐高温树脂
    - 触点:磷青铜,镀金镍
    - 焊料销:铜合金,镀锡
    - 兼容性:支持0.5毫米(0.020英寸)、0.6毫米(0.024英寸)、0.8毫米(0.031英寸)和1毫米(0.039英寸)的高度

    产品特点和优势


    - 超细间距:0.5毫米(0.020英寸)接触间距,支持高密度封装
    - 低轮廓:最小堆叠高度仅为1.5毫米(0.059英寸),适用于空间受限的应用场景
    - 表面真空吸盘区域:设计上考虑了自动装配的需求
    - 带状包装:采用标准的EIAJ包装,方便自动装配
    - 可选镀层:提供锡和金镀层

    应用案例和使用建议


    这些连接器特别适用于便携式电子设备,如智能手机和平板电脑,因为它们的小巧尺寸和低轮廓设计可以最大限度地减小组件占用的空间。在设计PCB时,应确保堆叠高度与连接器型号匹配,以避免组装过程中出现问题。

    兼容性和支持


    - 兼容性:该连接器系列提供了多种堆叠高度选项,如0.5毫米、0.6毫米、0.8毫米和1毫米,可以与多种不同的应用配合使用
    - 支持服务:提供制造商的技术文档和应用指南,帮助用户正确安装和使用连接器

    常见问题与解决方案


    - 问题:堆叠高度不一致
    - 解决方案:确认所选连接器型号与所需的堆叠高度相匹配,并按照制造商提供的布局指南进行设计和安装
    - 问题:无法准确插入
    - 解决方案:检查连接器的方向和位置是否正确,并确保触点和插座完全对齐

    总结和推荐


    0.5mm Fine Stack/Fine Mate连接器凭借其高密度封装能力和小巧尺寸,在小型化电子设备设计中表现出色。其低轮廓、易于自动装配的设计使其成为市场上的热门选择。尽管价格可能略高于普通连接器,但其优异的性能和可靠性值得投资。因此,对于需要高密度封装且空间有限的应用场景,强烈推荐使用这些连接器。

5-1747254-3参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 80pin
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

5-1747254-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1747254-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) TE CONNECTIVITY 5-1747254-3 5-1747254-3数据手册

5-1747254-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
