8-2176407-7

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 22Ω ±5% 6W ±100ppm/℃
供应商型号: 8-2176407-7
供应商: 国内现货
标准整包数: 5

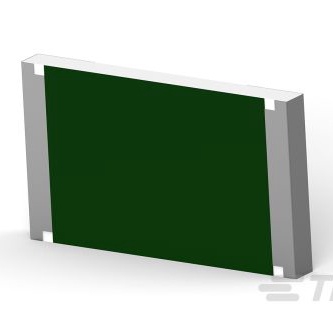

TE CONNECTIVITY 贴片电阻 8-2176407-7

8-2176407-7概述

    SMD High Powered Resistors - AEC-Q200 QUALIFIED

    产品简介


    TE Connectivity近日宣布其3560系列厚膜片式电阻已通过AEC-Q200认证。作为3522系列的姊妹产品,3560系列电阻适用于大批量自动贴装,并适用于大多数应用场合。产品供应为标准的7英寸卷盘,每盘包含1000个元件。

    技术参数


    - 功率等级: 在70°C时,6W(在4527封装尺寸下)
    - 阻值范围: 1Ω 至 100MΩ
    - 阻值精度: ±1%,±5%
    - 温度系数:
    - 1Ω ≤ R ≤ 10Ω: ±400 ppm/℃
    - 10Ω < R ≤ 100Ω: ±200 ppm/℃
    - 100Ω < R ≤ 10MΩ: ±100 ppm/℃
    - 最大工作电压: 300V
    - 最大过载电压: 600V
    - 耐电压: 600V
    - 工作温度范围: -55°C 至 155°C
    - 终端镀层: 哑光锡镍复合镀层

    产品特点和优势


    - 高功率承载能力: 在70°C时达到6W,适合高功耗应用。
    - 自动贴装能力: 适用于自动化生产线,提升生产效率。
    - 环保认证: 符合欧盟RoHS、PAHs和PFOS指令,并且不含卤素。
    - 广泛的应用范围: 可用于汽车、工业和消费电子等多个领域。

    应用案例和使用建议


    3560系列电阻广泛应用于车载电子系统、工业控制和电源管理等领域。在选择具体型号时,应根据实际应用中的功耗和环境条件来确定合适的阻值和精度等级。例如,在需要高可靠性应用中,可以选择更高精度的±1%型号;在对成本敏感的应用中,则可选择±5%的型号。
    使用建议:
    - 确保在规定的温度范围内使用,以保证其长期稳定性。
    - 考虑到产品的过载电压较高,需确保电路设计能够有效管理可能产生的瞬态电流。
    - 在焊接过程中遵循规范的操作流程,以确保焊接质量和元件性能。

    兼容性和支持


    3560系列电阻可与标准SMT贴片机兼容,支持标准7英寸卷盘包装。TE Connectivity提供全面的技术支持和售后服务,帮助客户解决各种使用问题。

    常见问题与解决方案


    - 问题1: 如何判断电阻的耐电压能力?
    - 解决方案: 查看产品手册中提供的“耐电压”参数,通常在300V到600V之间。
    - 问题2: 阻值变化如何影响电路?
    - 解决方案: 遵循公式 \( RCWV = \sqrt{P} \times R \),计算出安全工作电压。如果计算值高于手册中的最大工作电压,则采用最大工作电压。
    - 问题3: 如何确认焊接质量?
    - 解决方案: 通过外观检查和电气测试进行确认。使用显微镜观察焊点覆盖情况,必要时进行电性能测试。

    总结和推荐


    3560系列厚膜片式电阻具备出色的高功率承载能力和广泛的工作温度范围,非常适合用于高要求的工业和汽车应用。其自动贴装能力和环保认证更是使其在市场上具有显著的竞争优势。因此,强烈推荐这一系列电阻给需要高性能和高可靠性的应用场合。
    TE Connectivity的3560系列电阻凭借其卓越的性能和可靠性,无疑成为电子工程师的理想选择。

8-2176407-7参数

参数
电阻值 22Ω
精度 ±5%
额定功率 6W
温度系数 ±100ppm/℃

8-2176407-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-2176407-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 8-2176407-7 8-2176407-7数据手册

8-2176407-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.8111
250+ ¥ 10.5762
500+ ¥ 10.348
1000+ ¥ 5.6763
2000+ ¥ 5.5622
4000+ ¥ 5.4514
库存: 71
起订量: 50 增量: 0
交货地:
最小起订量为:5
合计: ¥ 54.05
直接购买
加入购物车
