62308-2

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: AMVAR SPLC 3000-7000 020TPBR
供应商型号: 62308-2
供应商: 云汉优选
标准整包数: 20000
TE CONNECTIVITY 端子 - 磁线端子 62308-2

62308-2概述

    电子元器件产品技术手册

    1. 产品简介

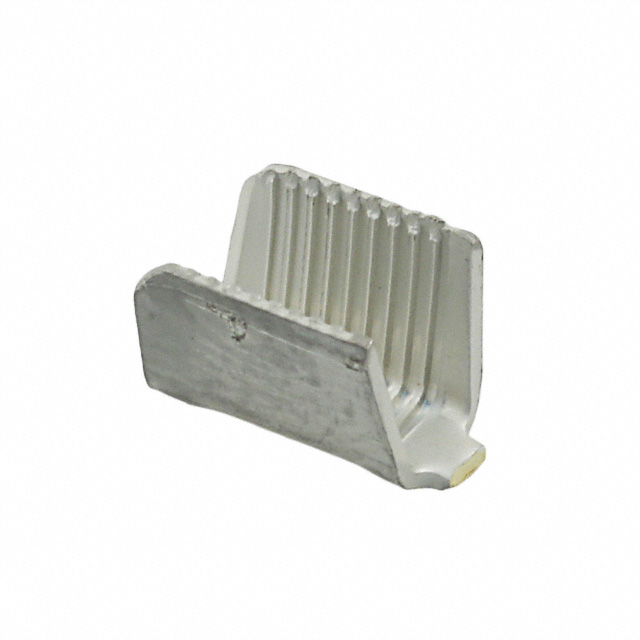

    本产品为一款由AMPLIVAR公司生产的Pigtail Splice(束线接头),主要用于连接电线。该产品的电线规格范围为15.5至12 AWG,对应的电线截面积为1.54至3.46平方毫米,能够容纳最多3根电线进行连接。适用于磁线和实心线等多种类型的导线,能够在多种工业和消费类电子设备中发挥重要作用。

    2. 技术参数


    - 电线规格:15.5 – 12 AWG,即1.54 – 3.46平方毫米
    - 额定电压:250伏
    - 操作温度范围:-65°C 至 150°C (-85°F 至 302°F)
    - 接触材料:黄铜
    - 终端电镀材料:锡
    - 重量:0.312克
    - 机械固定:无需绝缘支撑
    - 密封性:不可密封
    - 兼容材料:铝和铜
    - 适用行业标准:符合欧盟RoHS、ELV及REACH标准

    3. 产品特点和优势


    该款Pigtail Splice具备以下显著特点和优势:
    - 多功能适用性:适用于15.5至12 AWG电线,满足多种应用需求。
    - 坚固耐用:采用黄铜作为接触材料,具有优异的耐腐蚀性和强度。
    - 易于安装:不需要额外的绝缘支撑,简化了安装过程。
    - 符合环保要求:满足多项国际环保标准,如RoHS和REACH,确保产品对环境友好。

    4. 应用案例和使用建议


    该Pigtail Splice广泛应用于家电、汽车电子及通信设备等领域。例如,在家用电器中,它可以用于连接内部电路板上的不同线路,实现快速、可靠的电气连接。使用时应注意:
    - 在高温环境下使用时,确保操作温度不超过150°C。
    - 安装前务必清洁电线端面,以保证良好的接触效果。

    5. 兼容性和支持


    该Pigtail Splice可与磁线和实心线等不同类型导线配合使用。制造商提供详细的安装指导和技术支持服务,如果需要帮助,可以拨打客服电话+1 800 522 6752。

    6. 常见问题与解决方案


    - 问题1:接头接触不良。
    - 解决方案:确保电线端面干净并正确插入接头,检查电线截面是否符合规格。
    - 问题2:接头温度过高。
    - 解决方案:确认使用环境温度未超过产品的工作温度范围,并且安装过程中没有出现接触不良的情况。

    7. 总结和推荐


    综上所述,这款Pigtail Splice是一款高度可靠、易安装且兼容性强的产品。无论是用于家电还是工业设备,都能提供稳定高效的电气连接。因此,强烈推荐使用该产品,特别是对于需要高质量电气连接的应用场景。
    该文档经过详细整理,旨在为您提供全面的技术和实用信息。如有任何疑问,请联系官方客服获取进一步的帮助和支持。

62308-2参数

参数
长*宽*高 8.76mm(长度)*5.09mm(宽度)
零件状态 在售
包装方式 卷带包装,袋装

62308-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

62308-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 62308-2 62308-2数据手册

62308-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 0.1132
40000+ ¥ 0.1108
80000+ ¥ 0.1074
库存: 20000
起订量: 20000 增量: 60000
交货地:
最小起订量为:20000
合计: ¥ 2264
